CAW Kassettengeräte
Schaltpläne, Datenblätter, Service- und Prüfvorschrift
Diese Seite befindet sich noch im Aufbau

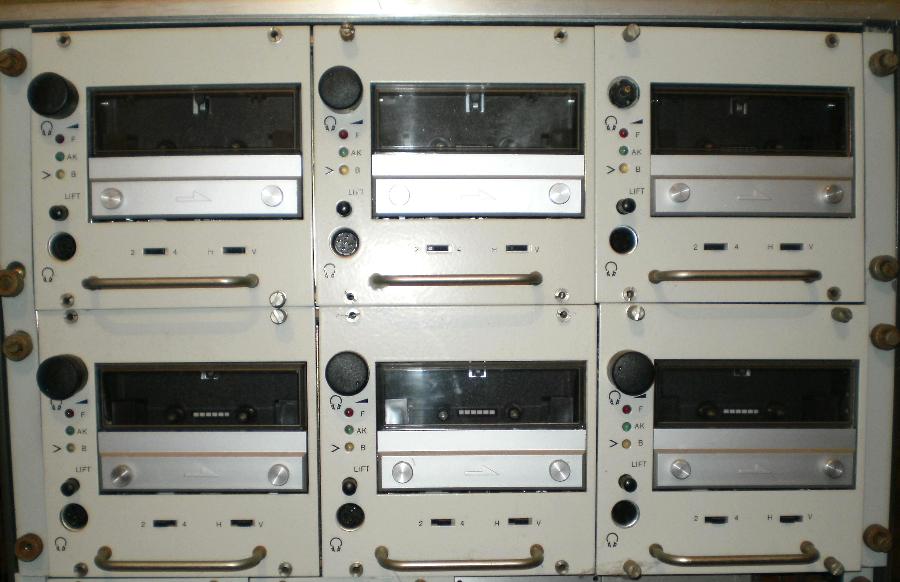

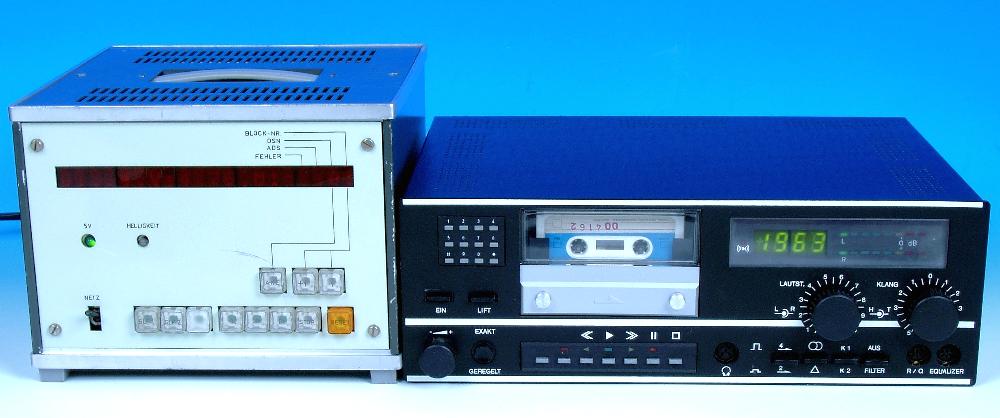

Hersteller: VEB Elektronik Gera Geliefert wurden die Geräte an: - Deutsche Reichbahn (Zugfunküberwachung) - MfS (Ablösung der CAG Geräte) - geplante Lieferung an Deutsche Bundesbahn   --> Vertrag war unterschriftsreif   --> es gab da aber die Treuhand!   Geräteübersicht CAW-E  Einschub in 19" EGS-System CAW-A  nur Aufnahme CAW-W   nur Wiedergabe CAW-W/1  nur Wiedergabe mit Regelung Geschwindigkeit CAW-AW  Aufnahme und Wiedergabe CAW-A2  2 Laufwerke, Aufnahme
Technische Daten - Anschl.: 220 V ca. 80 VA; ca. 9 kg - 390x130x270 mm - Fe- und Chromdioxidband; C-60 bzw C-90 - Bandgeschw. 1: 4.76 cm/s +- 1.5 % - Bandgeschw. 2: 2.38 cm/s +- 3.5 % - Gleichlauffehler 1 < 0.18 % - Gleichlauffehler 2 < 1.0 % - Frequenzgang über Fe-Band   Kanal 1: 40 Hz ... 12500 Hz   Kanal 2: 63 Hz ... 12500 Hz - Übersprechdämpfungsmaß (1 kHz): > 26 dB - Geräuchsp.abstand über Cr-Band: > 49.5 dB - Fremdsp.abstand über Cr-Band: > 49.5 dB - Ausgangsleistung je Kanal: > 1W an 4 Ohm - Wiedergabe-Ausgangspegel   (Bezugsfrequenz): 775 mV (1.8 kOhm) - serielle Schnittstelle: Datenformat V24

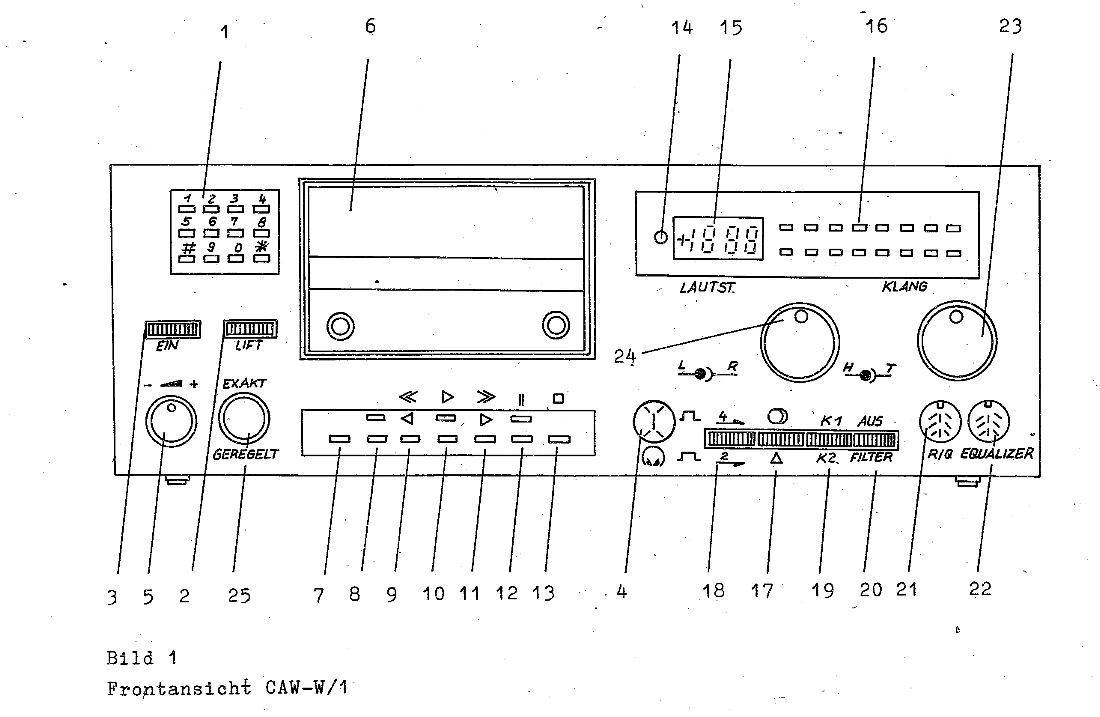

Besonderheit CAW-W/1   75486-0000.00 - Anschl.: 220 V; ca. 80 VA; ca. 9 kg - Geschw.-Regelbereich 1: 4.76 cm/s +- 25 % - Geschw.-Regelbereich 2: 2.38 cm/s +- 25 % - Bedienungsanleitung  (1.0 MB) - Übersichtsschaltplan	Besonderheit CAW-A   75481-0000.00 - Anschl.: 220 V, 12 V; ca. 80 VA; ca. 9 kg - 550x130x270 mm - Eingangsspannungen:   Rundfunk (Re 10 kOhm): 2 mV   Quelle/Monitor (Re 470 kOhm): 200 mV   Mikrophon (Re 600 Ohm): 80 µV - Bedienungsanleitung  (1.7 MB) - Übersichtsschaltplan  (5.4 MB)

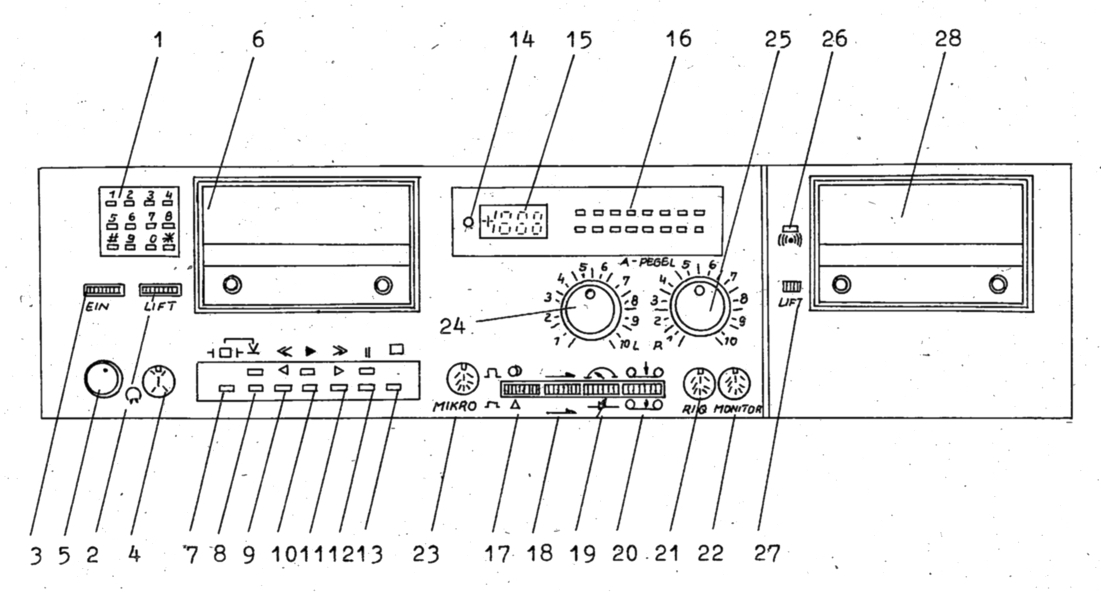

Besonderheit CAW-2A   75484-0000.00 - Anschl.: 220 V, 12 V; ca. 80 VA; ca. 11 kg - Bedienungsanleitung  (1.4 MB) - Übersichtsschaltplan  (5.9 MB)	Besonderheit CAW-E   75480-0000.00 - kein eigenes Netzteil - nur Kopfhörerverstärker - Bedienungsanleitung  (0.4 MB) - Übersichtsschaltplan   - Fehlerbeschreibung
Besonderheit CAW-W   75482-0000.00 - Bedienungsanleitung  (0.7 MB)	Besonderheit CAW-AW   75483-0000.00
Baugruppen-Beschreibung
FS  Funktionssteuerung   75480-1110.00 - Steuerung der LW-Funktion   und Fehlererkennung - Zugmagnetansteuerung - Wickelmotoransteuerung - Tonwellenmotoransteuerung - Wickelimpulsaufbereitung - technische Beschreibung

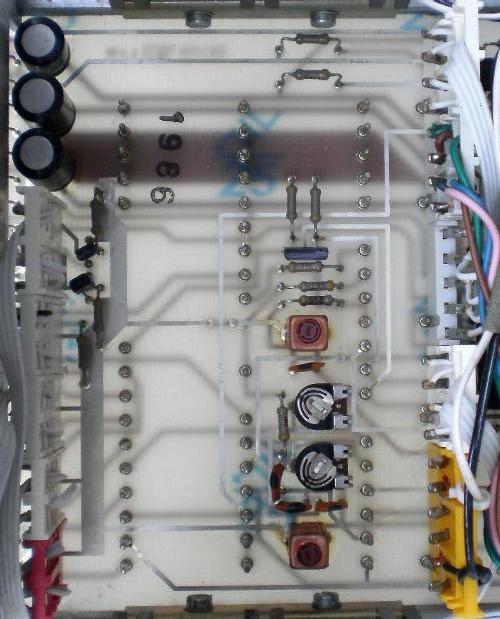

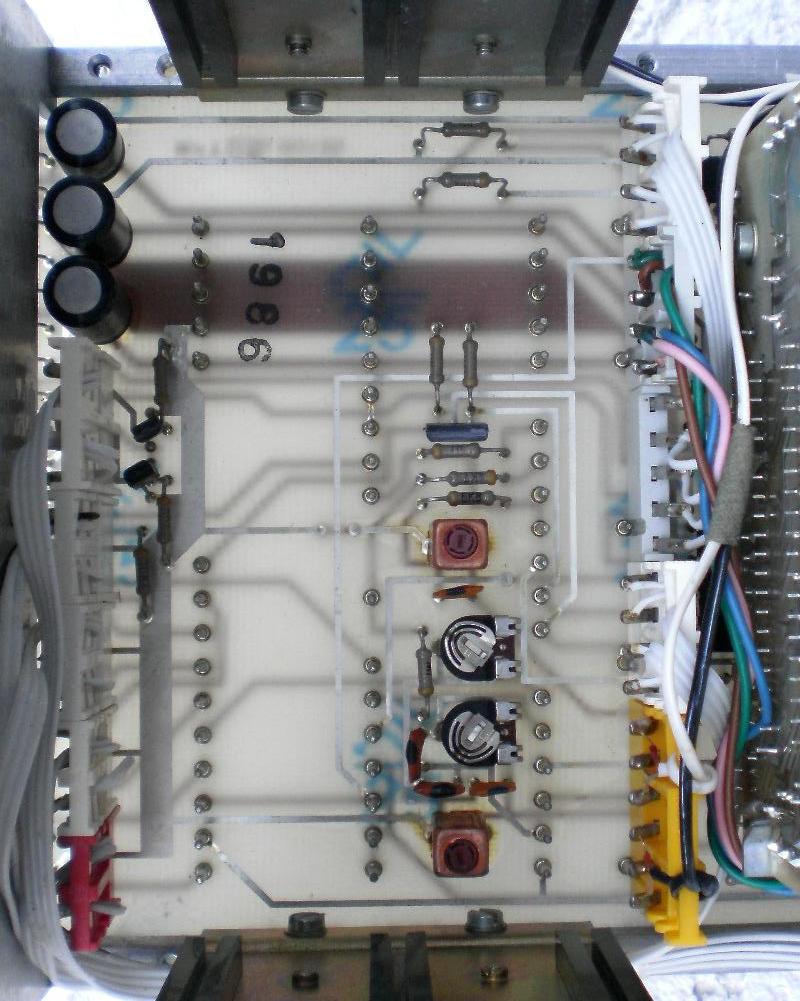

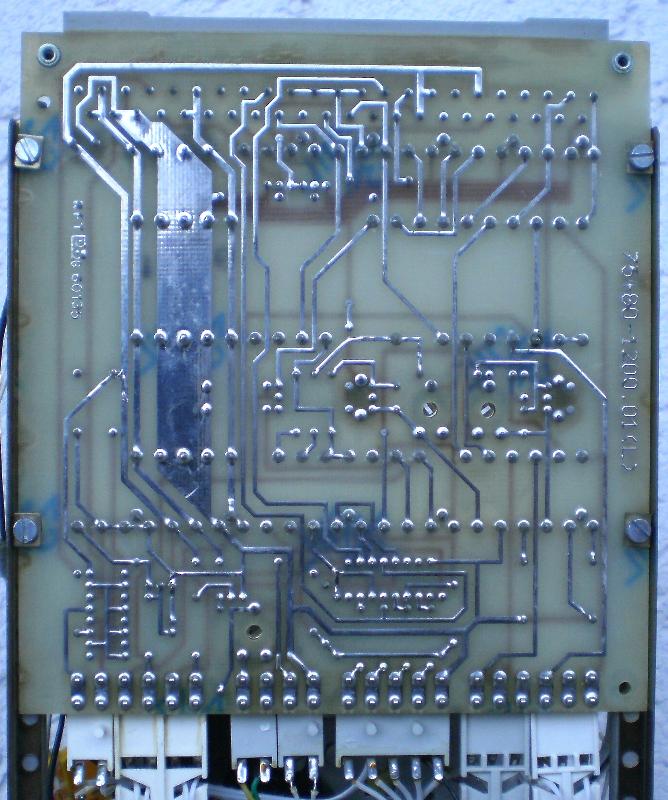

VE  Verdrahtungsleiterplatte 75480-1200.00 - Einsatz nur im CAW-E - Verbindung der einzelnen Baugruppen - Umschaltung Bandgeschwindigkeit - Absenkung Wiedergabepegel - Einstellung der Vormagnetisierung - technische Beschreibung   Rückseite der Leiterplatte

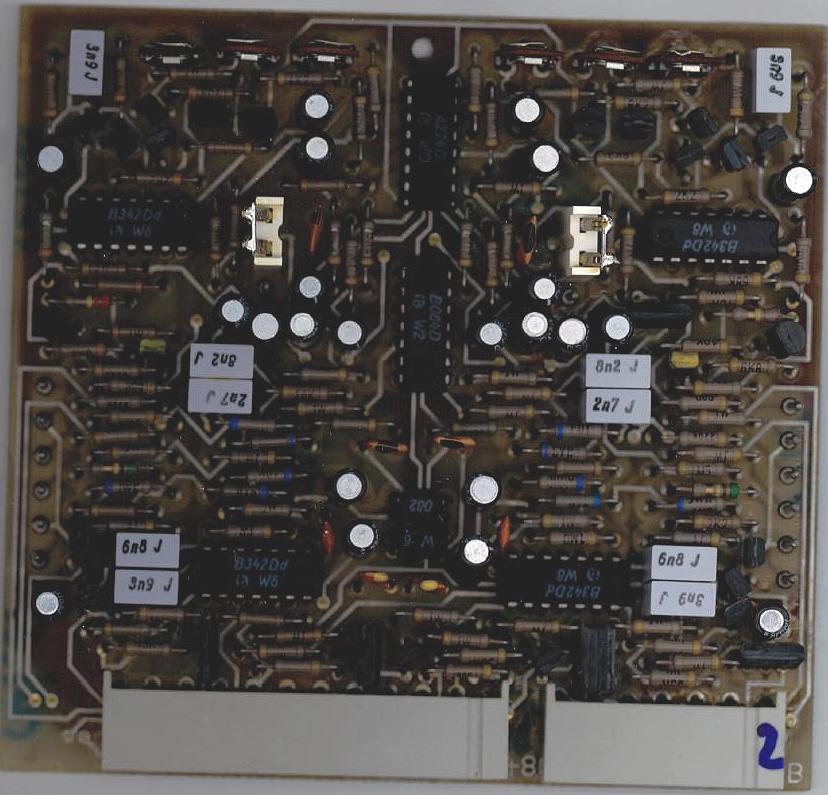

AE  Aufnahmeentzerrer   75480-2500.00 - Verstärkung und Pegelregelung des aufzu-   zeichnenden Signales - automatische Pegelregelung - Entzerrung des Aufzeichnungssignales - Umschaltung des Aufzeichnungspegels   (Bandsorte) - Umschaltung Entzerrungsfrequenzganges   (Bandsorte) - Stummtastung - Steuerung Löschgenerator - technische Beschreibung

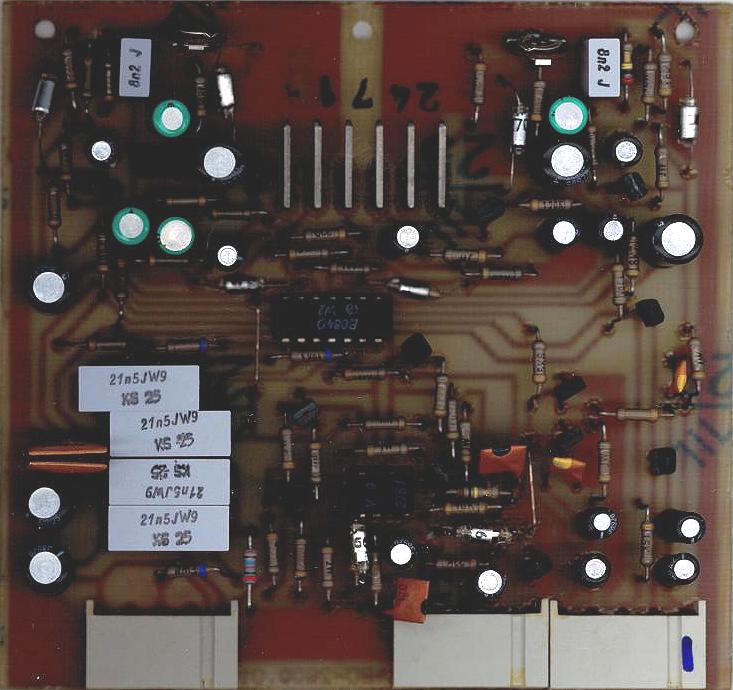

WE  Wiedergabeentzerrer   75480-2600.00 - Vorverstärkung und Entzerrung des   Wiedergabesignales - Ausfilterung 32 Hz-Prüfsignales - NF-Pegelanpassung, Stummtastung - Umschaltung Frequenzganges entsprechend   der Bandsorte - Verstärkung ext. Signales zur   Kopfhörerwiedergabe - technische Beschreibung - Schaltplan

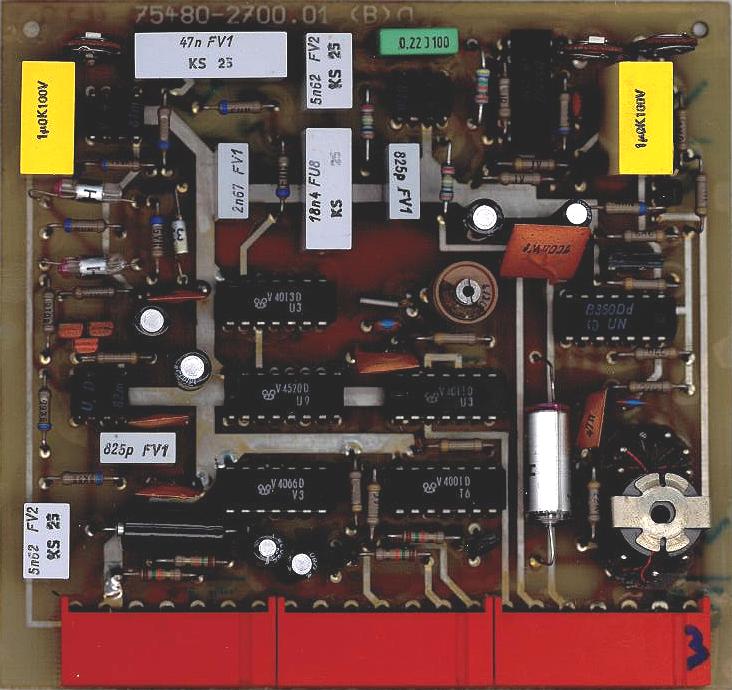

GE  Generatorleiterplatte   75480-2700.00 - Erzeugung Löschfrequenz + HF-Vormagneti-   sierung entsprechend Bandsorte - Erzeugung quarzstabilem 1.024 kHz   Rechecksignals zur ermittlung der absoluten   Bandgeschwindigkeit - Schaltung Erkennung Magnetbandende - Erzeugung amplitudenstabilem 10 kHz   Sinussignals mit Klirrfaktor < 1 %   für Azimutabweichung - technische Beschreibung
GR  Grundleiterplatte   75481-1513.00 - Bereitstellung der Signale für die Anzeige - Bindeglied zw. Tastatur und µP - Aufbereitung der Signale der seriellen   Schnittstelle - Anpassung der NF-Signale an die   Aufnahmebaugruppe - Zusammenschaltung der NF-Baugruppen - Verschaltung der Bedienelemente - technische Beschreibung für CAW-W/1 - technische Beschreibung

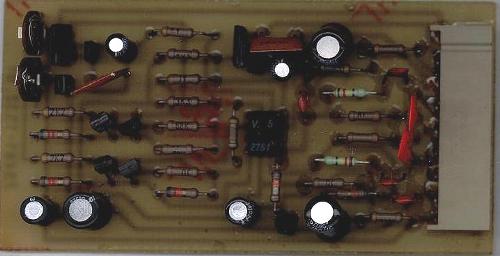

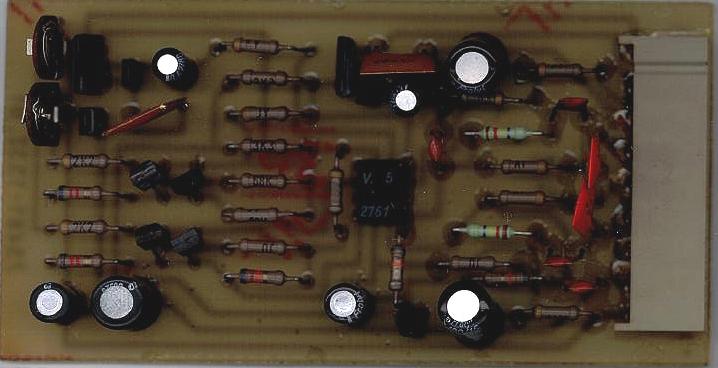

AV  Anzeigeverstärker   75481-1530.00 - Umwandlung Wechselspannung in   log.-proportionale   Gleichspannung (B 2761) - Einstellung: gelbe LED = 0 dBm (Sinussignal) - technische Beschreibung - Schaltplan und Bestückung
AN  Anzeige   75481-1770.00 - A 277 D für Balkenanzeige - 3 1/2 stellige Anzeige für Bandzählwerk - grüne und rote LED für Gerätezustand
TV  Transverter   75481-1540.00 - Gleichrichtung + Siebung bei Netzbetrieb - Transverterbetrieb bei Kfz-Bordspannung
ST  Stromversorgung   75481-1550.00 - Stabilisierung 5 P, 14 P und 14 N
TL  Tastaturleiterplatte   75481-1712.00 - 4 x 2 Matrix
TM  Zählwerkstastatur   75481-1864.00 - 4 x 3 Matrix

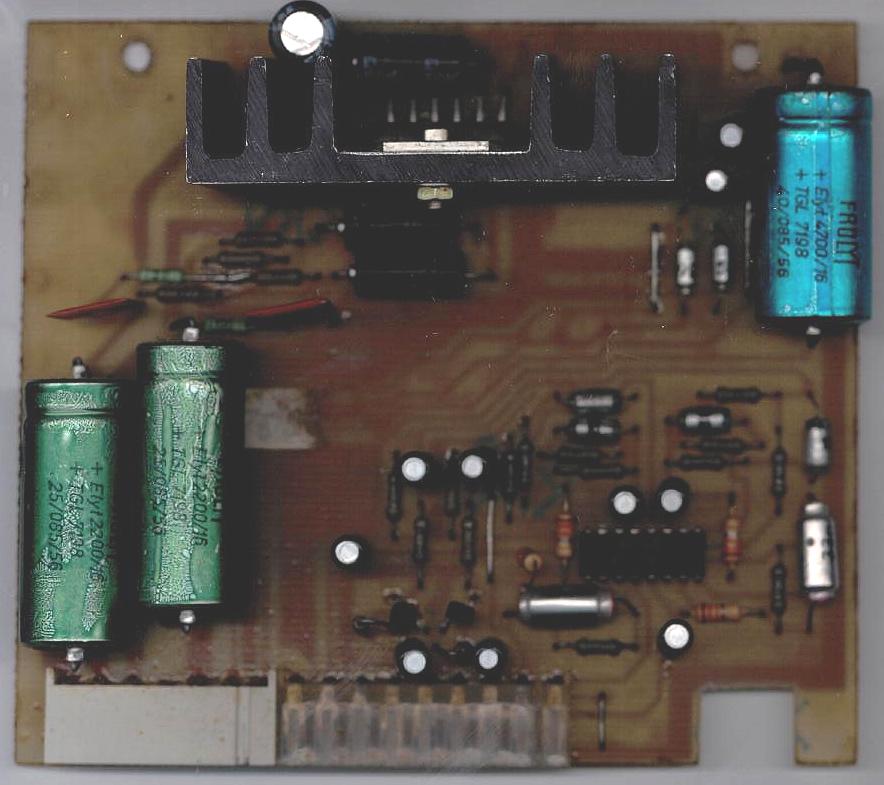

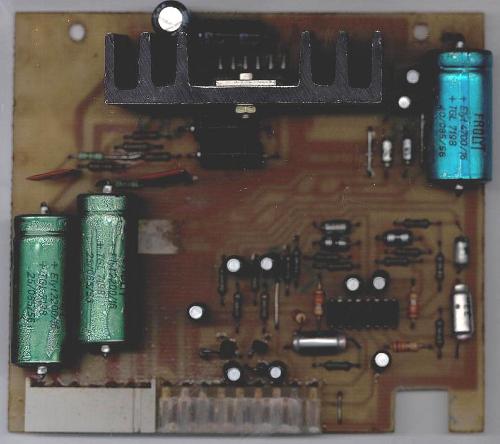

MO  Monitor   75481-1840.00 - Vorverstärker,   Höhen- und Tiefeneinstellung (A 274 D) - Endverstärker (A 2000 V) - technische Beschreibung

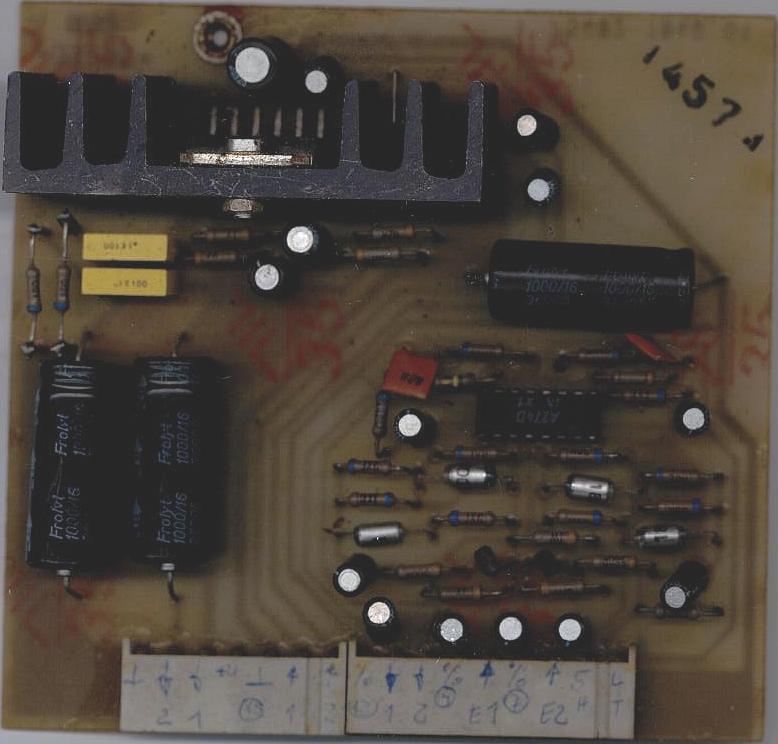

MO  Monitor   75482-1840.00 - Vorverstärker,   Höhen- und Tiefeneinstellung (A 274 D) - Endverstärker (A 2000 V) - technische Beschreibung
GZ  Zusatz-Grundleiterpl.   75484-1513.00 - nur für den CAW-2A erforderlich - Verbindung GE-, AE-, WE-Baugruppe und   der digitalen Signale beider Laufwerke - technische Beschreibung - Umbau CAW-A in CAW-2A
FB  Fernbedienung   75485-0000.00 - 4 x 2 Matrix - LED-Anzeige für Lauf, SVL, SRL,   Aufnahme, Pause

• Geräteschaltplan für: CAW-E, CAW-A2, CAW-A, CAW-W, CAW-W/1
• Baugruppenschaltplan für: ...
• Service-Beschreibung für alle Baugruppen
• Prüfvorschrift für CAW-W/1
• Programm zur Rechnerankopplung K 1520-System
• K 1520 Leiterplatte für Ansteuerung 8 CAW-Geräte
