Übersicht analoge Karten

Übersicht digitaler Karten

Übersicht sonstiger Karten

Übersicht Leiterplatten-Karten-Nummer

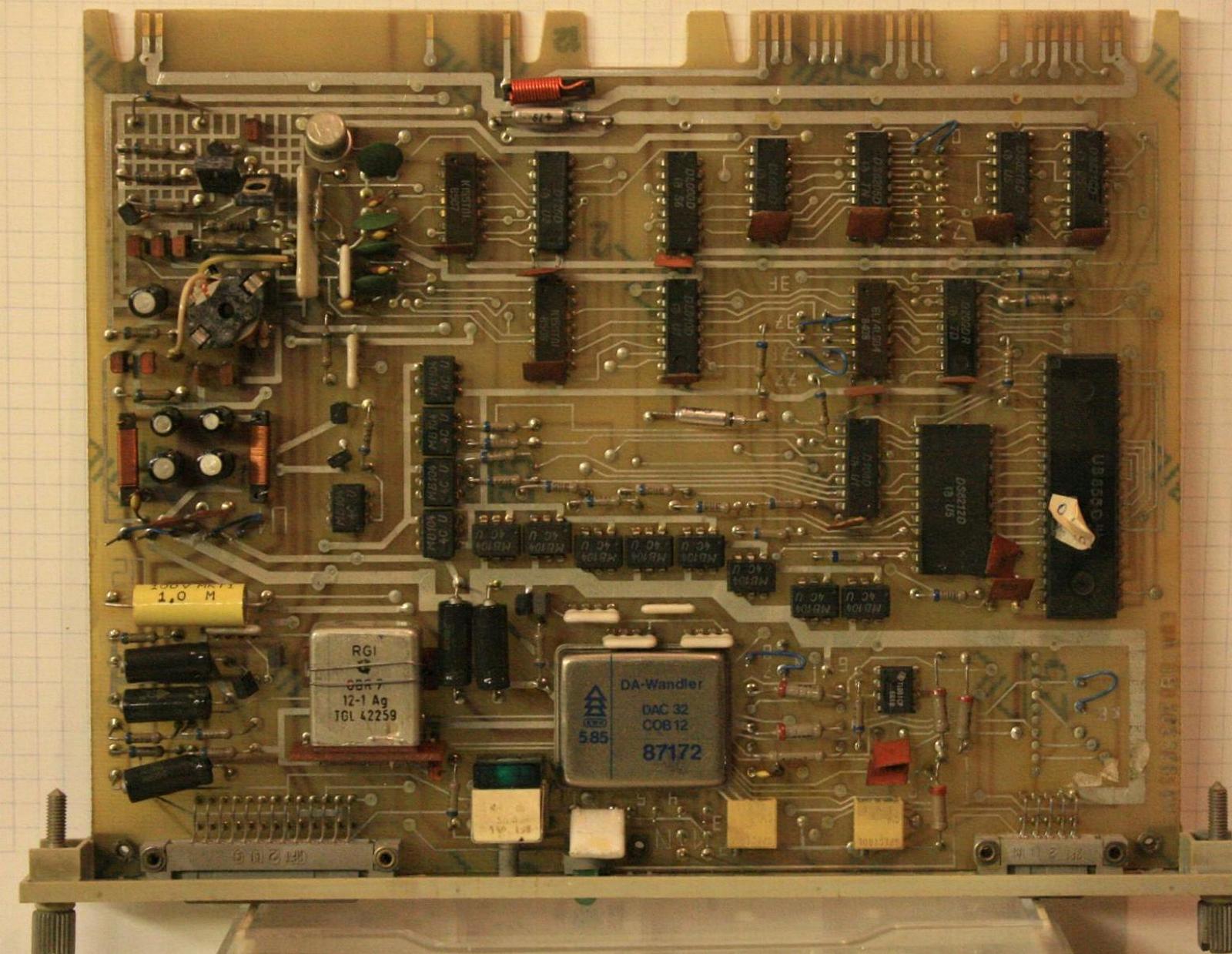

2302 AA-1K   Analoge Ausgabe, 1 Kanal (mit DAC32 oder DAC320)

Variante Besonderheit Spezifikation 2302.01 10 V unipolar 2302.02 10 V bipolar 2302.03 5 mA unipolar 2302.04 5 mA bipolar 2302.05 1-5 mA live zero 2302.06 20 mA unipolar 2302.07 4-20 mA live zero

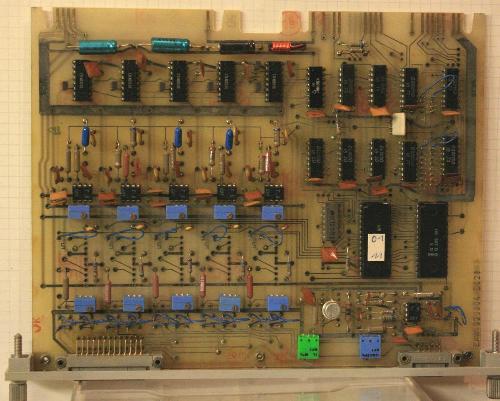

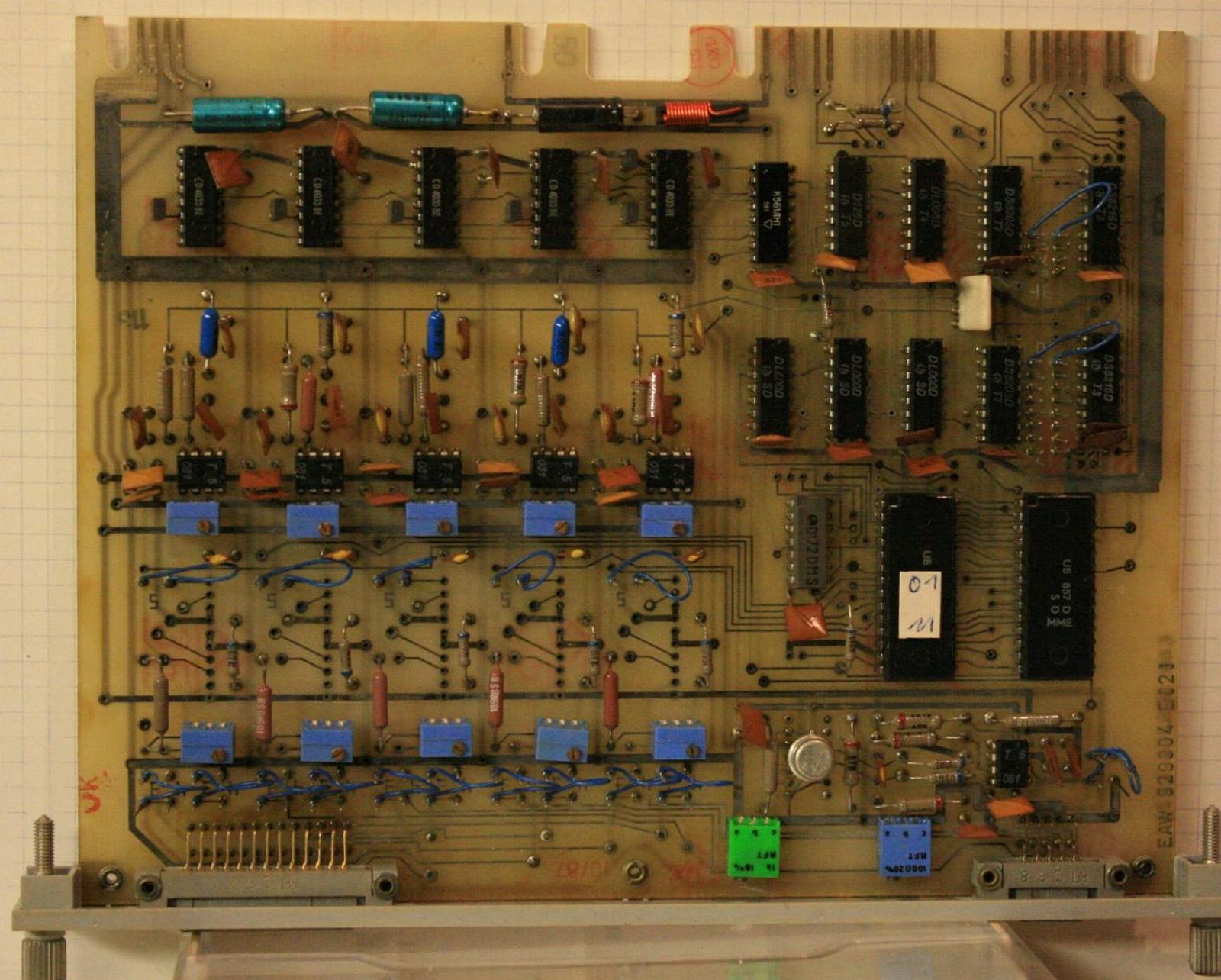

2304 AA-5K   Analoge Ausgabe, 5 Kanäle

Variante Besonderheit Spezifikation 2304.01 10 V unipolar 2304.02 10 V bipolar 2304.03 5 mA unipolar 2304.04 5 mA bipolar 2304.05 1-5 mA live zero 2304.06 20 mA unipolar 2304.07 4-20 mA live zero

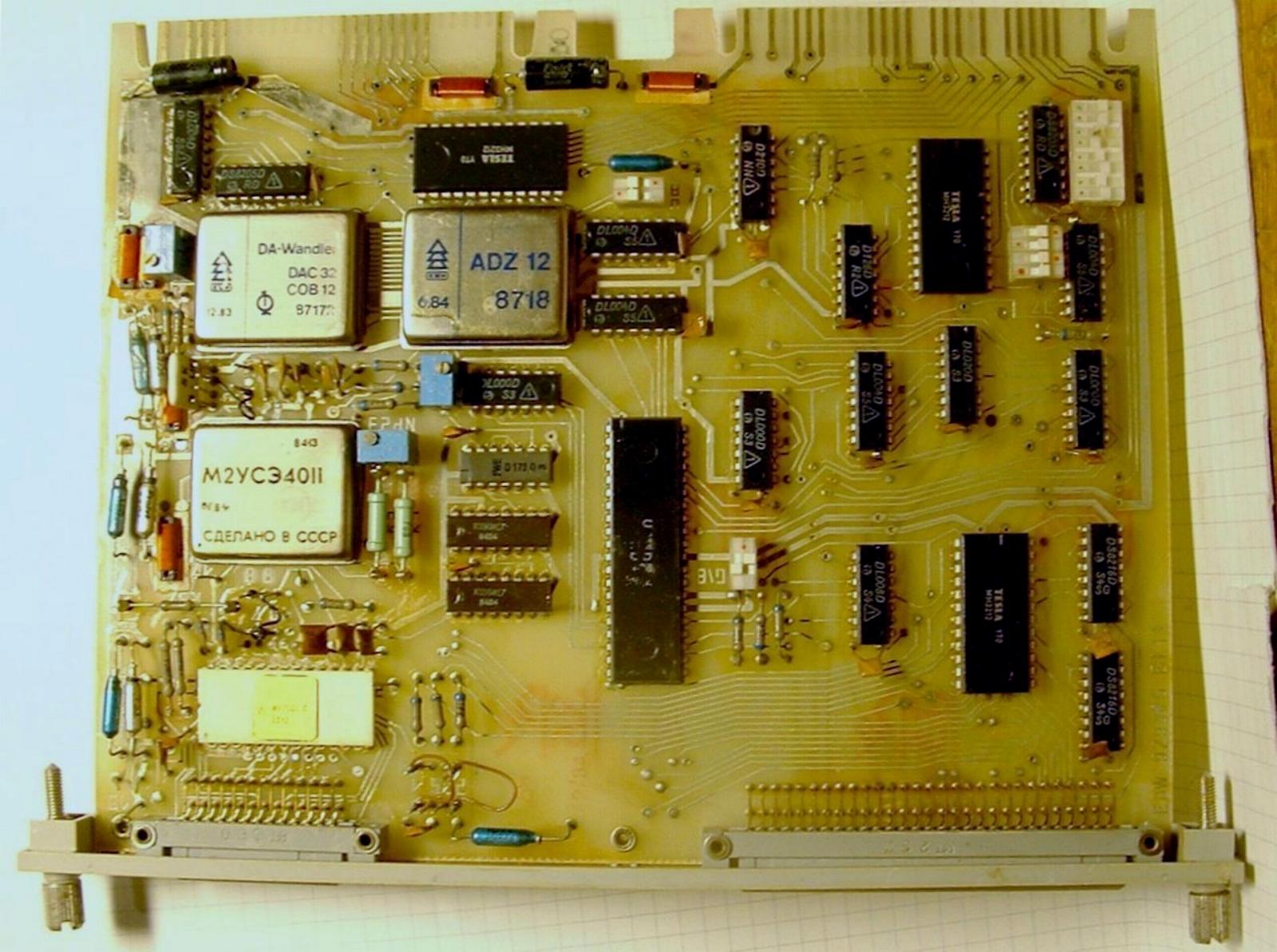

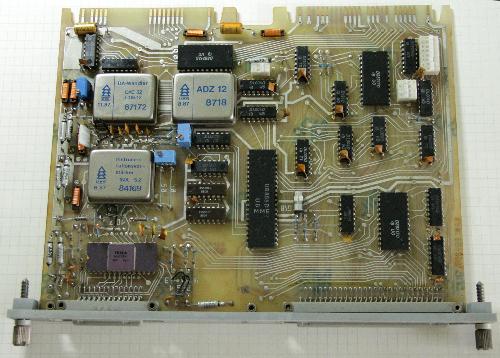

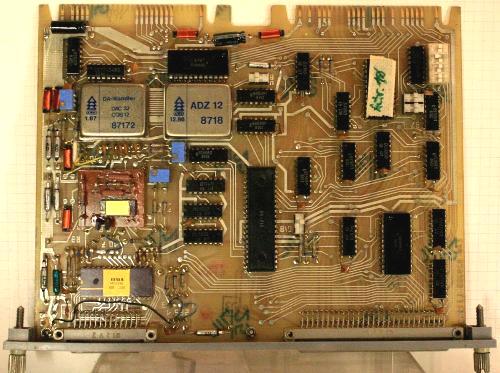

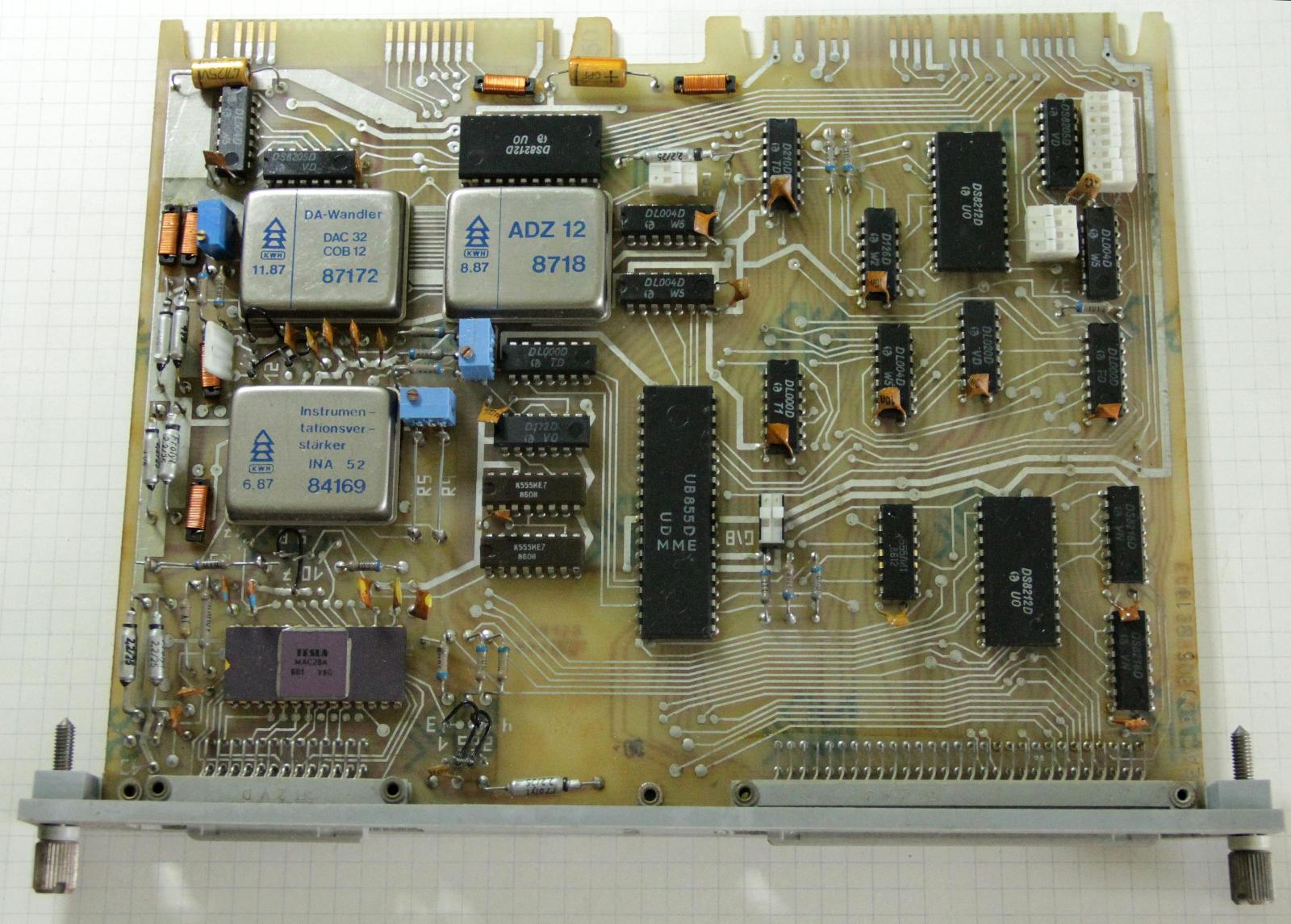

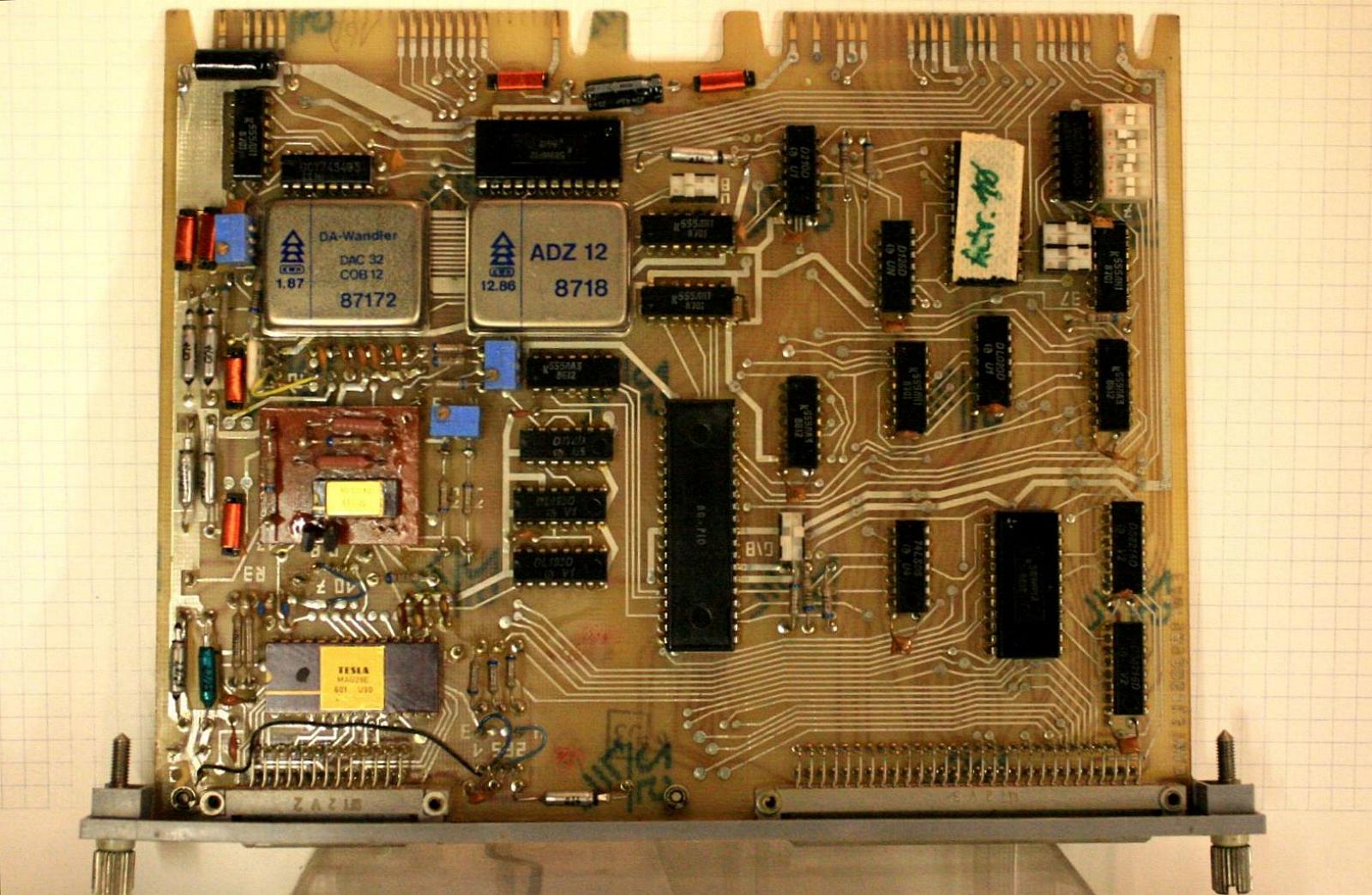

2305 AE-G   Analoge Eingabe mit 8 Kanal-Multiplexer

Erweiterungskarte ist 2306 AE-E



Variante Besonderheit Spezifikation 2305.01 0 bis 1 V Einheitssignal 2305.02 0 bis 1 V ohne Multiplexer

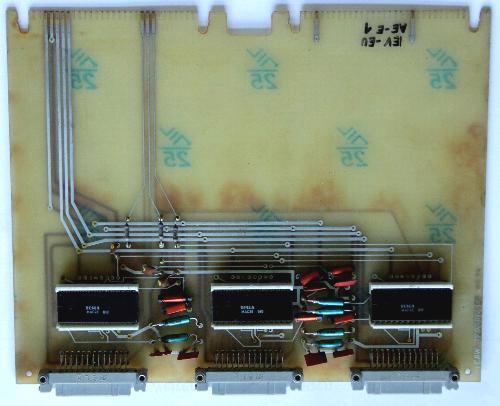

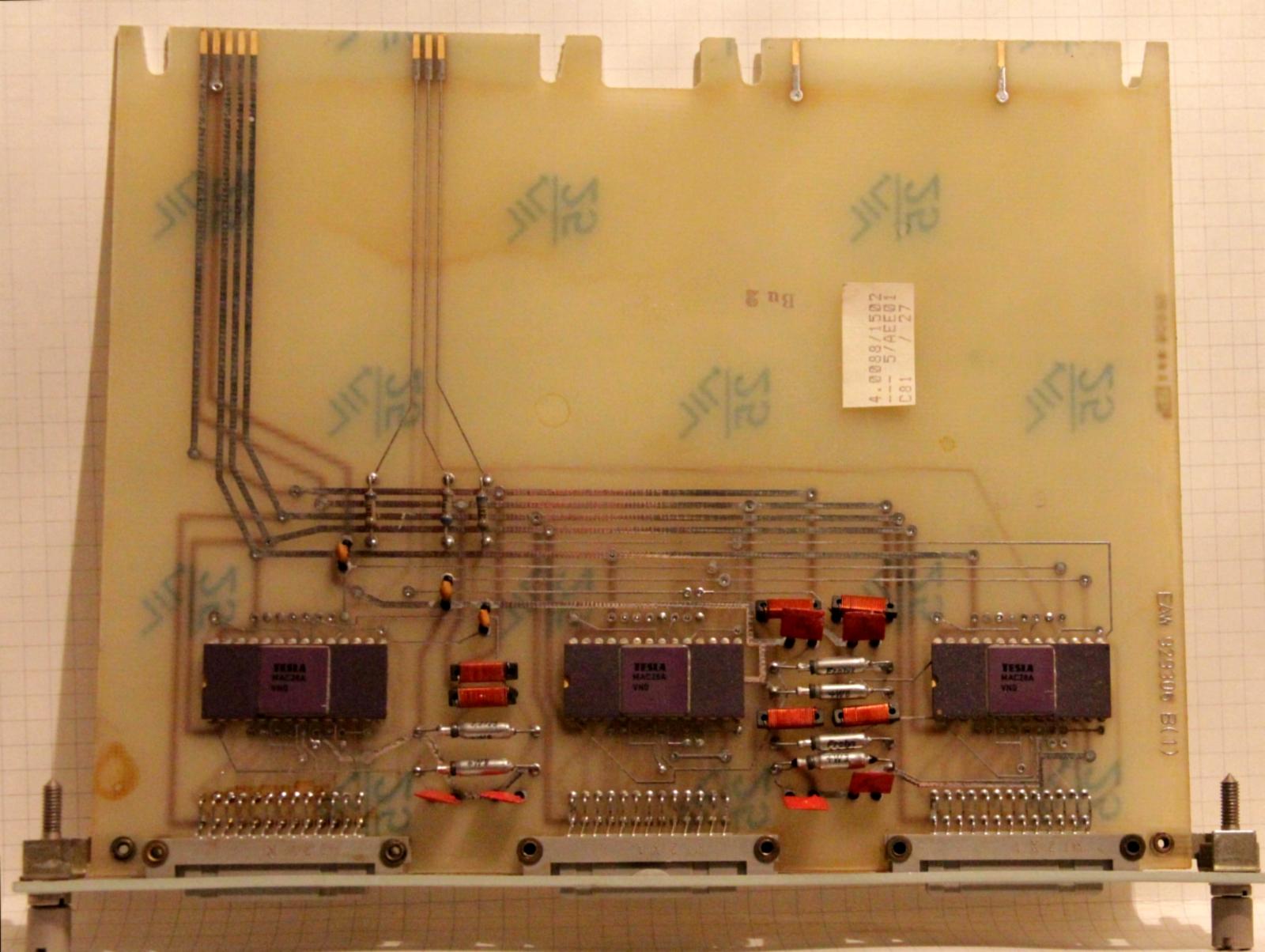

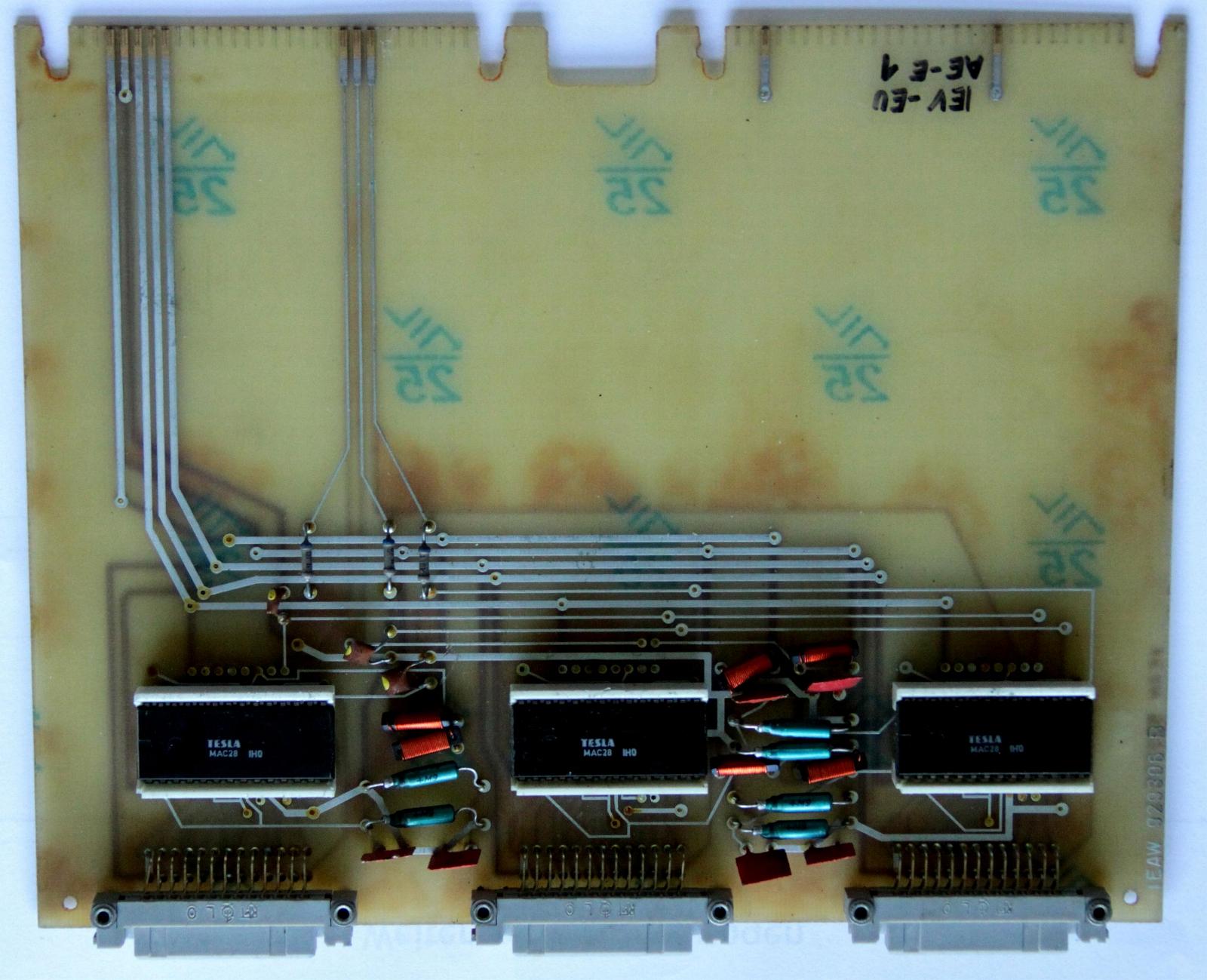

2306 AE-E   24 Kanal-Erweiterung zum 2305 / 2310

Variante Besonderheit Spezifikation 2306 .01

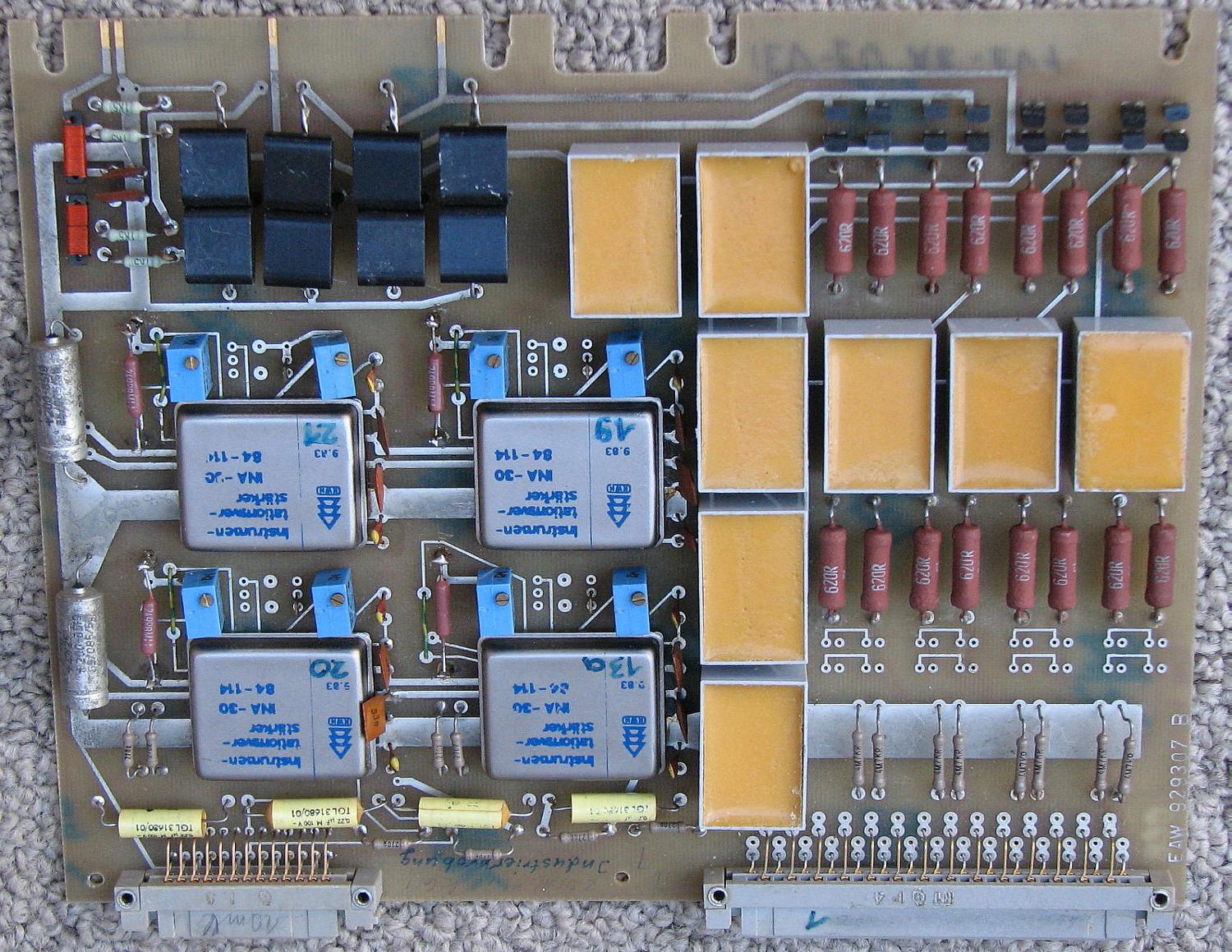

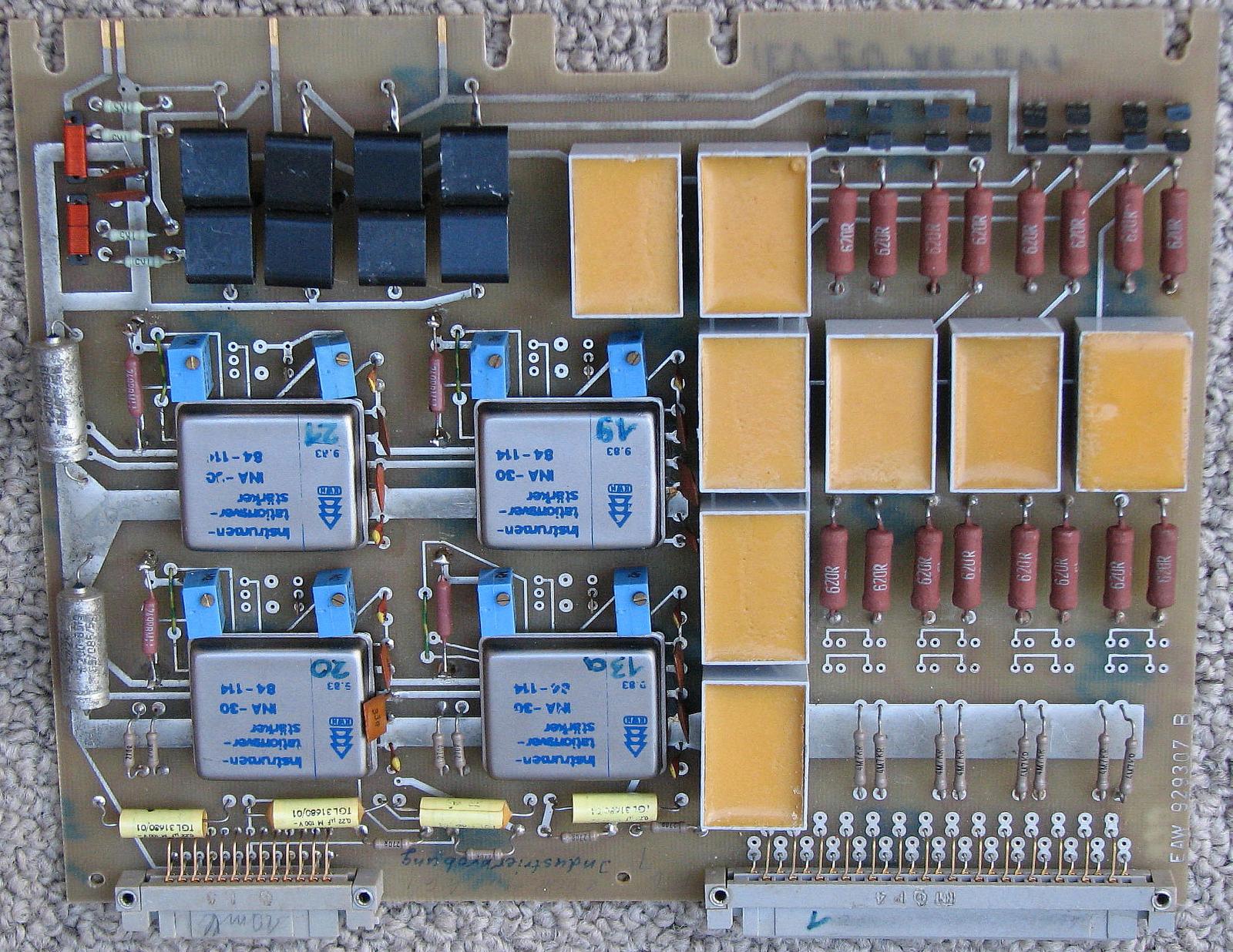

2307 AE-EV   4-kanaliger Eingangsverstärker

Variante Besonderheit Spezifikation 2307.01  +/- 10 mV nicht eigensicher 2307.02  +/- 20 mV nicht eigensicher 2307.03  +/- 50 mV nicht eigensicher 2307.04 +/- 100 mV nicht eigensicher

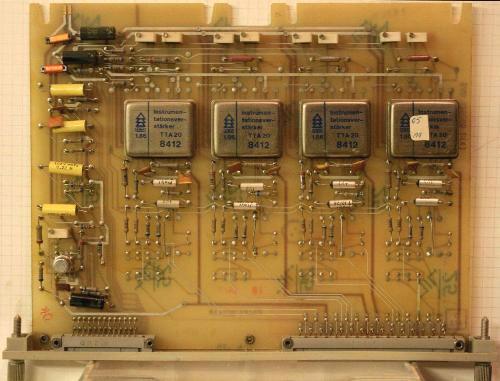

2308 AE-PG   4-kanalige Anpassung passiver Geber

Variante   Besonderheiten     Spezifikation 2308.01 -200 bis  50 °C   nicht eigensicher 2308.02 -100 bis   0 °C   nicht eigensicher 2308.03  -60 bis   0 °C   nicht eigensicher 2308.04  -30 bis  60 °C   nicht eigensicher 2308.05  -20 bis  20 °C   nicht eigensicher 2308.06  -10 bis  30 °C   nicht eigensicher 2308.07    0 bis  40 °C   nicht eigensicher 2308.08    0 bis  60 °C   nicht eigensicher 2308.09    0 bis 100 °C   nicht eigensicher 2308.10    0 bis 150 °C   nicht eigensicher 2308.30 Einheitsferngeber   542.2719A      Variante   Besonderheiten     Spezifikation 2308.51 -200 bis  50 °C   eigensicher 2308.52 -100 bis   0 °C   eigensicher 2308.53  -60 bis   0 °C   eigensicher 2308.54  -30 bis  60 °C   eigensicher 2308.55  -20 bis  20 °C   eigensicher 2308.56  -10 bis  30 °C   eigensicher 2308.57    0 bis  40 °C   eigensicher 2308.58    0 bis  60 °C   eigensicher 2308.59    0 bis 100 °C   eigensicher 2308.60    0 bis 150 °C   eigensicher

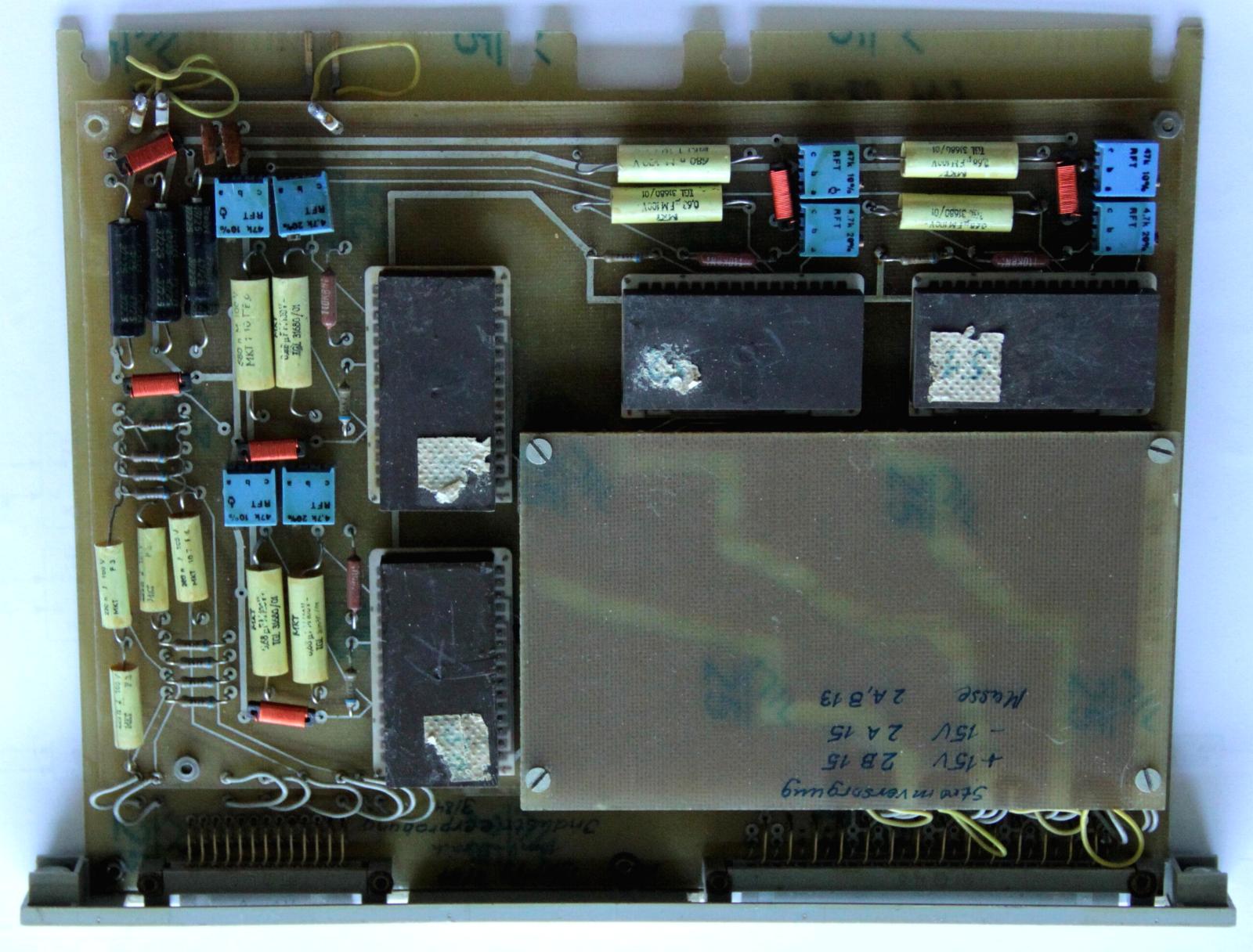

2309 AE-TV   4-kanaliger Trennverstärker

Variante Besonderheit Spezifikation 2309 .01  +/- 5 mA 2309 .02  +/- 10 mA 2309 .03  +/- 20 mA 2309 .10  +/- 10 V 2309 .11  +/- 1 V 2309 .12  +/- 100 mV 2309 .13  +/- 50 mV 2309 .14  +/- 20 mV 2309 .15  +/- 10 mV

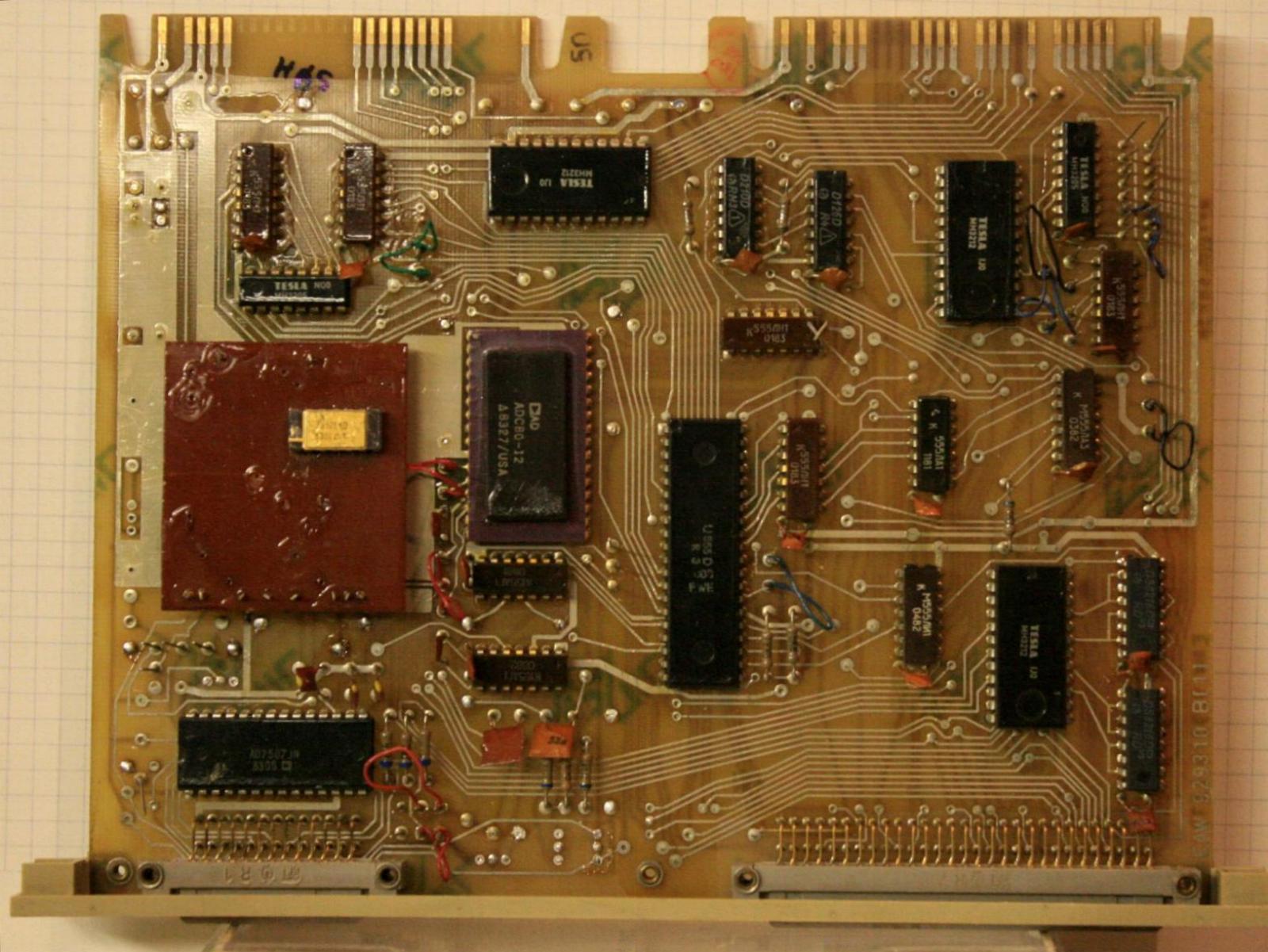

2310   Analoge Eingabe mit 16 Kanal-Multiplexer

Variante Besonderheit Spezifikation 2310 .01 0 bis 1 V Einheitssignal

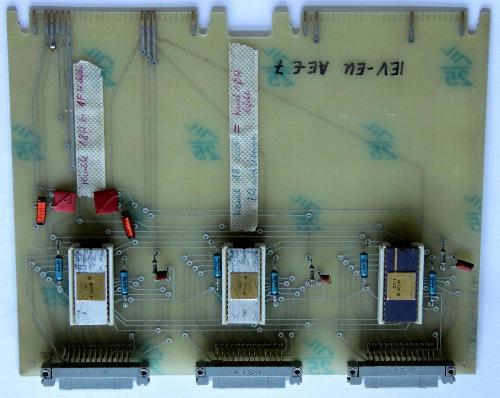

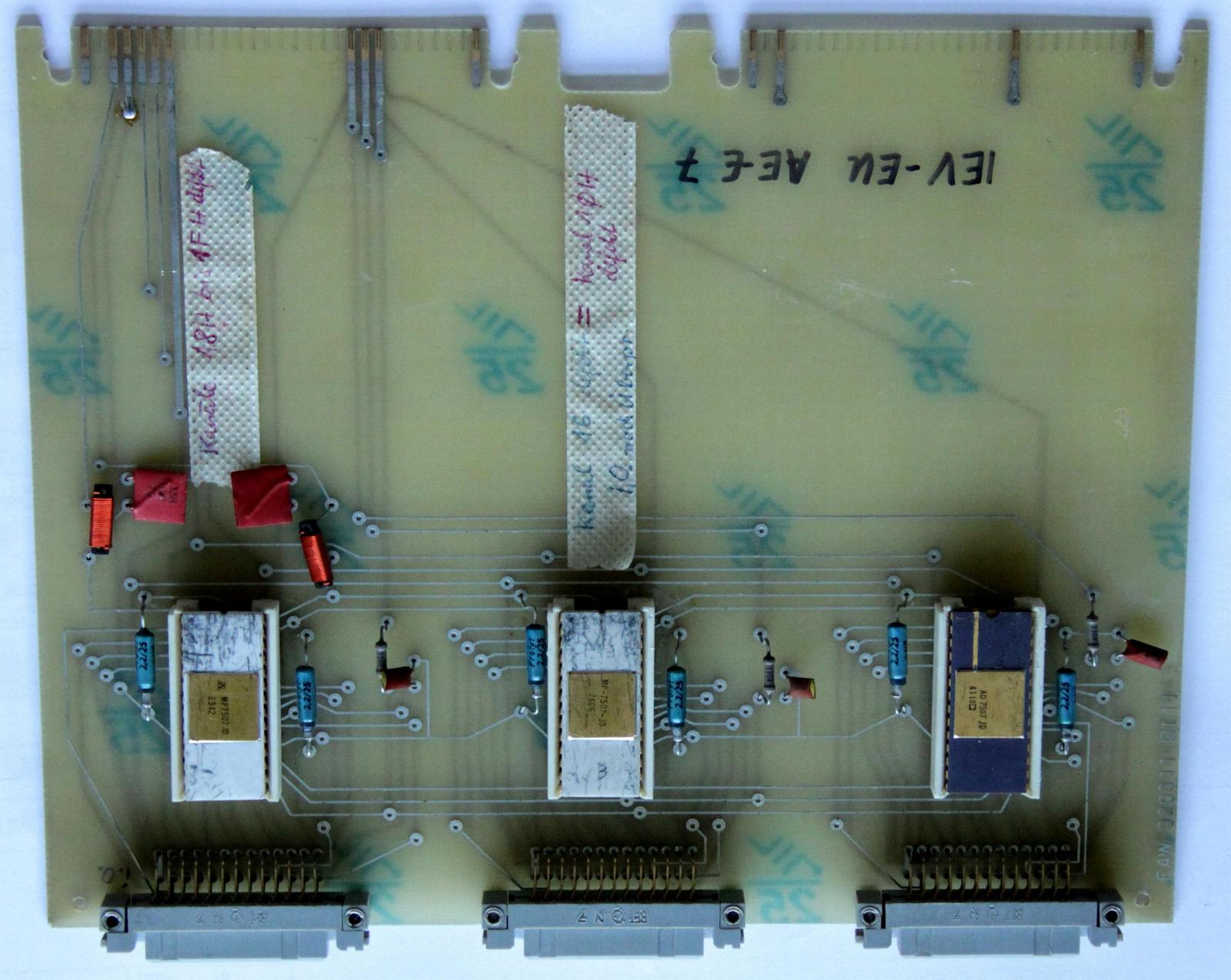

2311   Analoger Multiplexer, 3x8 Kanäle

Variante Besonderheit Spezifikation 2311 .01 0 bis 1 V Einheitssignal




2312   Datenverdichter zu 2305 AE-G oder 2310 AE-G

Variante Besonderheit Spezifikation 2312 .01

Der Aufbaustab audatec-BSE im Computer- und Technikmuseum Halle sucht dringend diese Leiterplatte

Übersicht audatec und URSADAT-Literatur

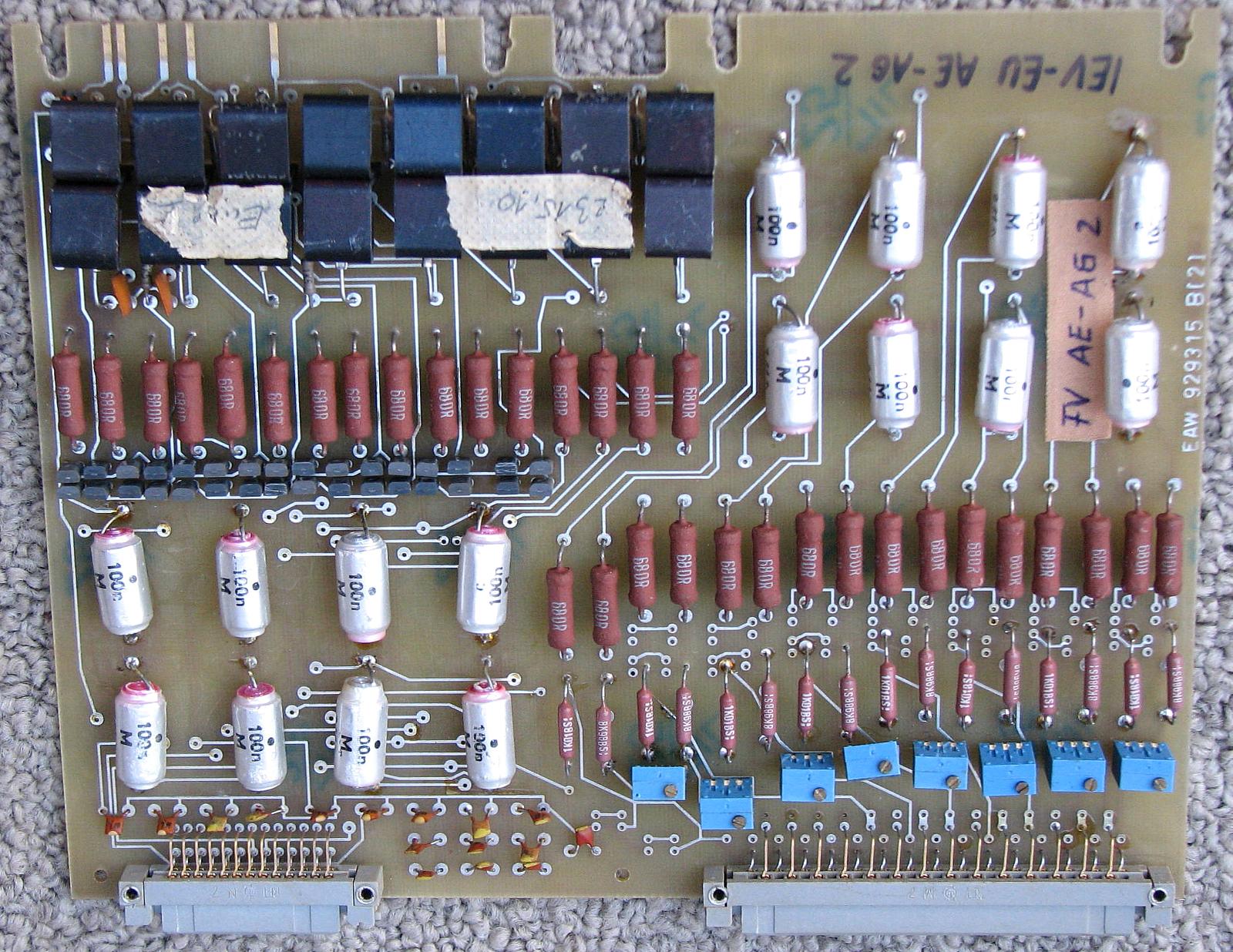

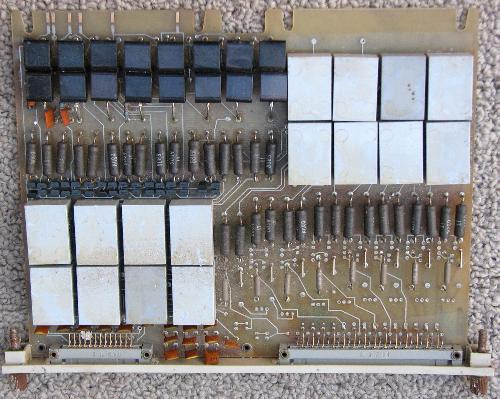

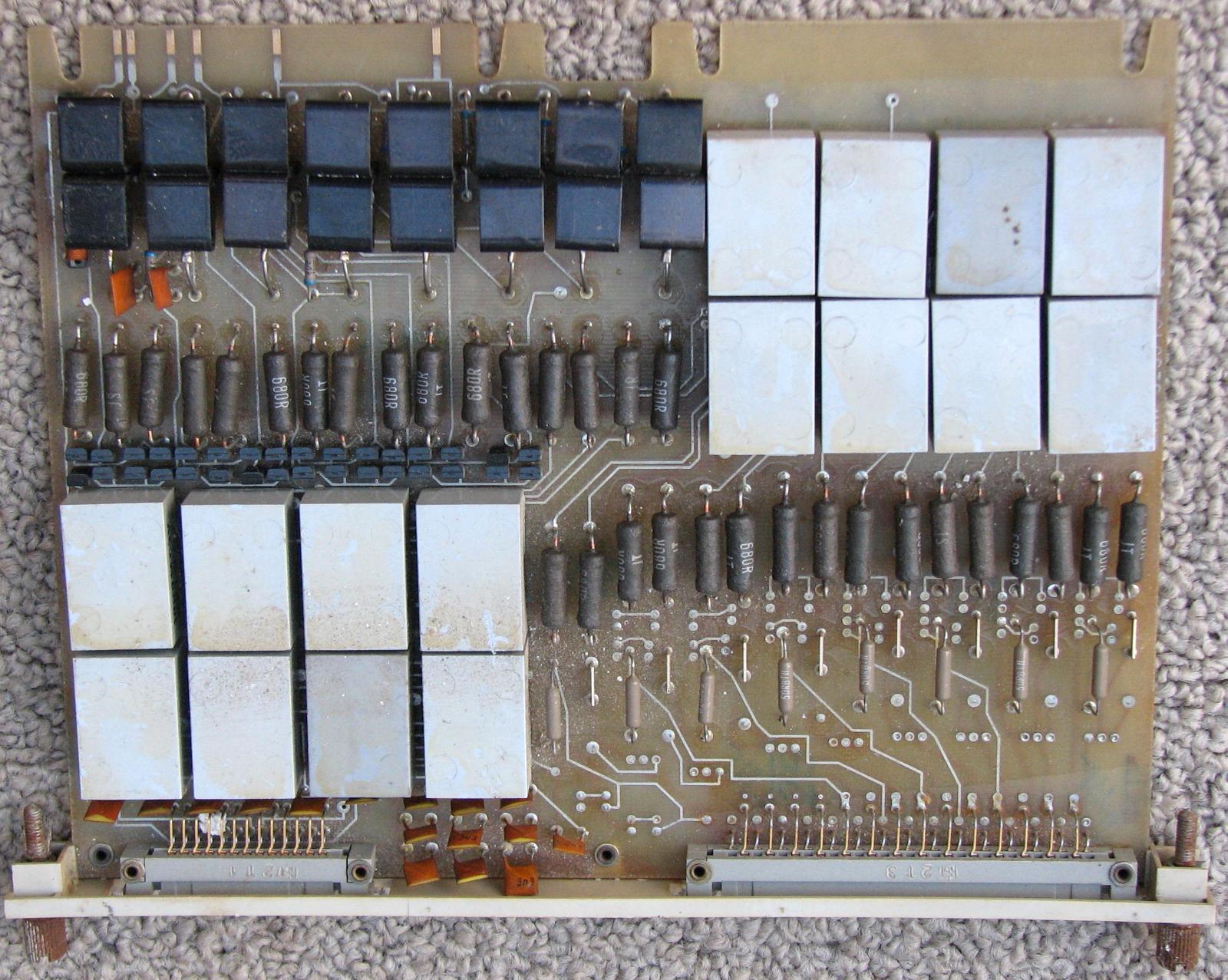

2315 AE-AG   8-kanalige Anpassung aktiver Geber



Variante Besonderheit Spezifikation 2315.01  +/- 5 mA nicht eigensicher 2315.02 +/- 10 mA nicht eigensicher 2315.03 +/- 20 mA nicht eigensicher 2315.10 +/- 10 V nicht eigensicher 2315.11  +/- 1 V nicht eigensicher 2315.22 ? ?




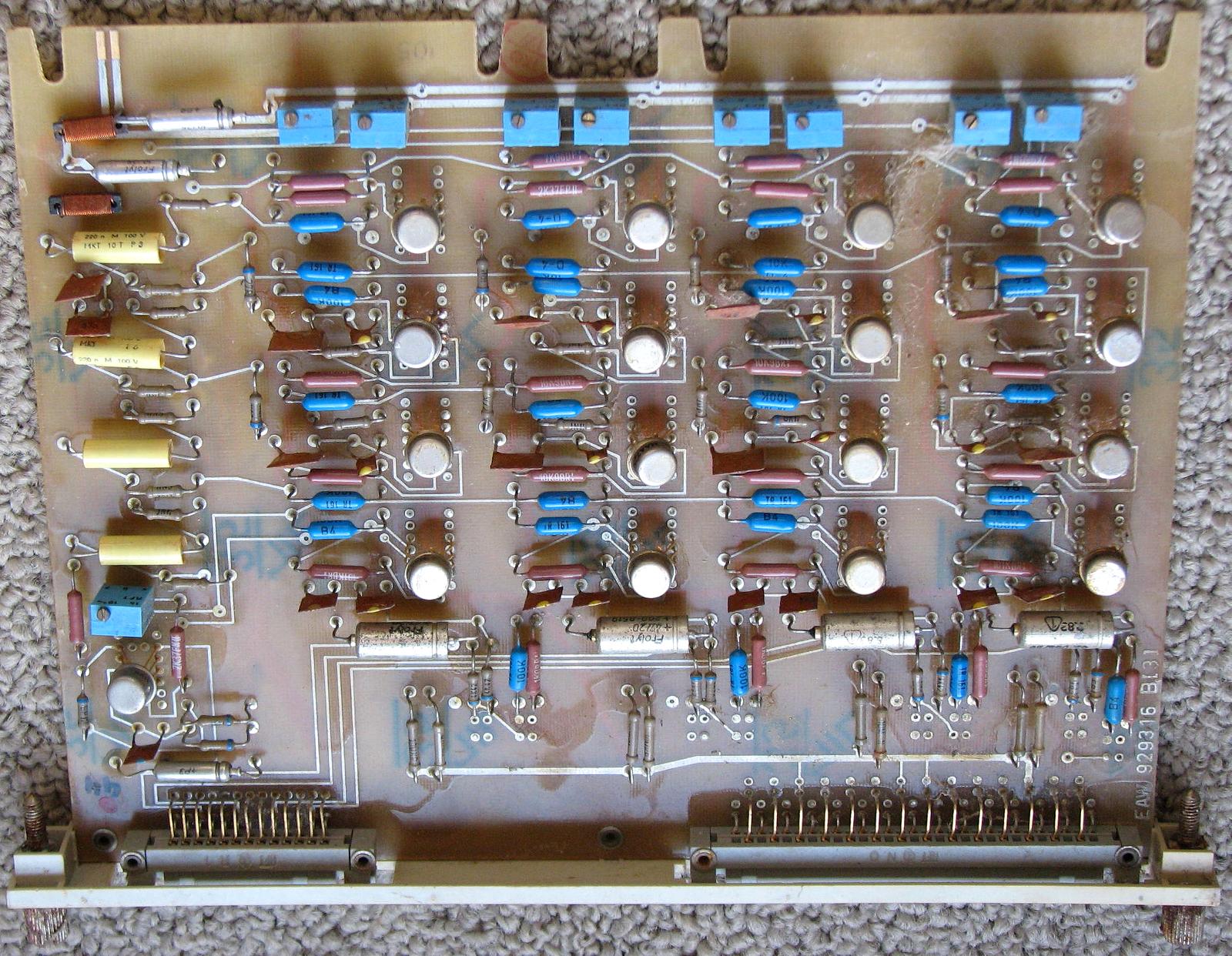

2316 AE-PG   4-kanalige Anpassung passiver Geber

Variante Besonderheit Spezifikation 2316.01

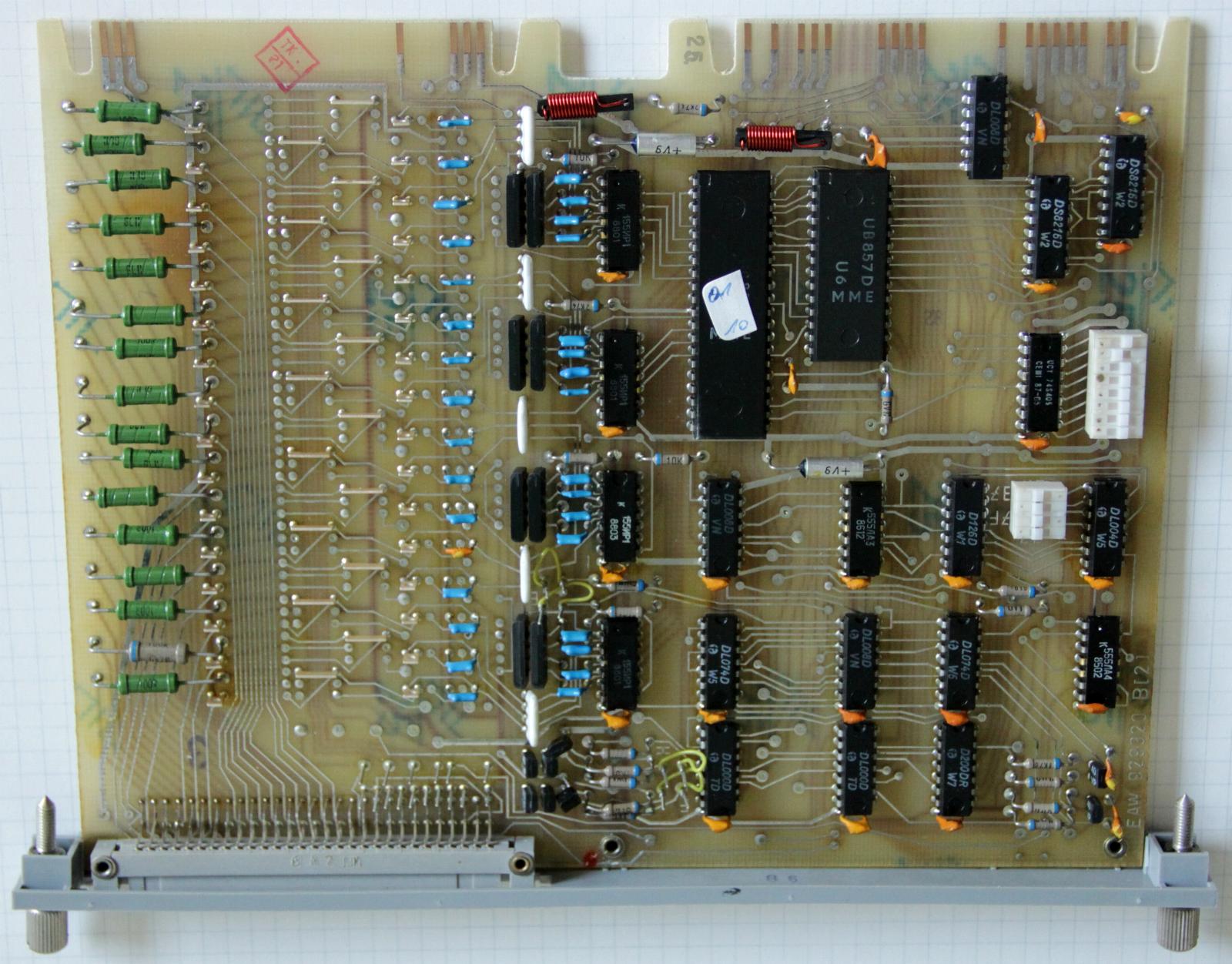

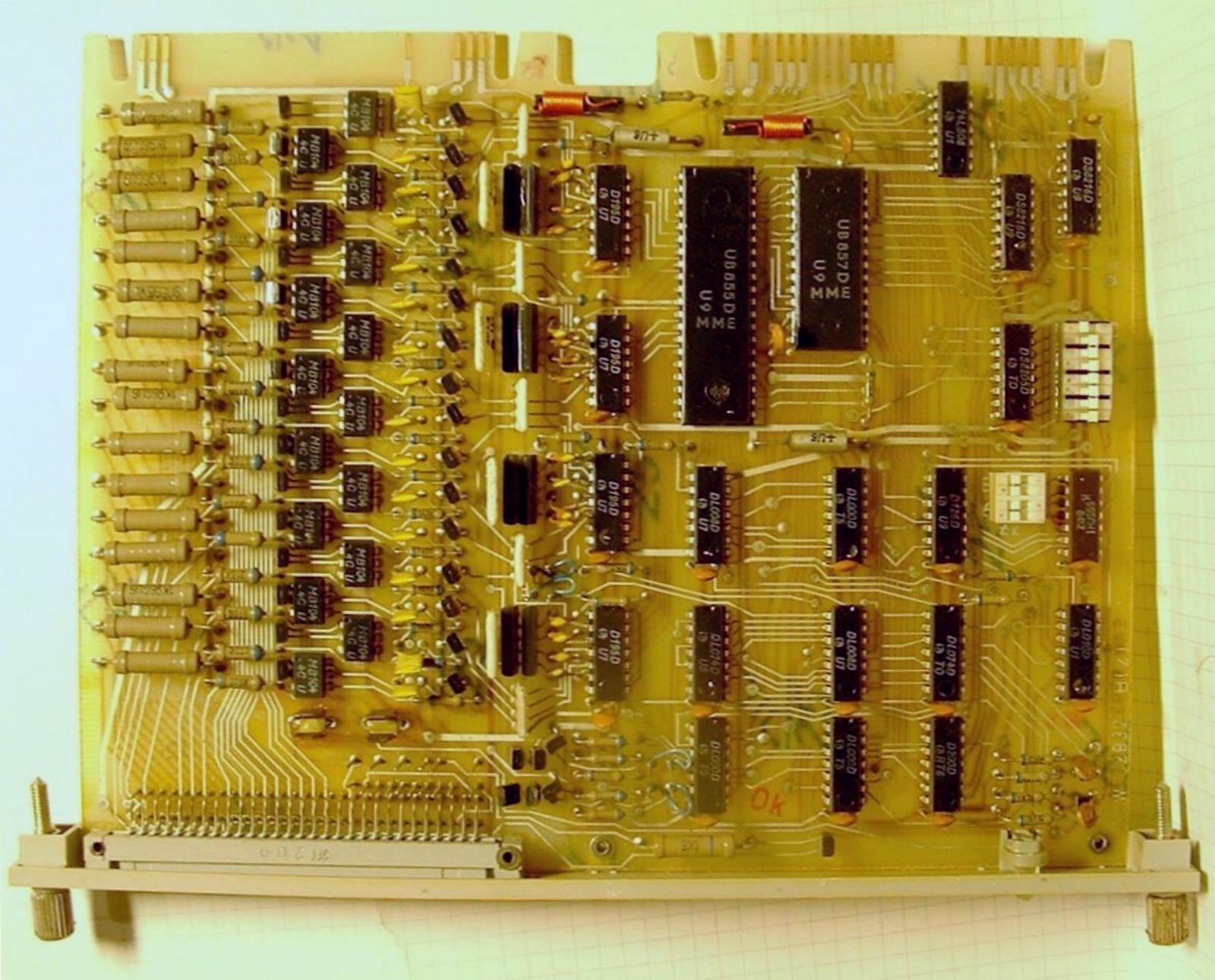

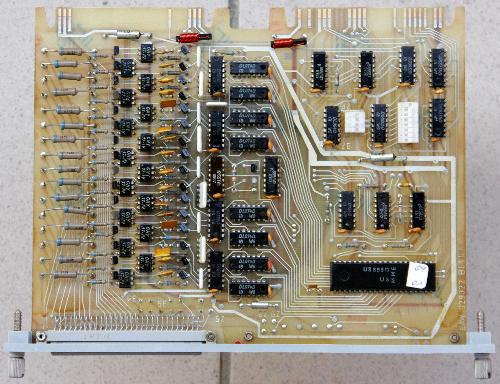

2320 DES   Digitale Eingabe, statisch, Optokoppler, 16 Kanäle



Variante Besonderheit Spezifikation 2320.01 60 V 2320.02 48 V 2320.03 24 V 2320.04 12 V 2320.05  5 V 2320.19 TTL

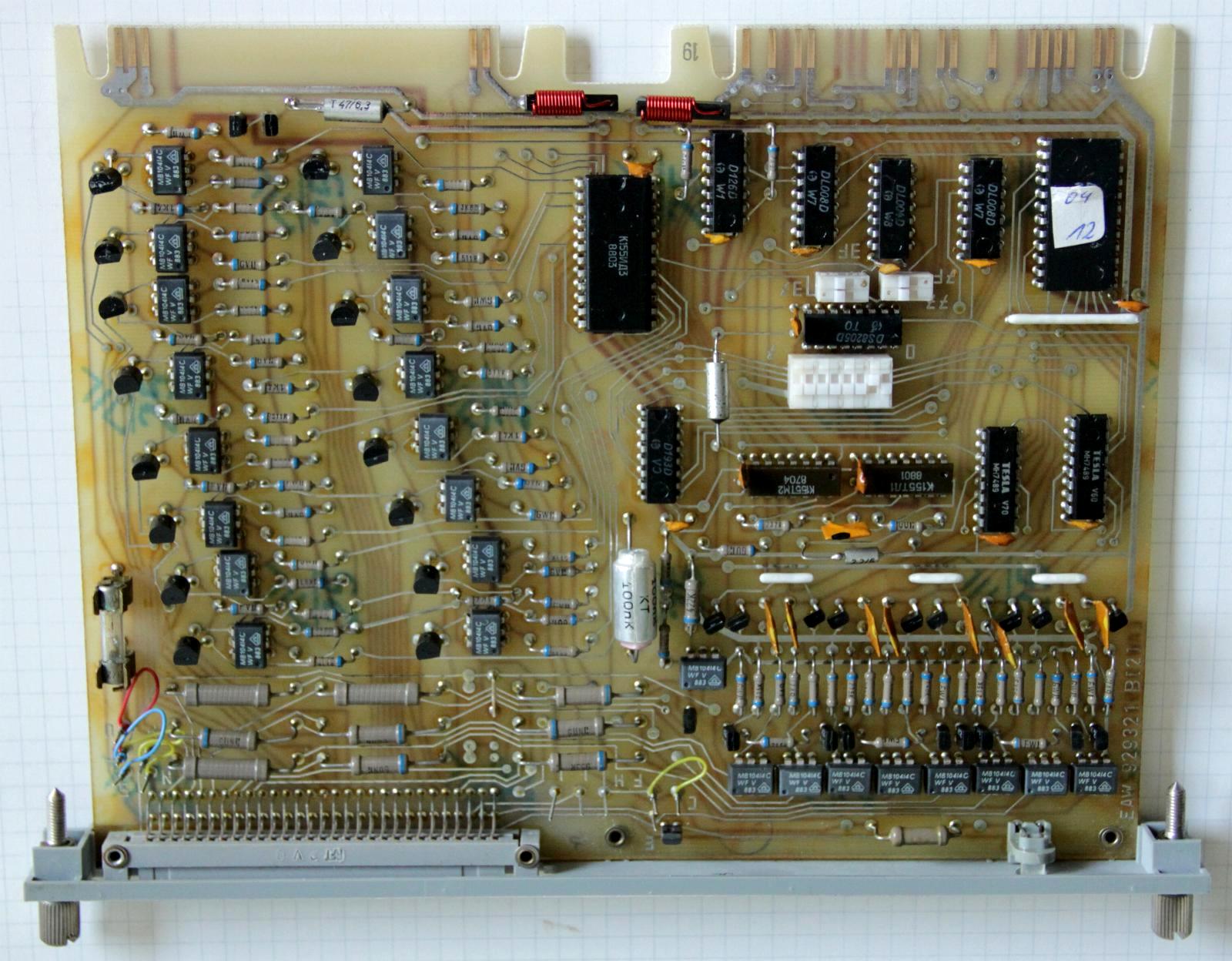

2321 DEM   Digitale Eingabe, multiplex, 128 Kanäle

Variante Besonderheit Spezifikation 2321.01 60 V 2321.02 48 V 2321.03 24 V 2321.04 12 V




2322 DED   Digitale Eingabe, dynamisch, 16 Kanäle

Variante Besonderheit Spezifikation 2322.01 60 V 2 ms minimale Impulslänge 2322.11 60 V verkü. Störunterdrückung 2322.02 48 V 2 ms minimale Impulslänge 2322.03 24 V 2 ms minimale Impulslänge 2322.13 24 V verkürzte Störunterdrückung 2322.04 12 V 2 ms minimale Impulslänge 2322.05  5 V 2 ms minimale Impulslänge 2322.15  5 V verkürzte Störunterdrückung

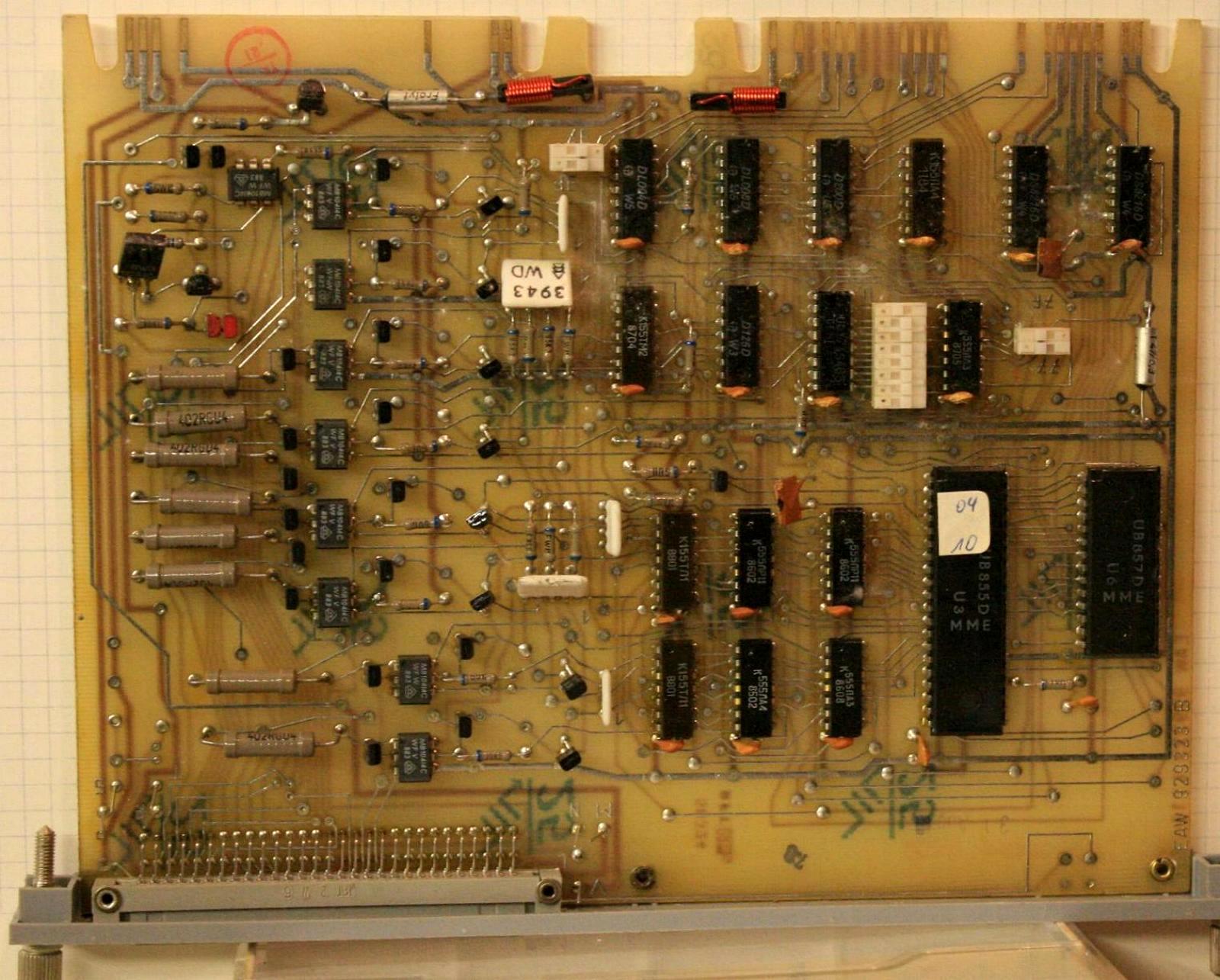

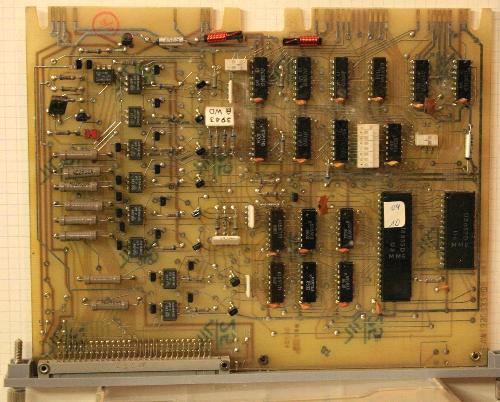

2323 UIZ Impulszähler, 4 Kanäle

Variante Besonderheit Spezifikation 2323.01 60 V, 20 Hz 2323.02 48 V, 20 Hz 2323.03 24 V, 20 Hz 2323.04 12 V, 20 Hz 2323.05  5 V, 20 Hz 2323.13 24 V, 20 kHz 2323.14 12 V, 20 kHz 2323.15  5 V, 20 kHz 2323.19 TTL, 100 kHz

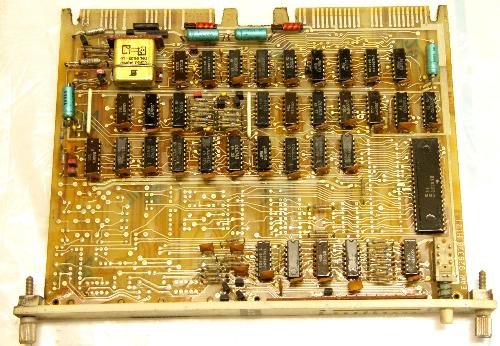

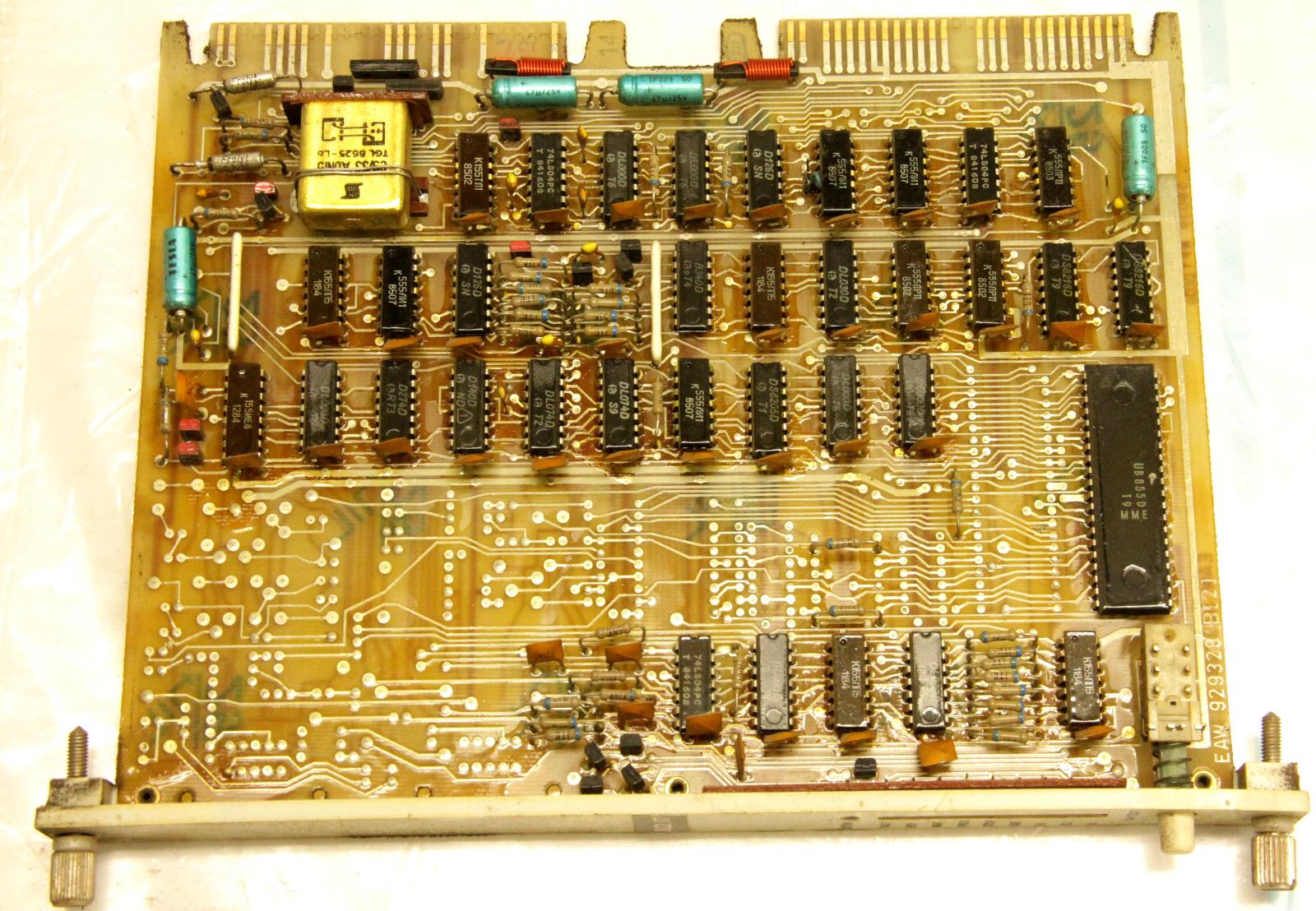

2328 UEW, Überwachungseinheit für audatec SYSTEM 1 und URSADAT 5000



Variante Besonderheit Spezifikation 2328 .01 2328 .02 ohne SIO




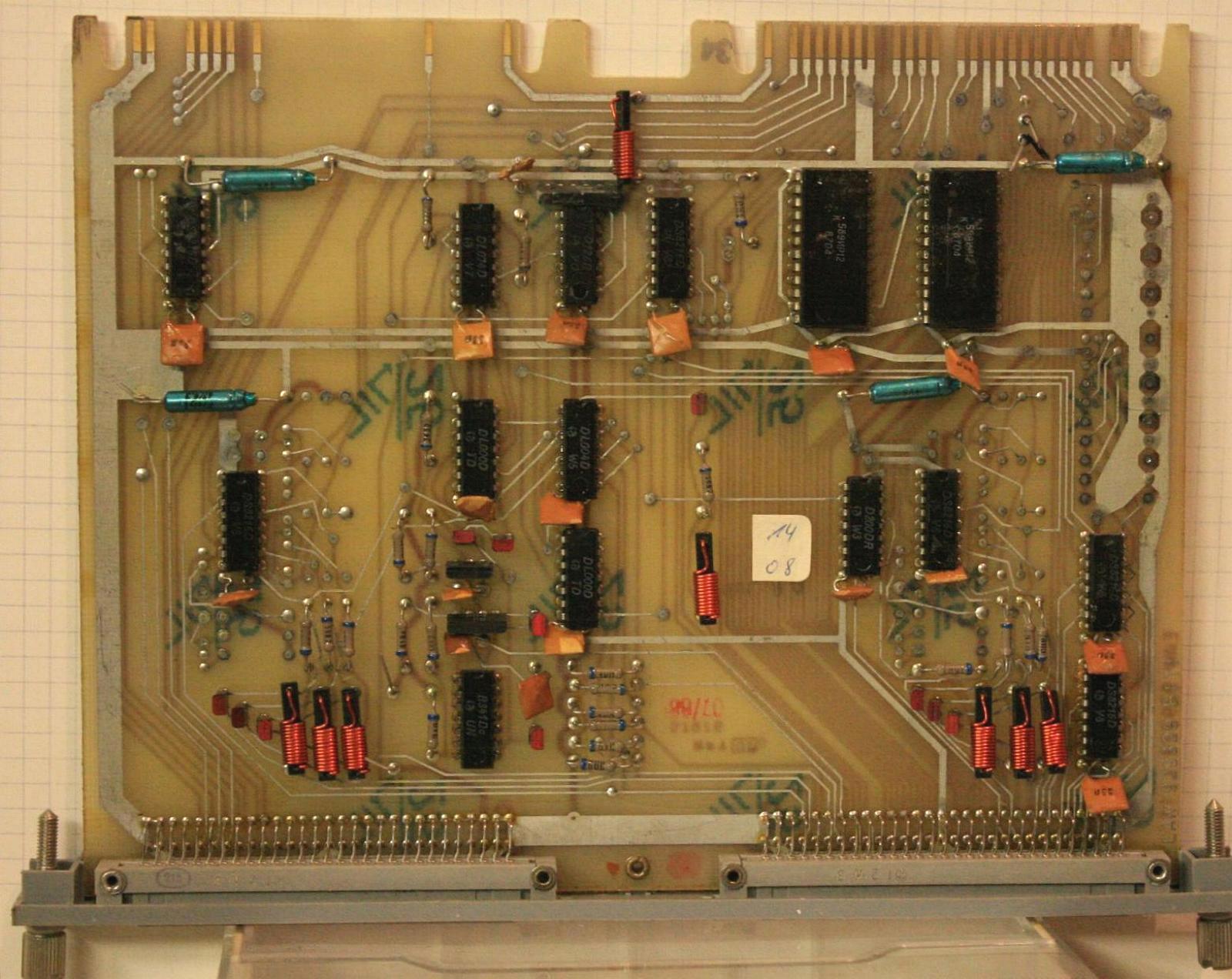

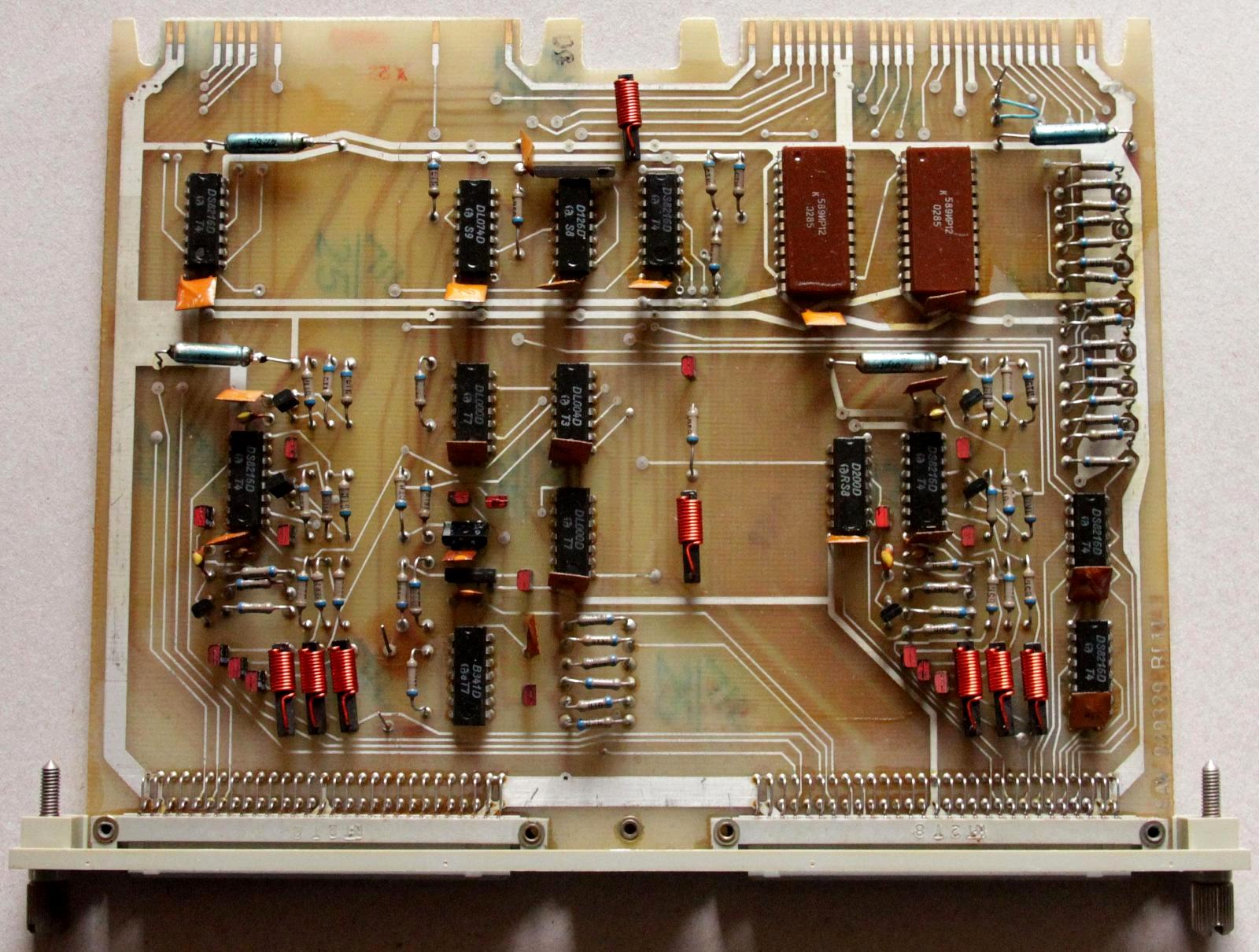

2329 BVE   Buserweiterung für 11 Steckplätze

Gegenstück ist 0522 VLA Verlängerungsadapter



Variante Besonderheit Spezifikation .01 mit Abschlußwiderstände .02 ohne Abschlußwiderstände

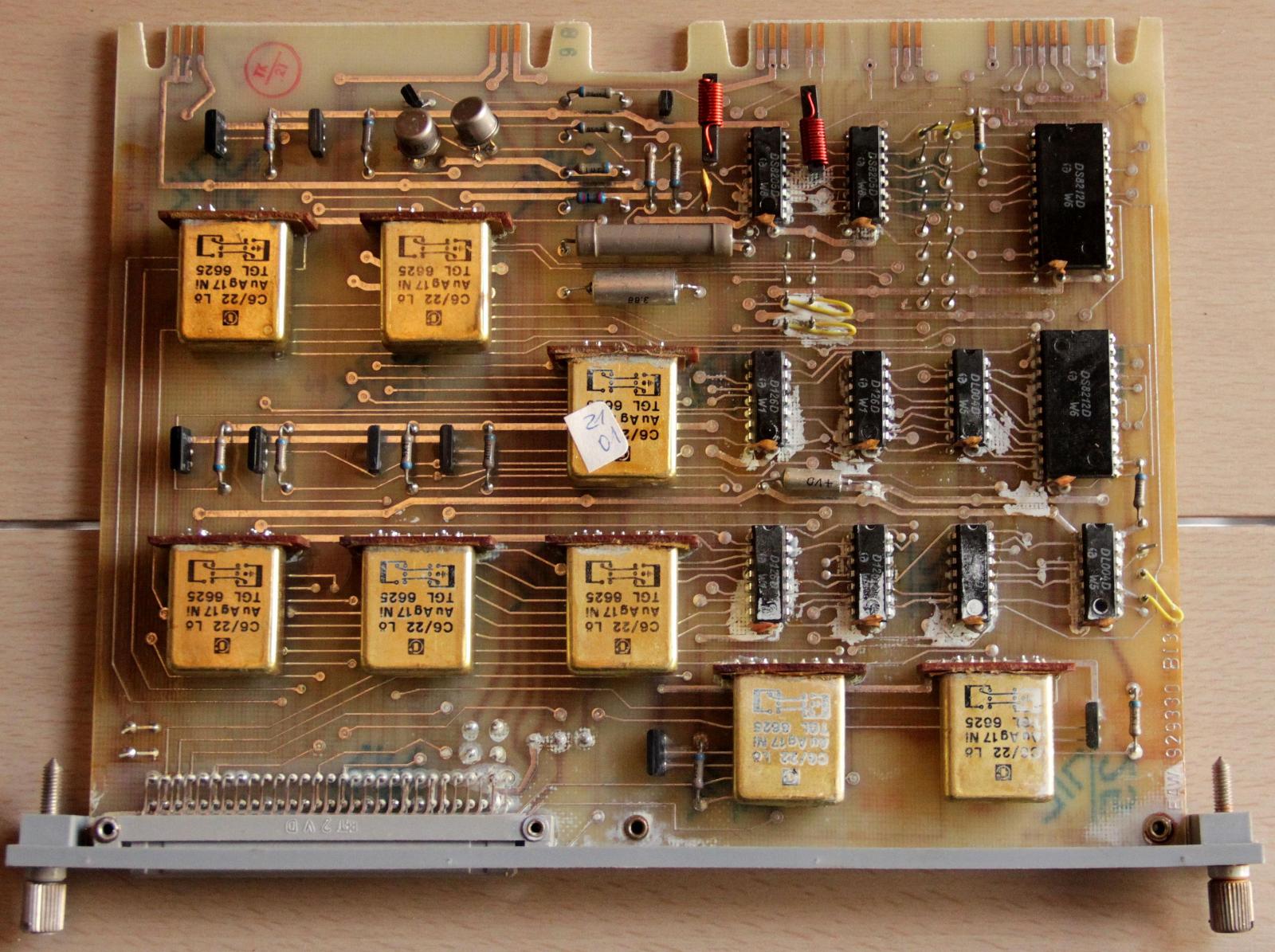

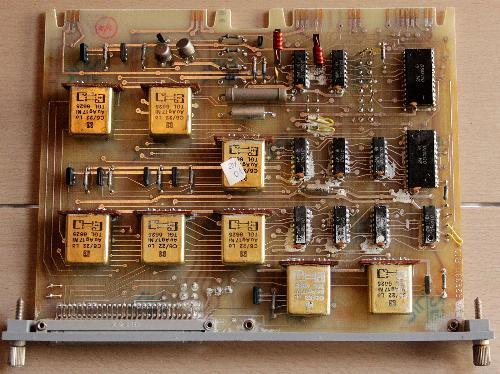

2330 DAS-H   Digitale Ausgabe mit Haft-Relais, 8 Bit

Variante Besonderheit Spezifikation 2330.01

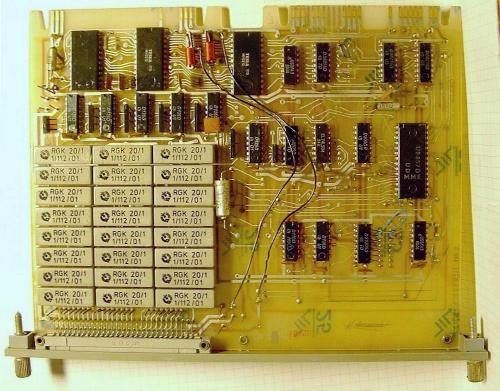

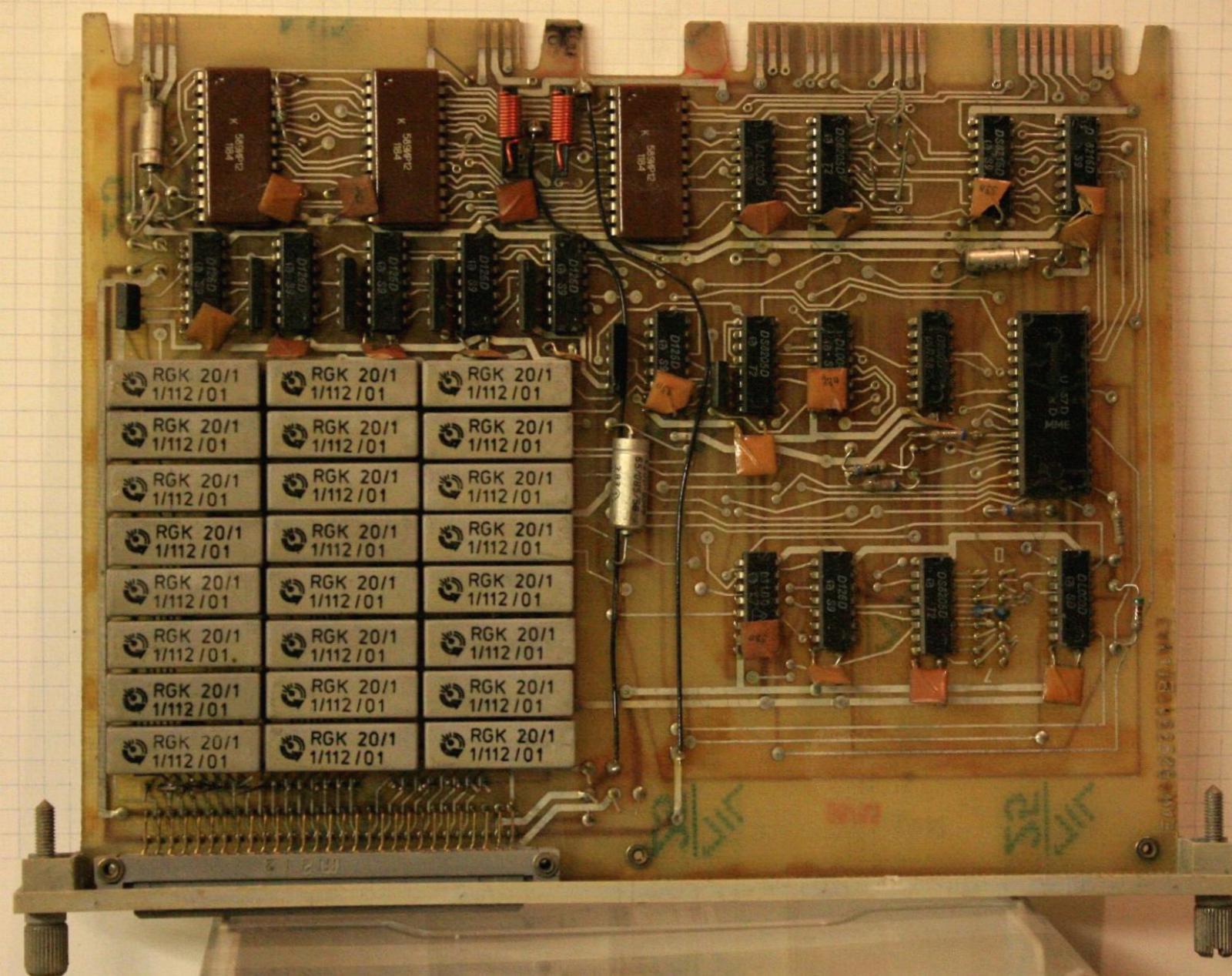

2331 DA-R   Digitale Ausgabe mit Relais, 3x8 Bit, statisch oder dynamisch

Variante Besonderheit Spezifikation 2331.01

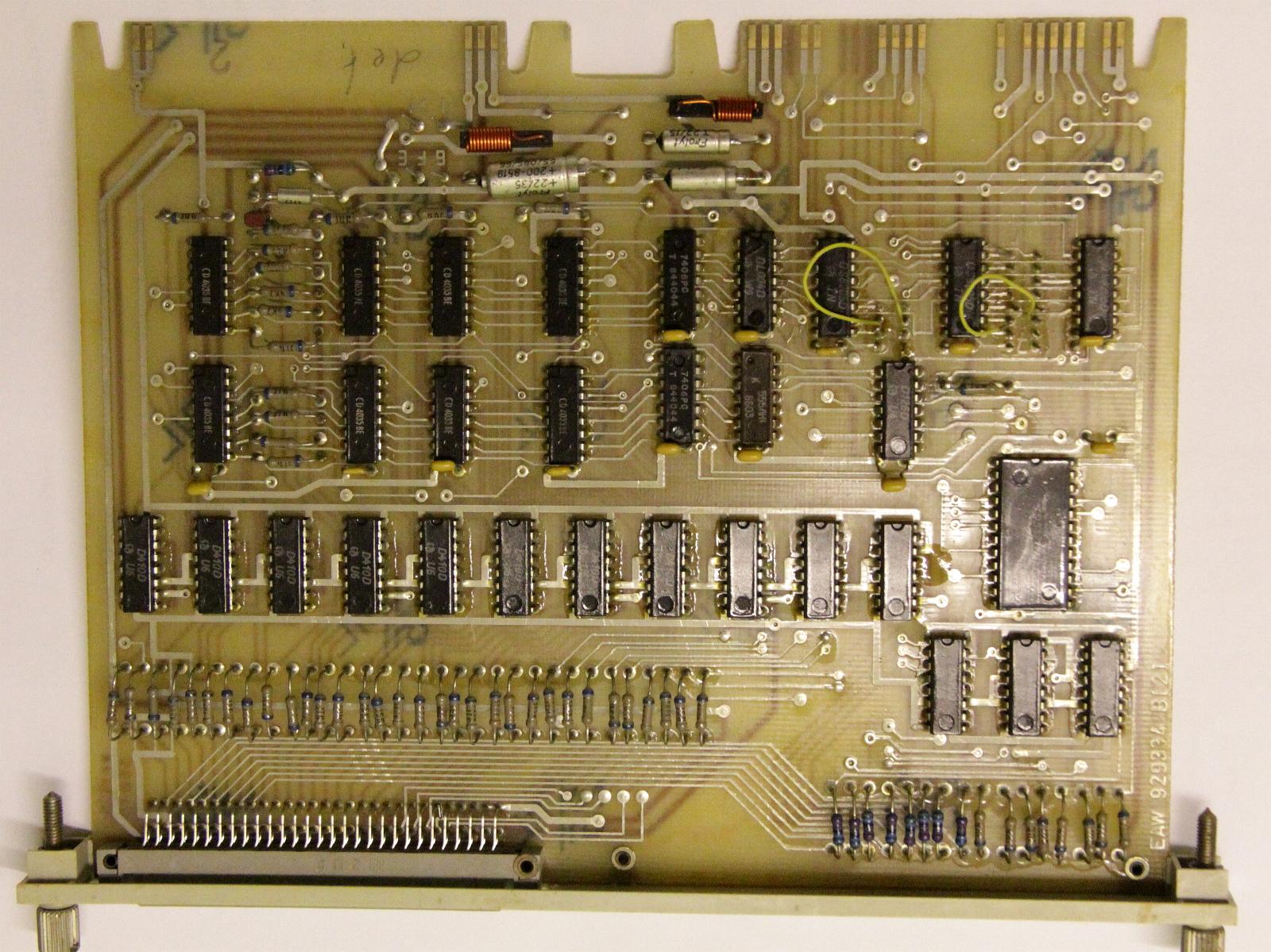

2334 DAS-KT   Digitale Ausgabe mit KTSE-Ausgang (ursadat 4000 Pegel), 4x8 Bit

Variante Besonderheit Spezifikation 2334.01

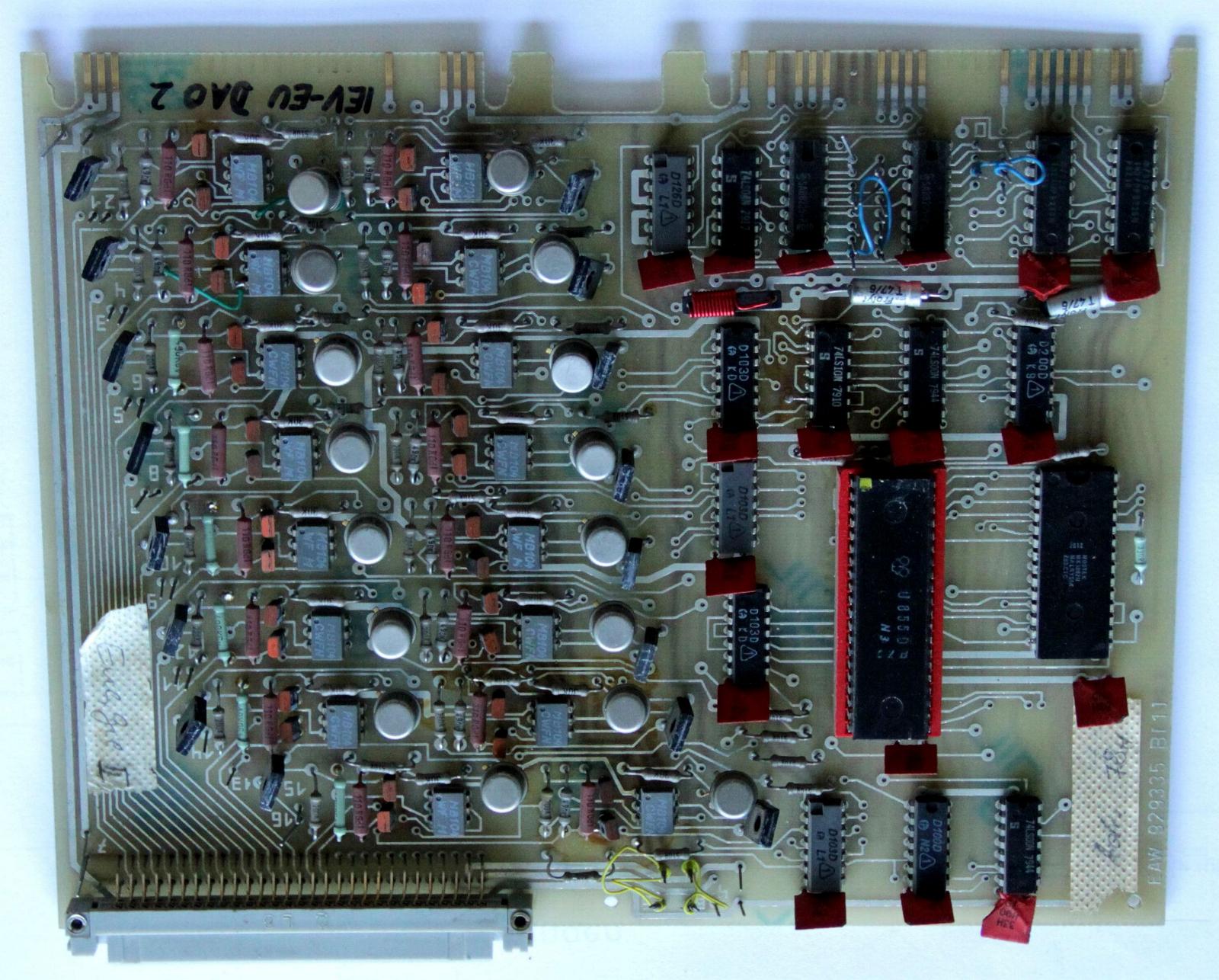

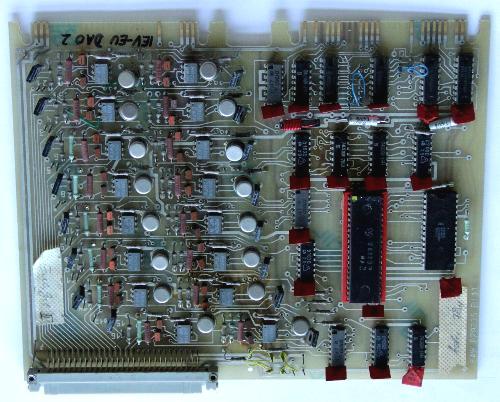

2335 DA-O   Digitale Ausgabe mit Optokoppler, 2x8 Bit, statisch oder dynamisch

Variante Besonderheit Spezifikation 2335.01

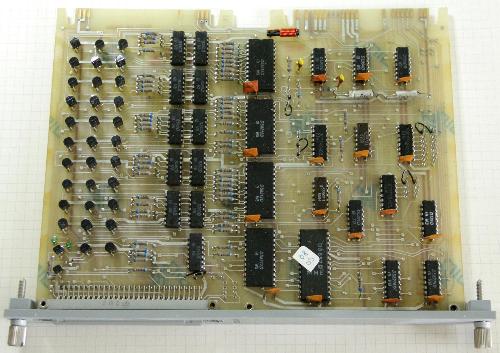

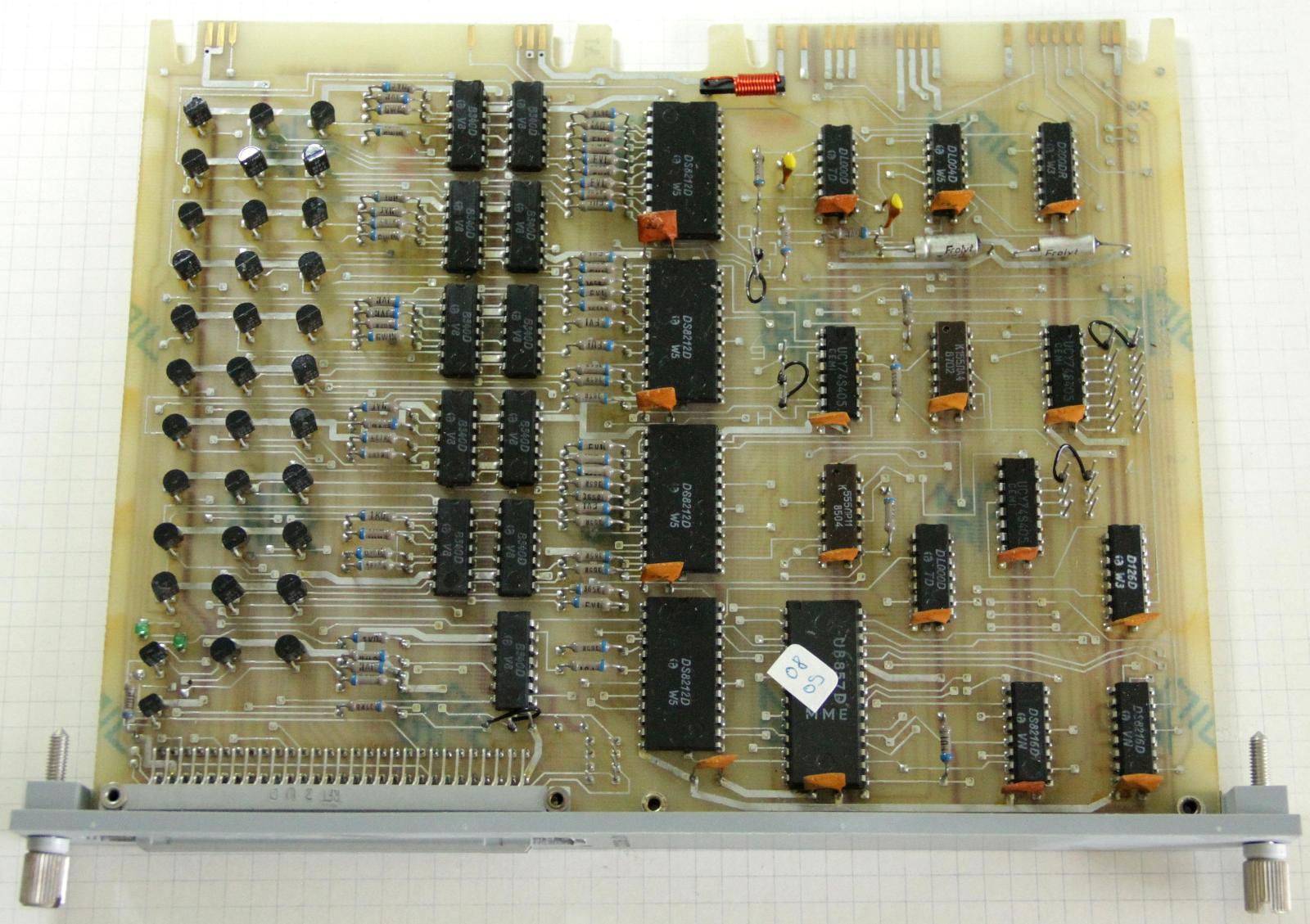

2336 DA-T   Digitale Ausgabe mit Transistor, 4x8 Bit, statisch oder dynamisch

Variante Besonderheit Spezifikation 2336.01

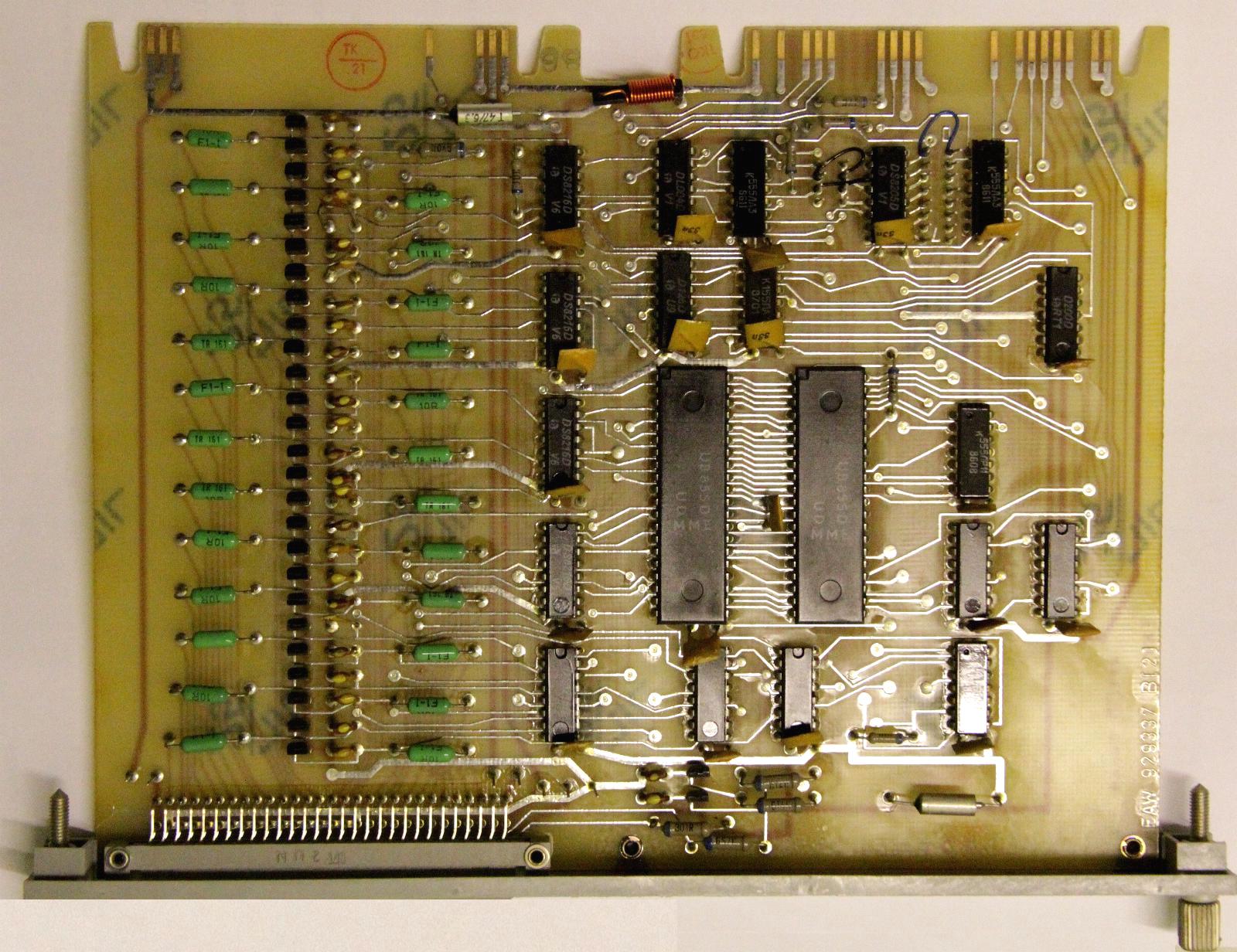

2337 Dx   Digitale x

Variante Besonderheit Spezifikation 2337 .01 5 V nicht in audatec verwendet!

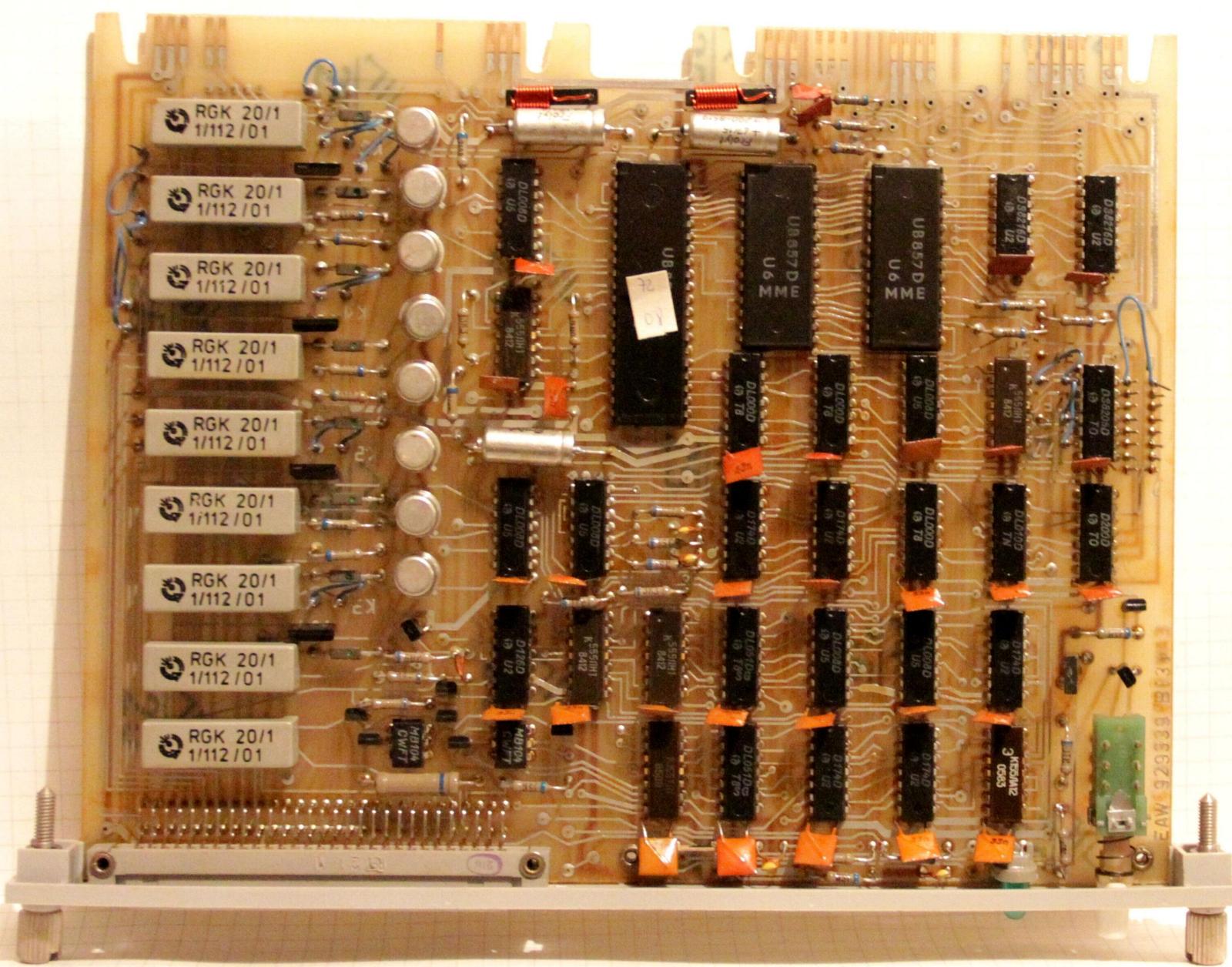

2339 IA   Impuls-Ausgang, 4 Kanäle

Variante Besonderheit Spezifikation 2339 .01




2340 DES 24   Digitale Eingabe statisch

Variante Besonderheit Spezifikation 2344 .01 2344 .02

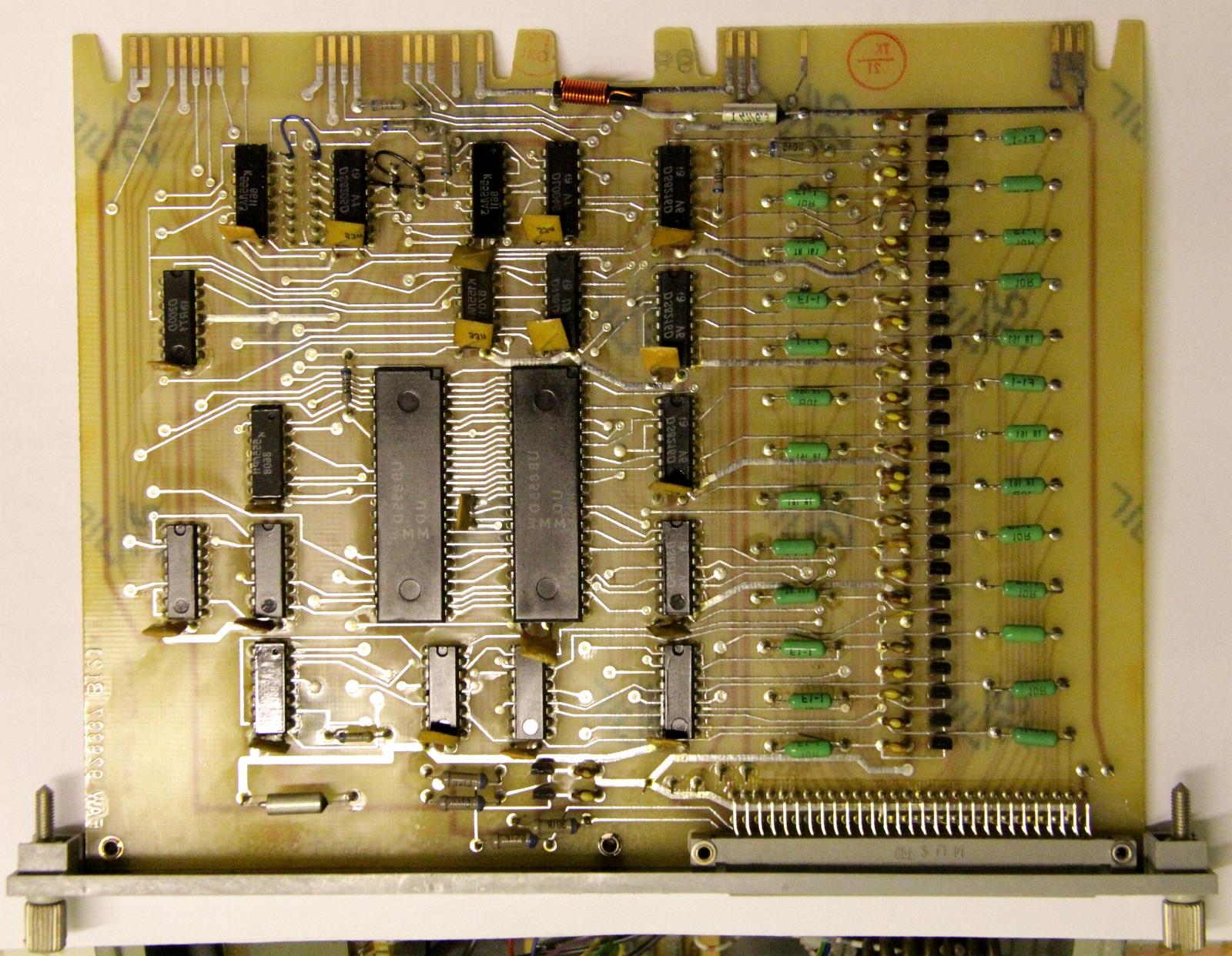

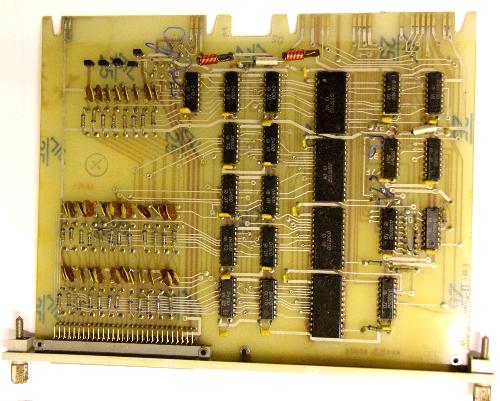

2344 DES-KT   Digitale Eingabe (ursadat 4000 Pegel), 4x8 Bit

Variante Besonderheit Spezifikation 2344 .01

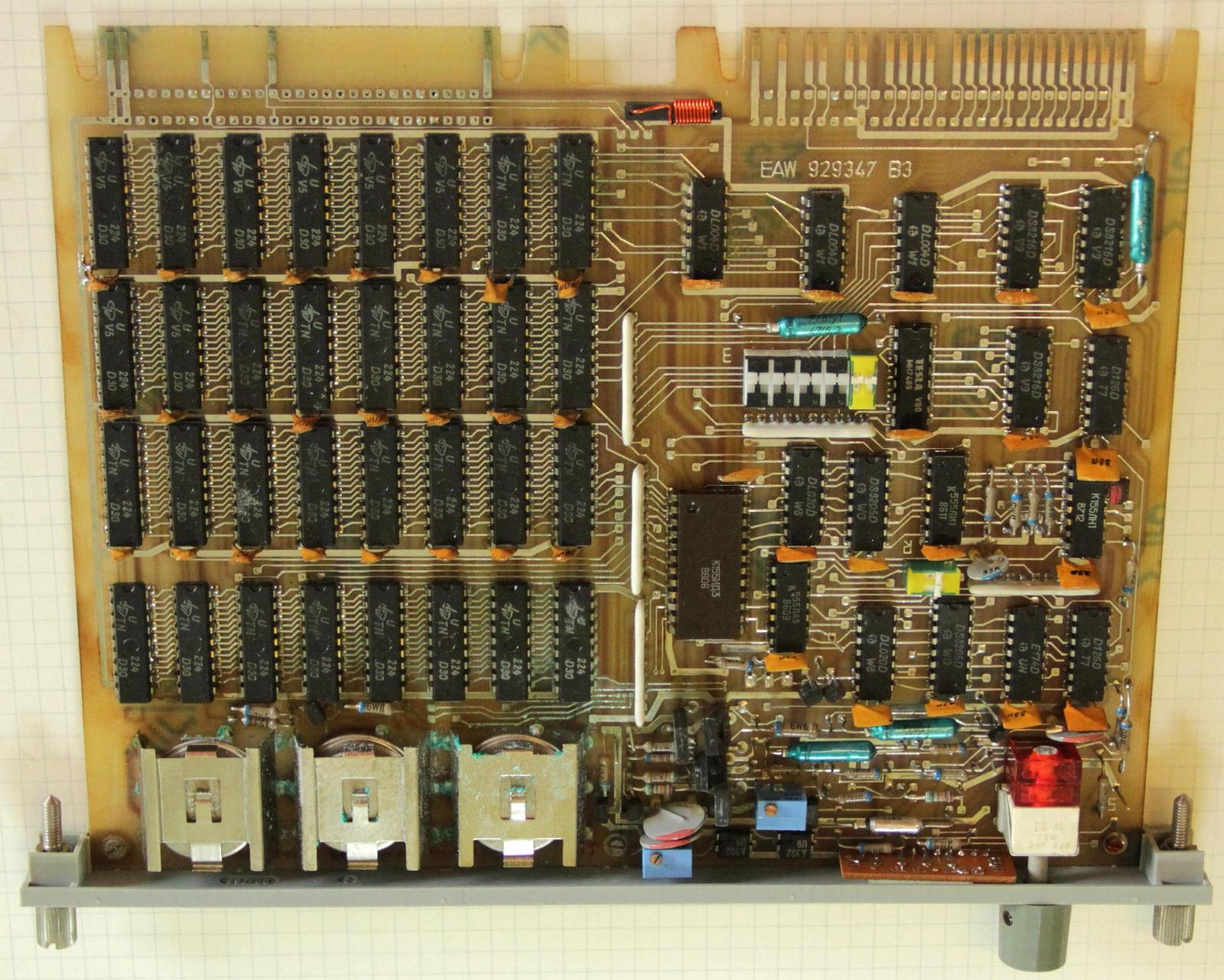

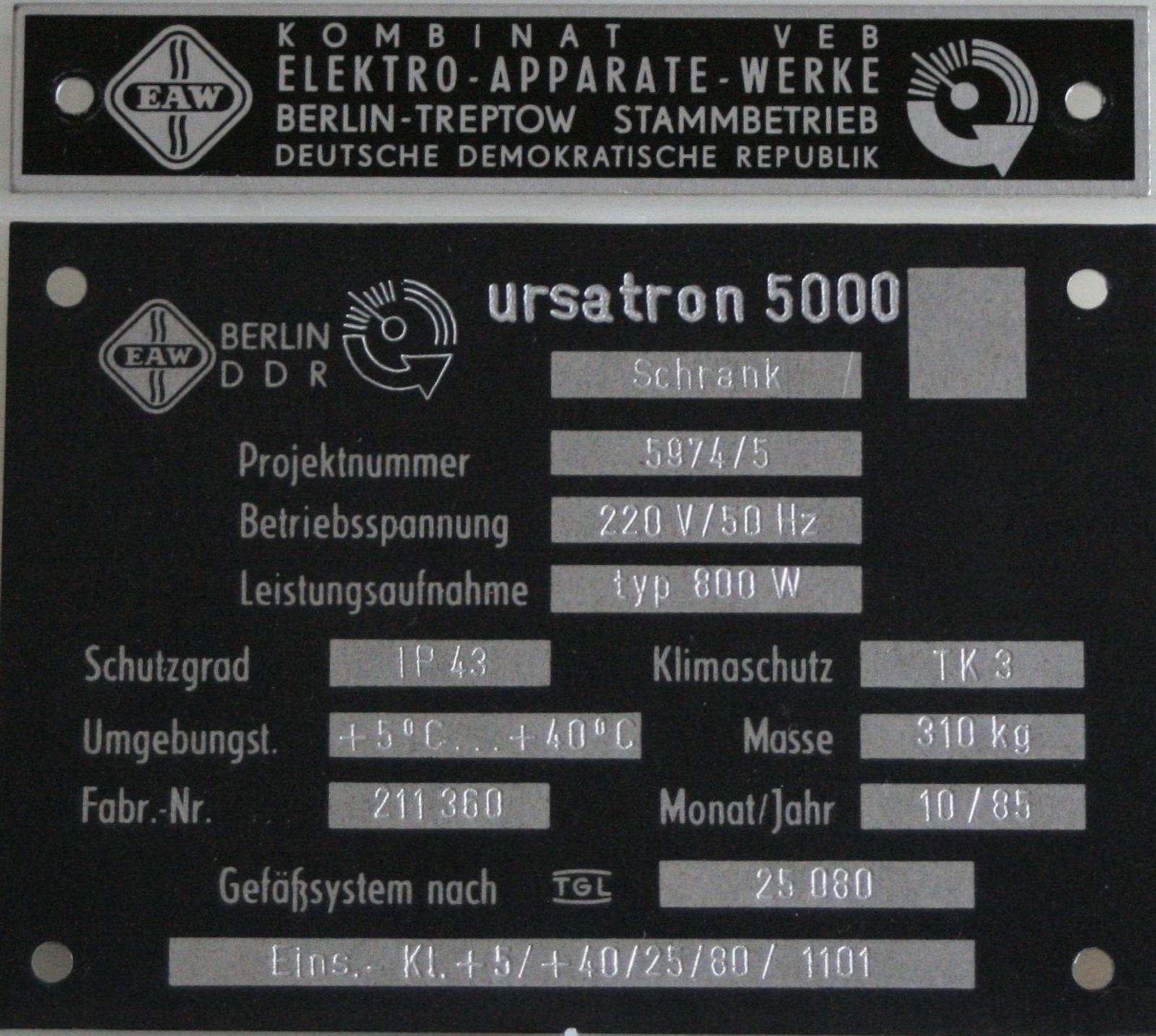

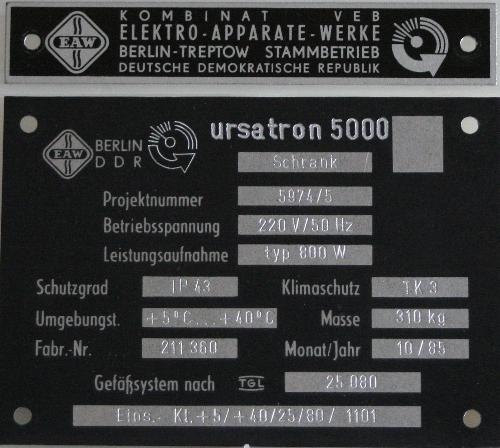

2347 ST-RAM   16 K CMOS-RAM   ursatron 5000

Variante Besonderheit Spezifikation 2347 .01




2348 SE-Z1   4 k sRAM / 16 k EPROM (Ersatz für 2356.02)   ursatron 5000

Variante Besonderheit Spezifikation 2348 .01




2349 SE-A1 4 K sRAM (Ersatz für 2356.01)   ursatron 5000

Variante Besonderheit Spezifikation 2349 .01

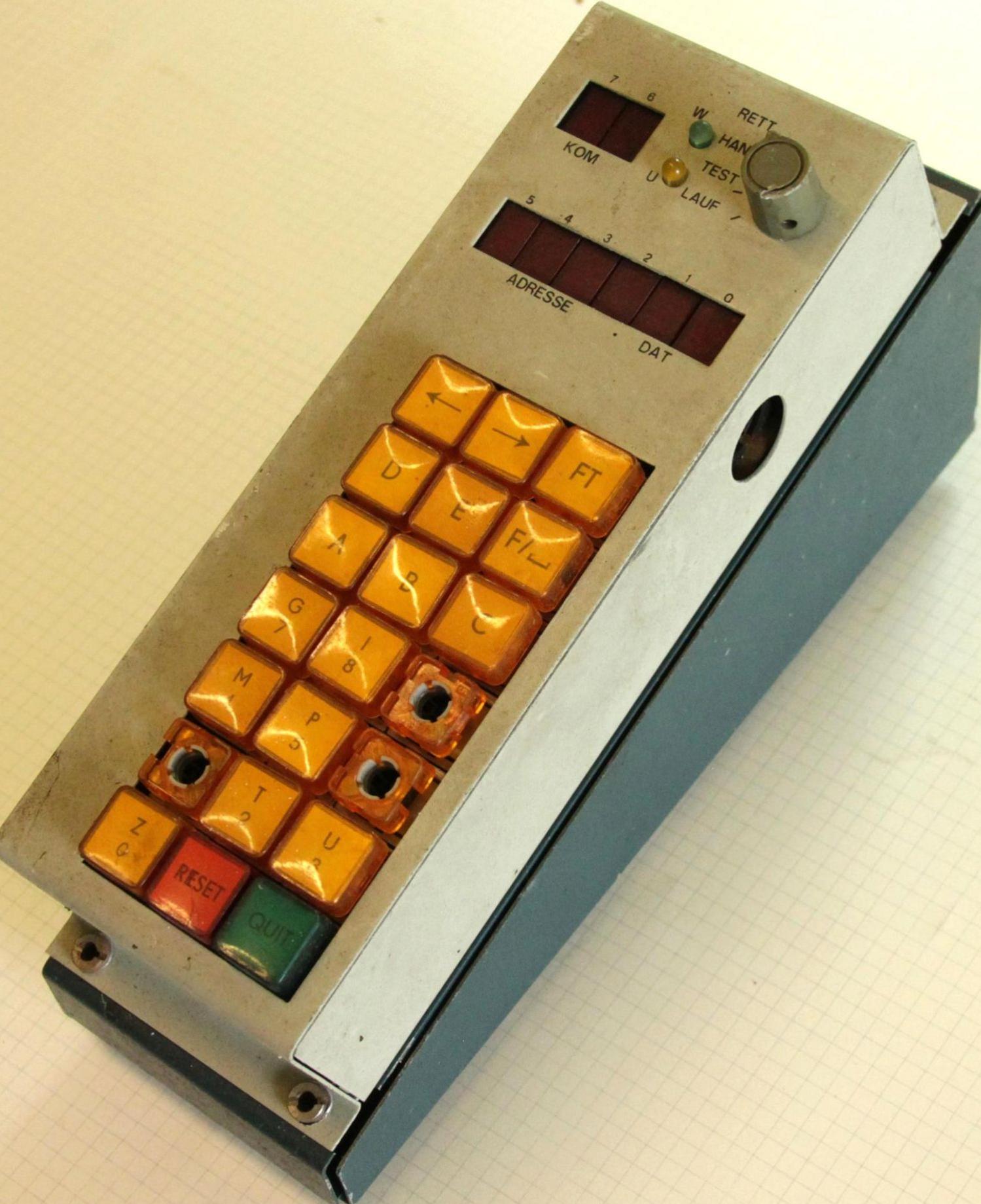

2350 SE-TA Tastatur   ursatron 5000

Variante Besonderheit Spezifikation 2350 .01

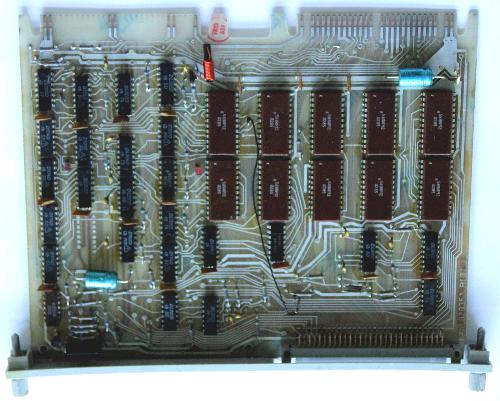

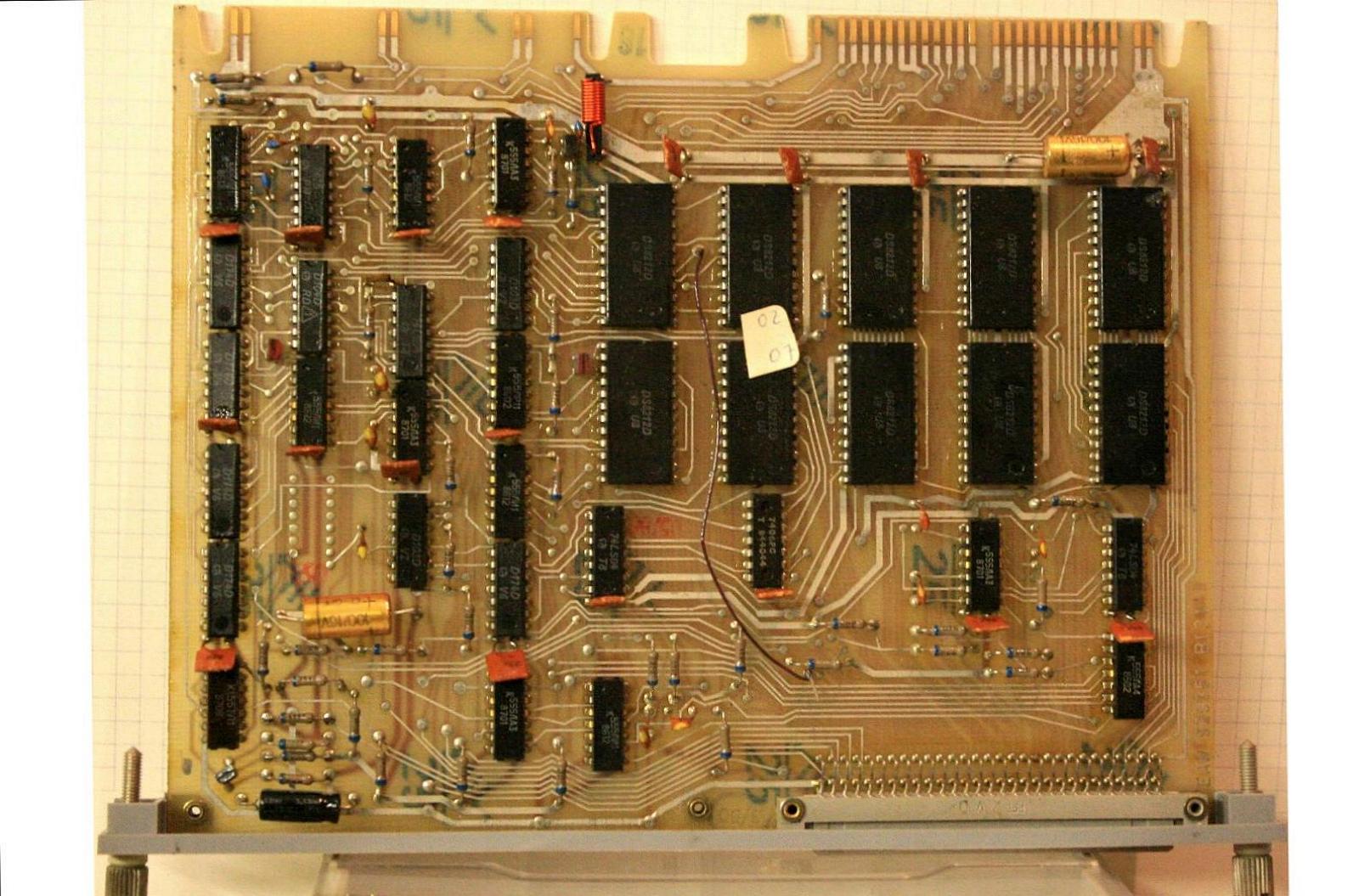

SE-AS 2351 Kopplung Anwendersystem an Service-Einheit ursatron 5000

Variante Besonderheit Spezifikation 2351 .01




2352 SE-TP   SE-Testpunkt, ursatron 5000

Variante Besonderheit Spezifikation 2352 .01




2353 SE-MO   SE-Monitor-Speicher (3K EPORM, 1K RAM), ursatron 5000

Variante Besonderheit Spezifikation 2353 .01




2354 SE-SI   SE-Simulation (4K RAM), ursatron 5000

Variante Besonderheit Spezifikation 2354 .01




2355 SE-ZS   SE-Zusatzspeicher (8K EPROM), ursatron 5000

Variante Besonderheit Spezifikation 2355 .01




2356 SE-AV   SE-Archivspeicher (4.5K RAM / 8K EPROM), ursatron 5000

Variante Besonderheit Spezifikation 2356 .01 Ersatz 2349 2356 .02 Ersatz 2348




2357 SE-AZ SE-Anzeige, ursatron 5000

Variante Besonderheit Spezifikation 2357 .01

2358 Anzeigeeinheit   ursatron 5000

Variante Besonderheit Spezifikation 2358 .01

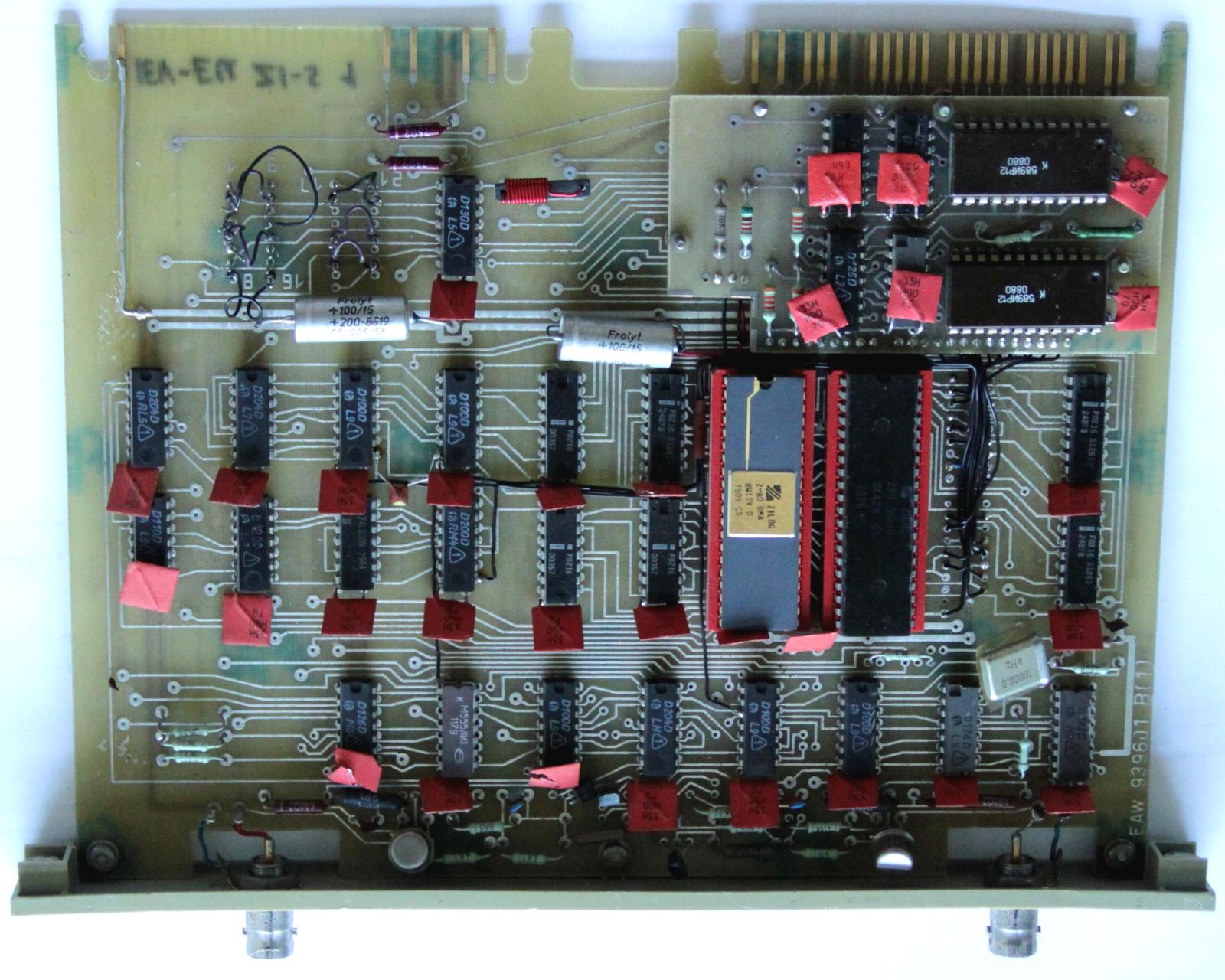

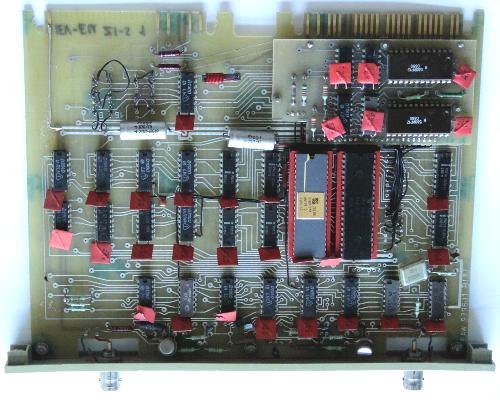

3601 Netzwerk Koax

Variante Besonderheit Spezifikation 3601 .01

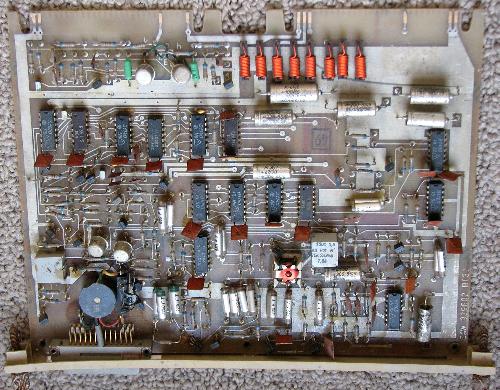

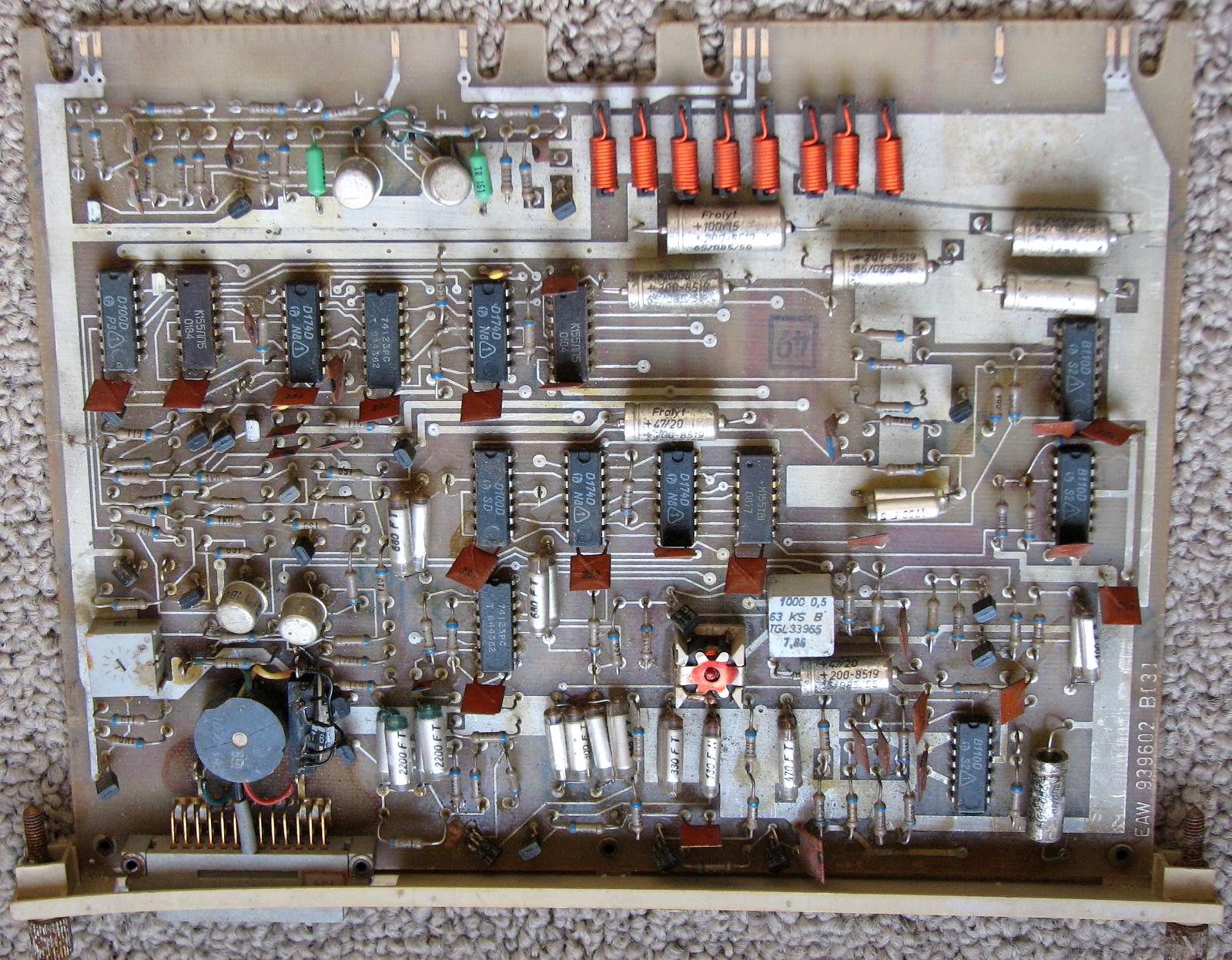

3602 ZI-ÜE Zwischenblockinterface-Übertragungseinheit

Variante Besonderheit Spezifikation 3602 .01

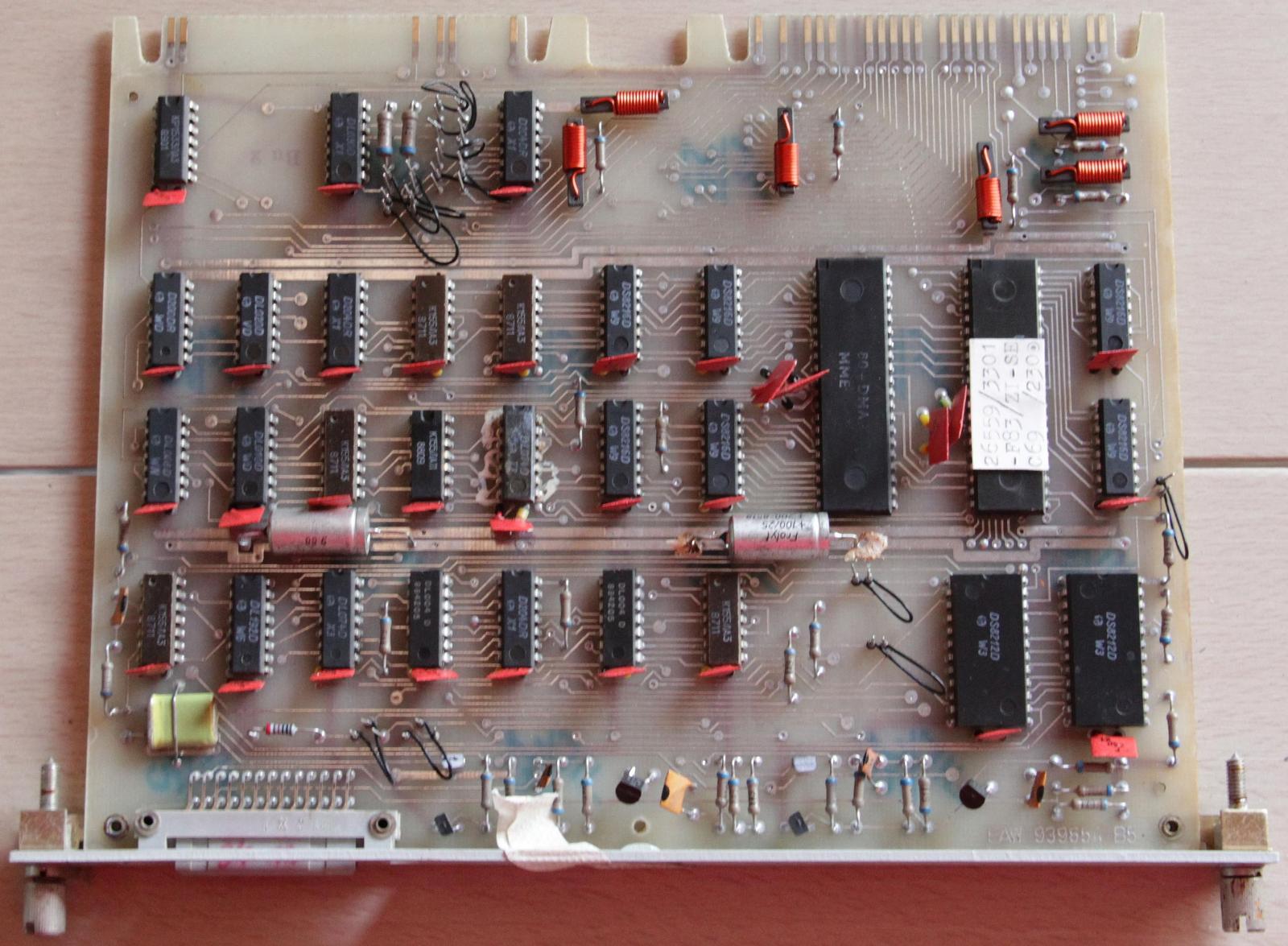

3654 ZI-SE Zwischenblockinterface-Steuereinheit 500 kBit

Variante Besonderheit Spezifikation 3654 .01

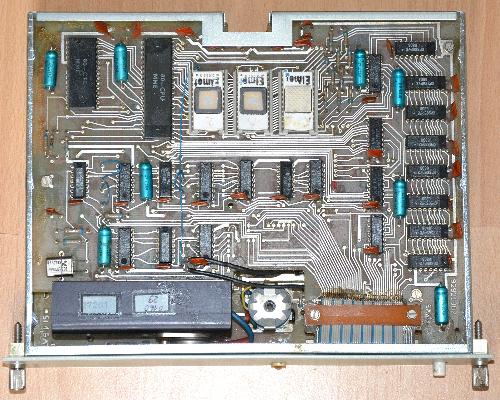

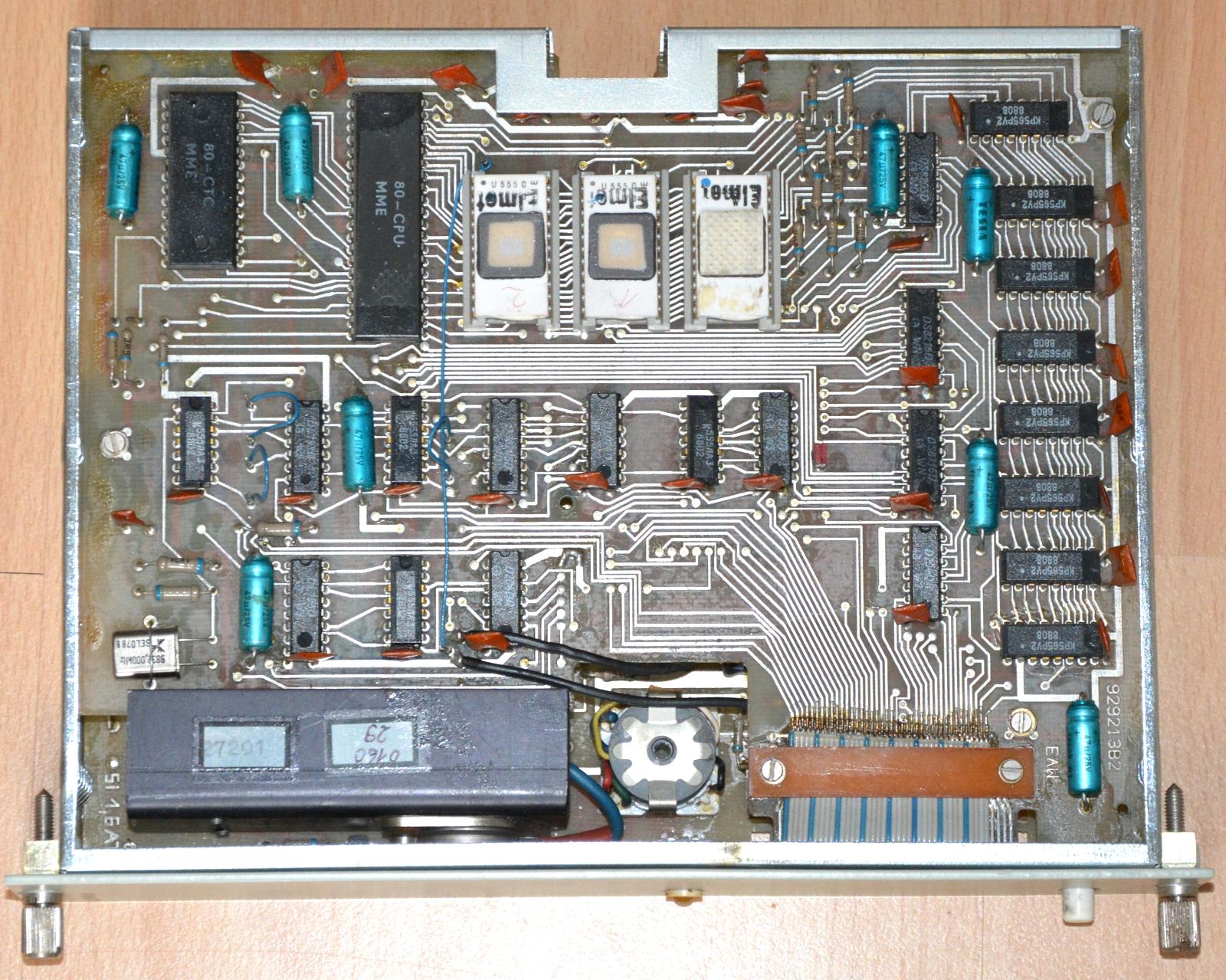

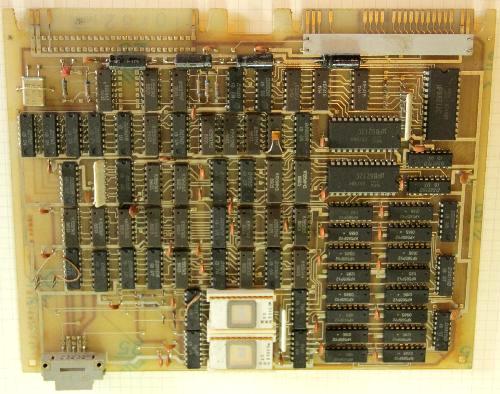

3701 VE1, ZRE mit:

- U 880D;   3 k EPROM (2708) 0000H bis BFFH;   1k sRAM 0C00H bis 0FFFH;   CTC ?H - ?H;   PIO ?H - ?H


Variante Besonderheit Spezifikation 3701 .01

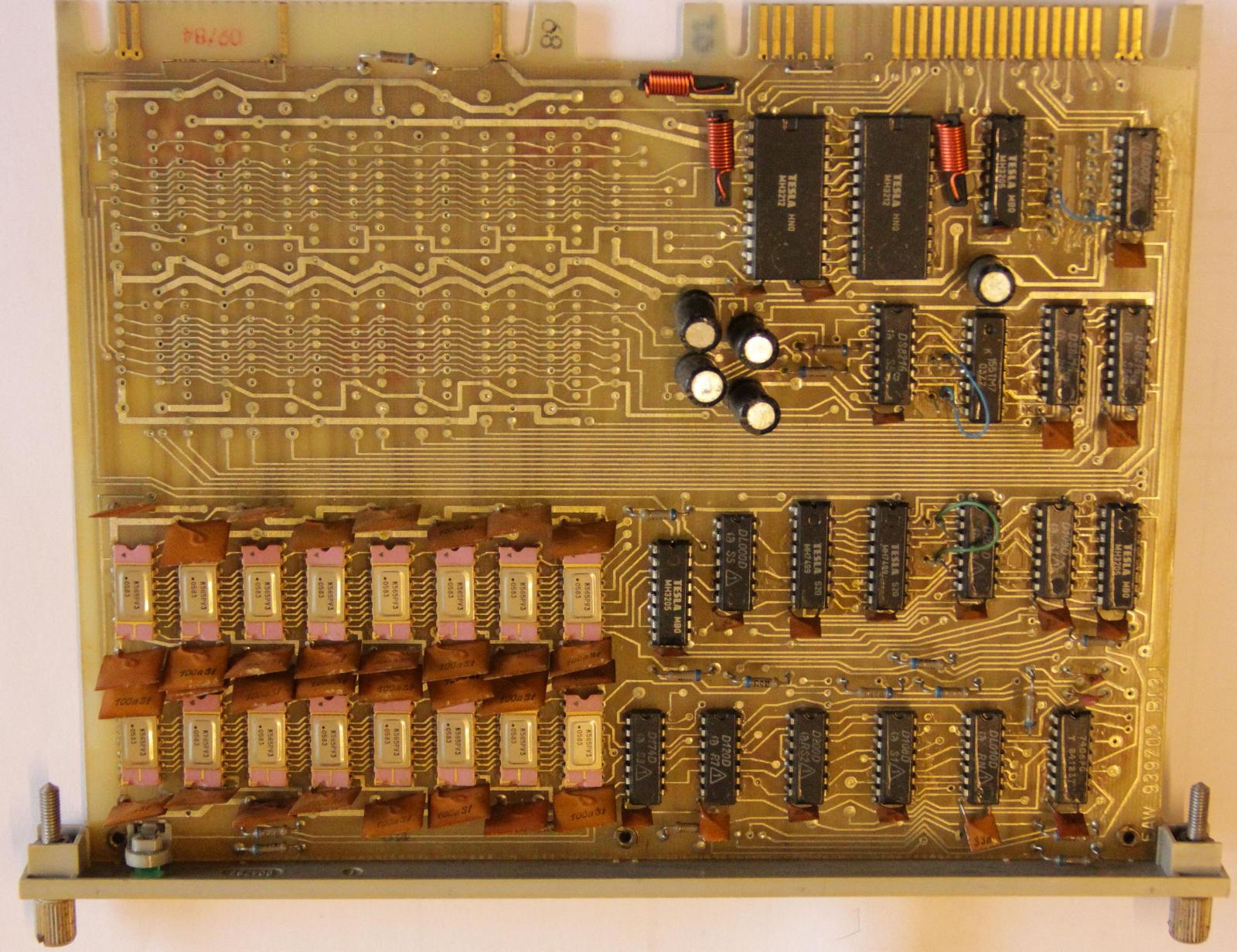

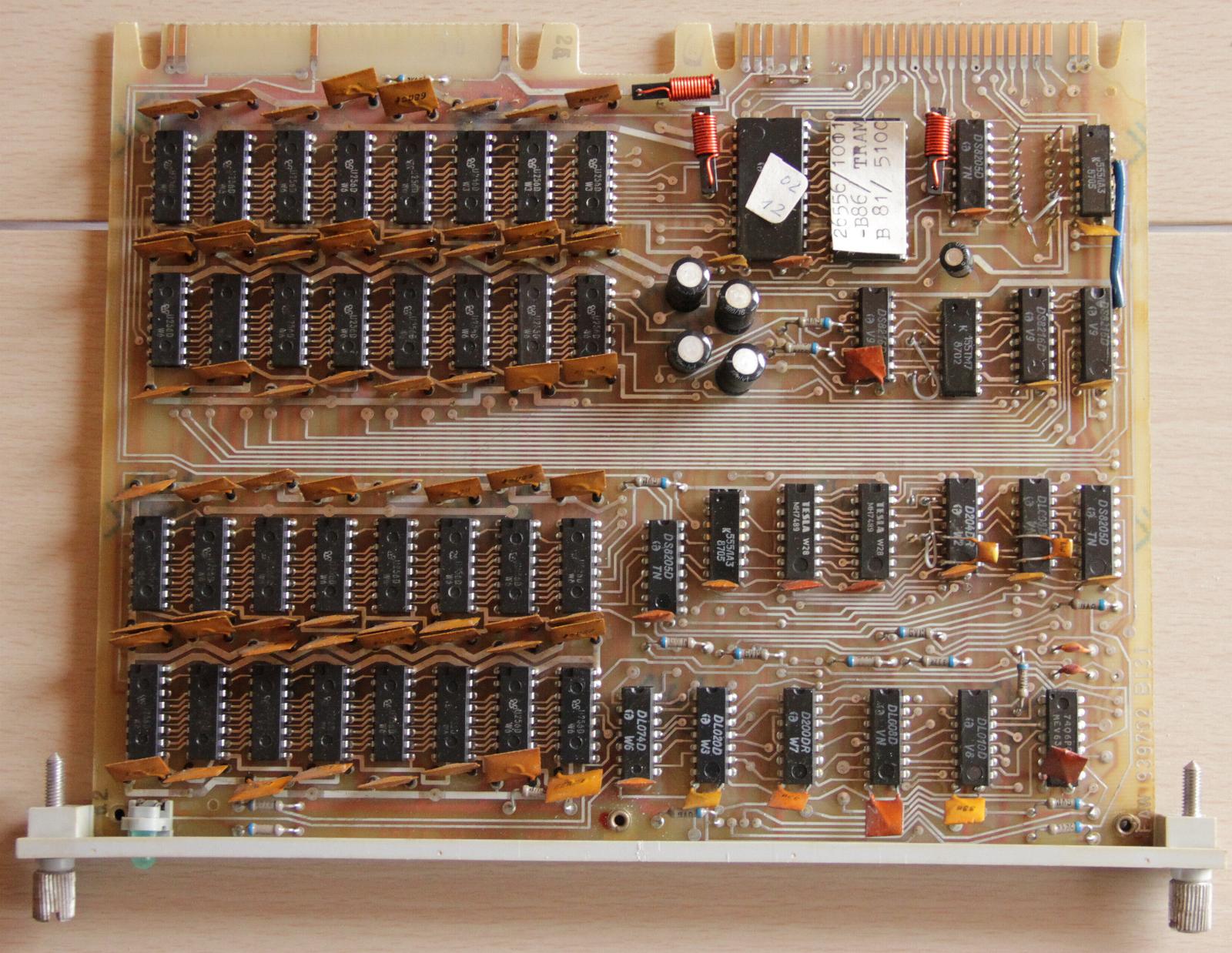

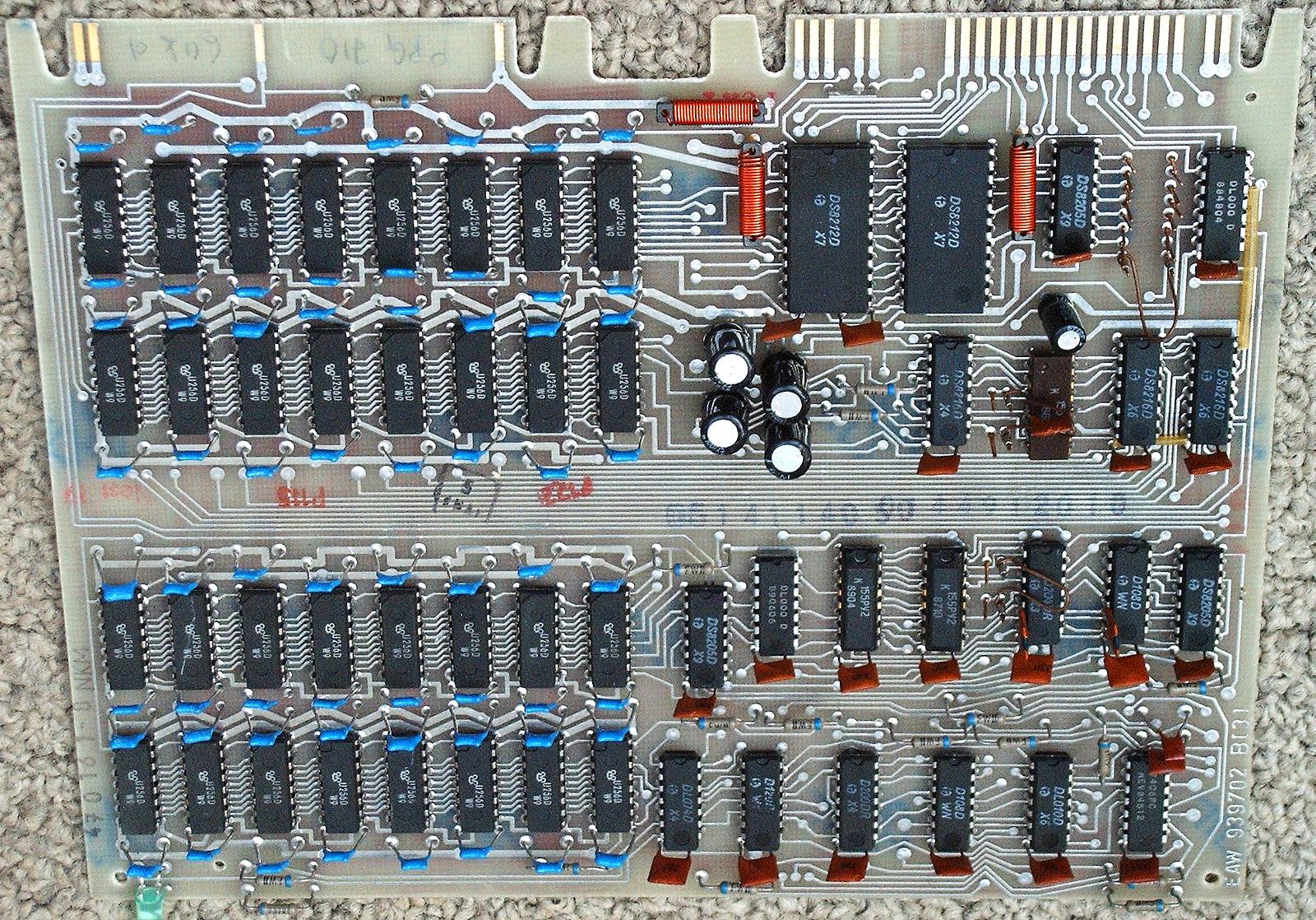

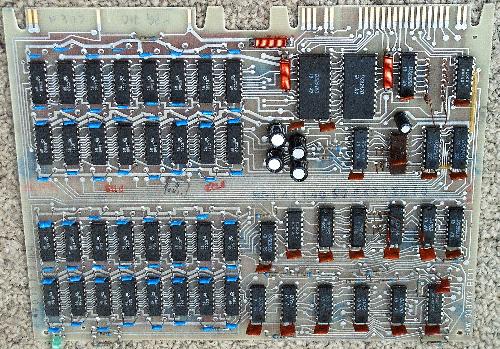

3702 Dynamischer TEST-RAM   ursatron 5000




Variante Besonderheit Spezifikation 3702 .01 3702 .03 URSATRON 5020; T-RAM 32 KB

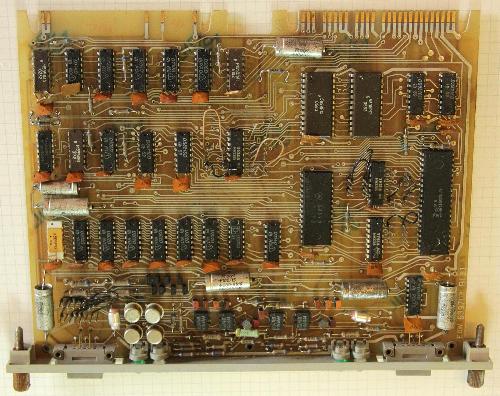

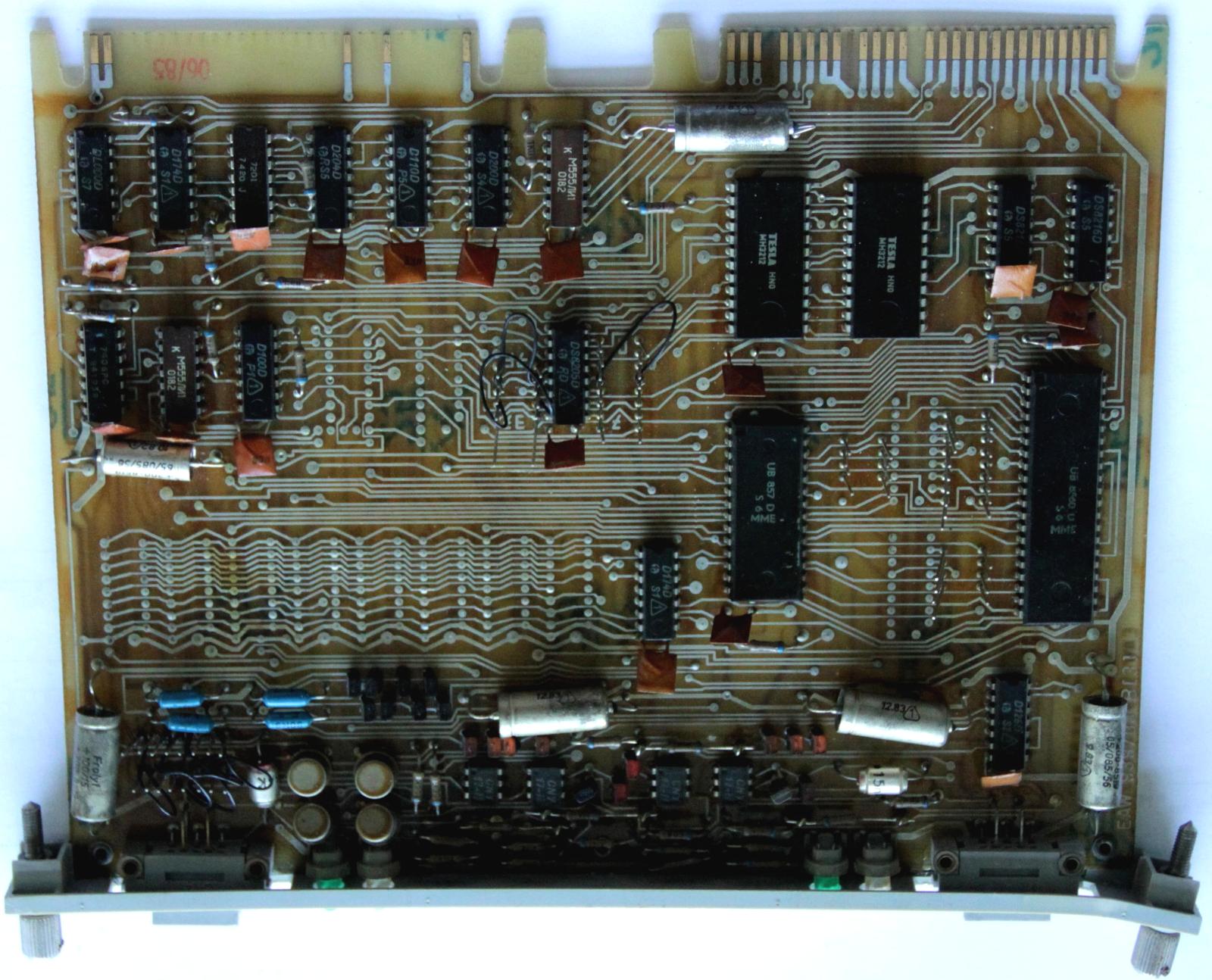

3703 IFSS-Schnittstelle, EMA-RAM ursatron 5000



Variante Besonderheit Spezifikation 3703 .01 URSATRON 5020; EMA-RAM 3703 .02 ohne RAM

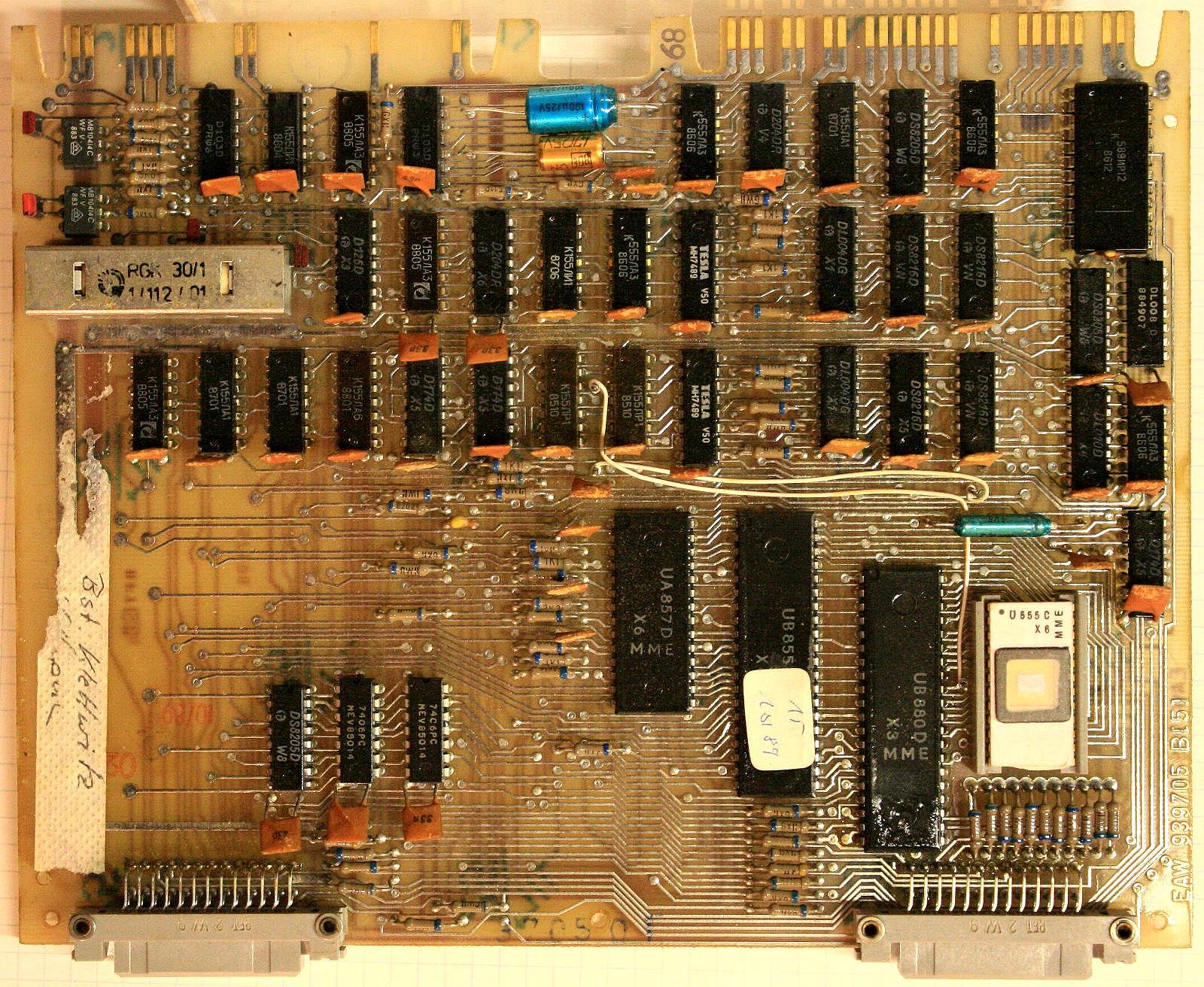

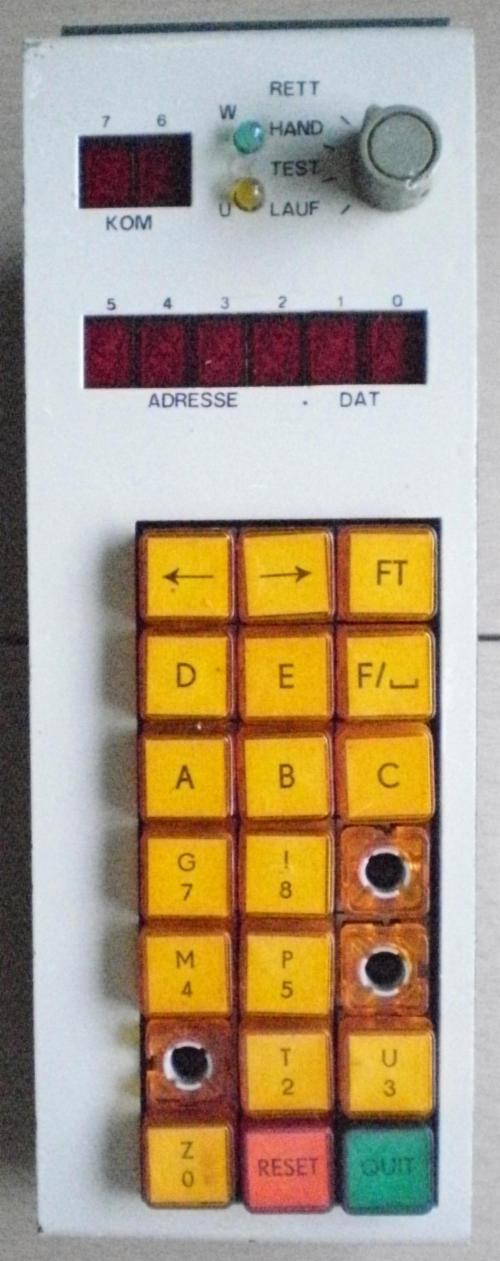

3705 KOMO, Tastatur, Anschluß für EPROM-Programmierung



Variante Besonderheit Spezifikation 3705 .01 eigene CPU IO-Adr: xF6H fest

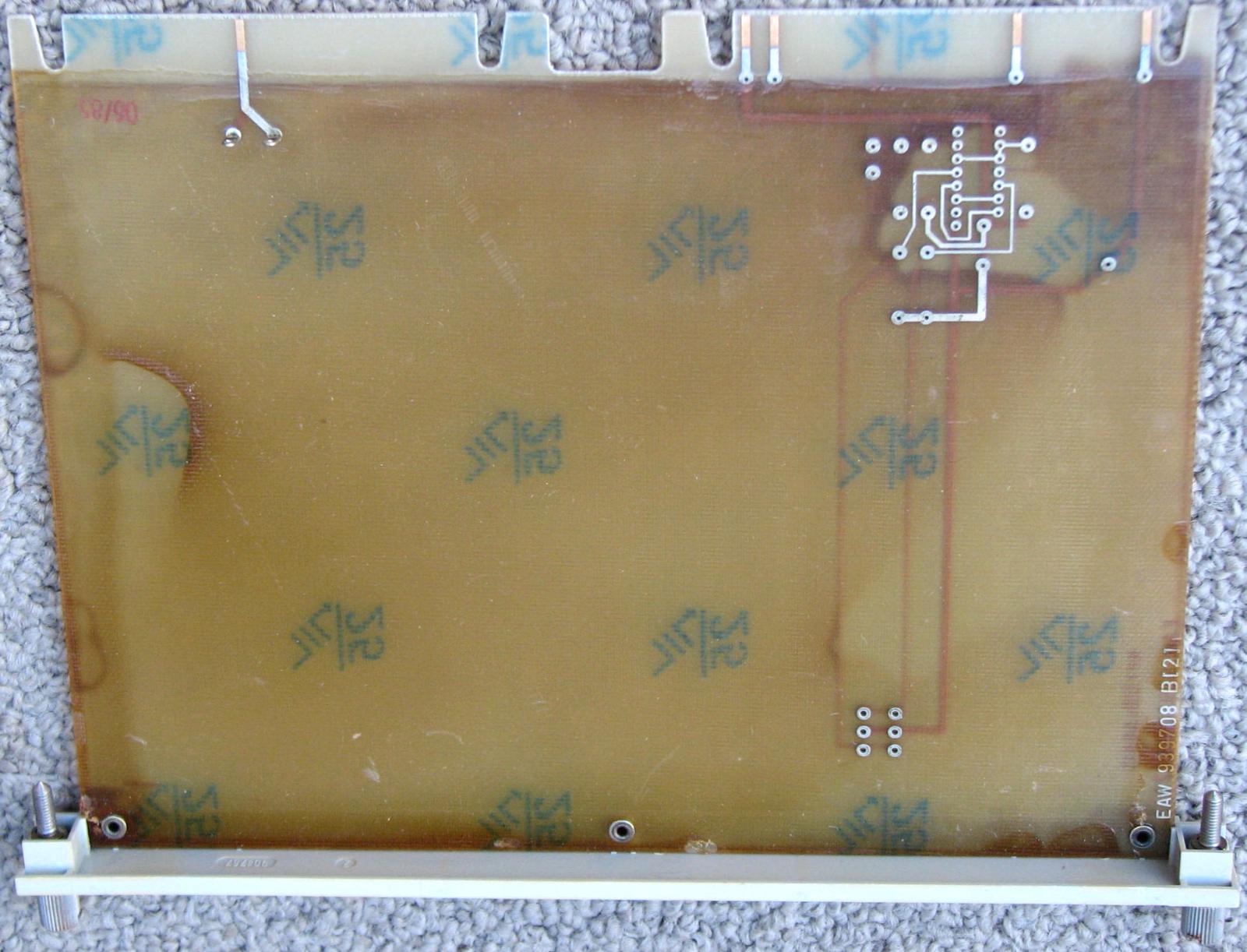

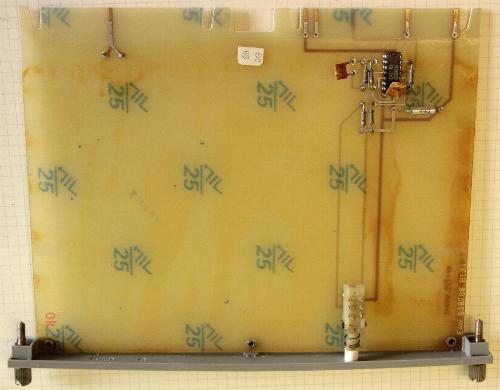

3708 KAB Brückenmodul, RESET



Variante Besonderheit Spezifikation 3708 .01 3708 .02 ohne RESET 3708 .03 ?




3711 TKD   Treiber für Kleindisplay, ursatron 5000

Variante Besonderheit Spezifikation 3711 .01




3712 AKD   Anschluss für Kleindisplay, ursatron 5000

Variante Besonderheit Spezifikation 3712 .01

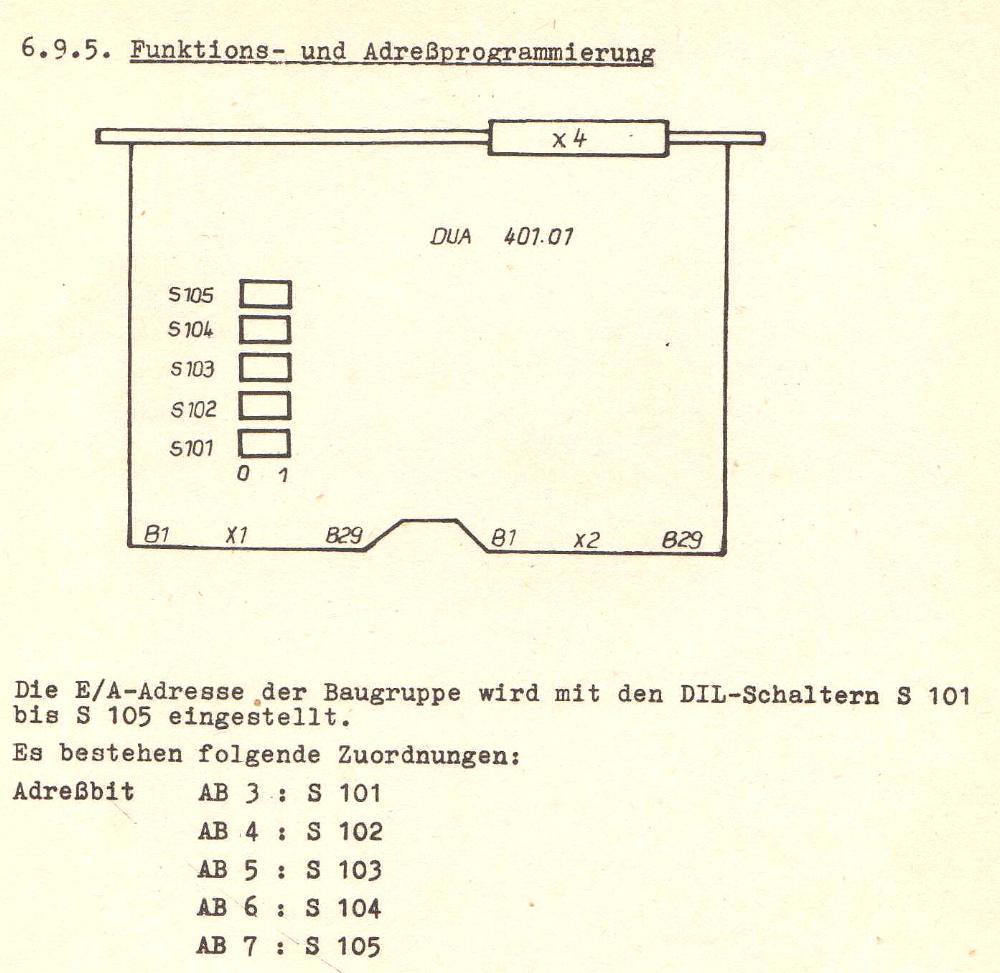

DUA 401 ?

Variante Besonderheit Spezifikation 401.01 ?

Der Aufbaustab audatec-BSE im Computer- und Technikmuseum Halle sucht dringend diese Leiterplatte

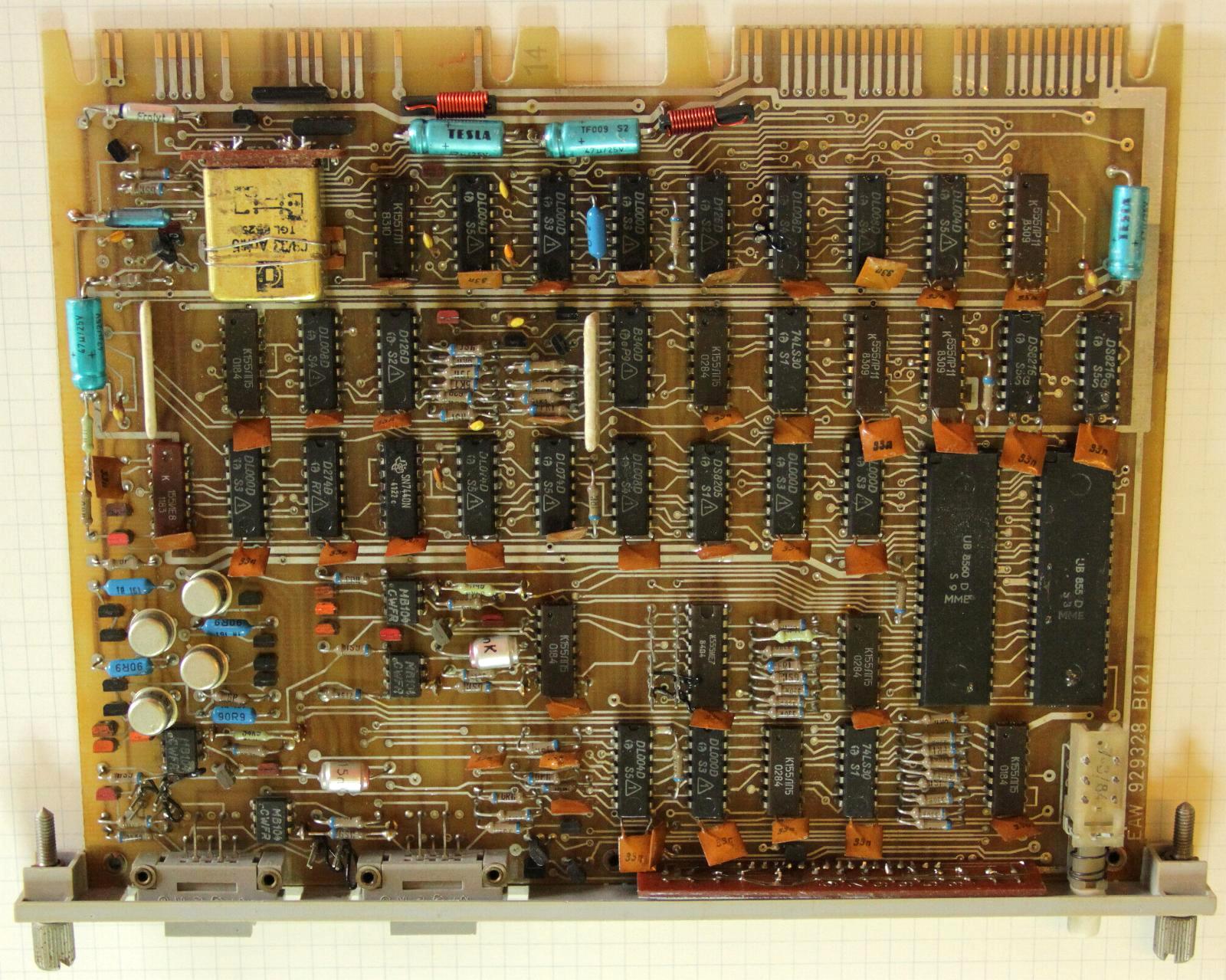

UEW 612.06 / 2328 UEW Überwachungsbaugruppe für audatec SYSTEM 1



Variante Besonderheit Spezifikation 2328 .01 2328 .02 ohne SIO

Variante Besonderheit Spezifikation 612.06 IO: 90 - 93H PIO, 94-97H CTC IFSS

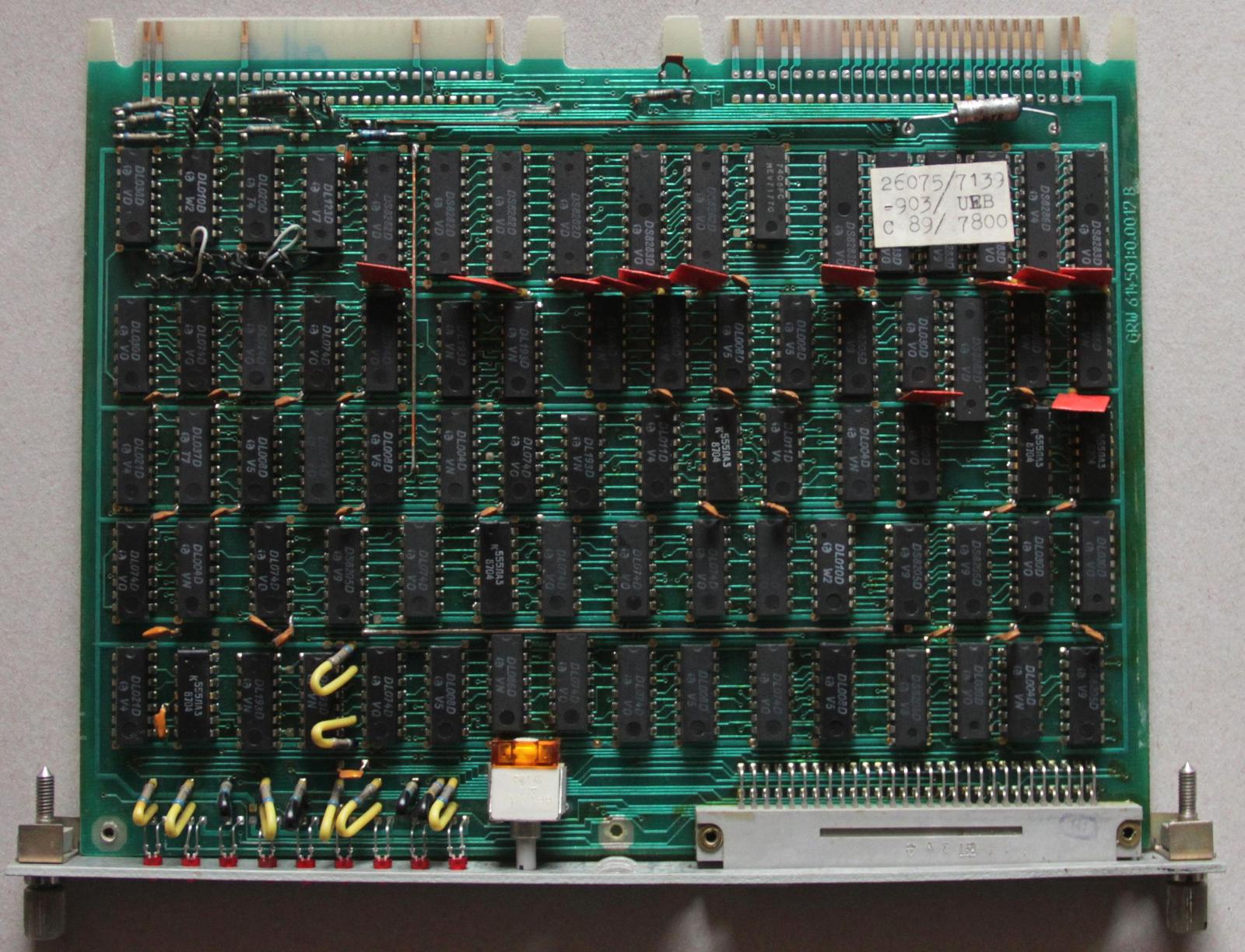

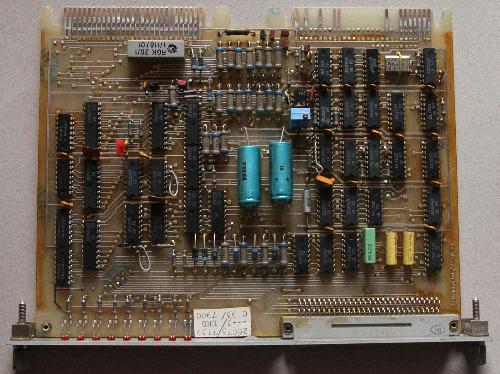

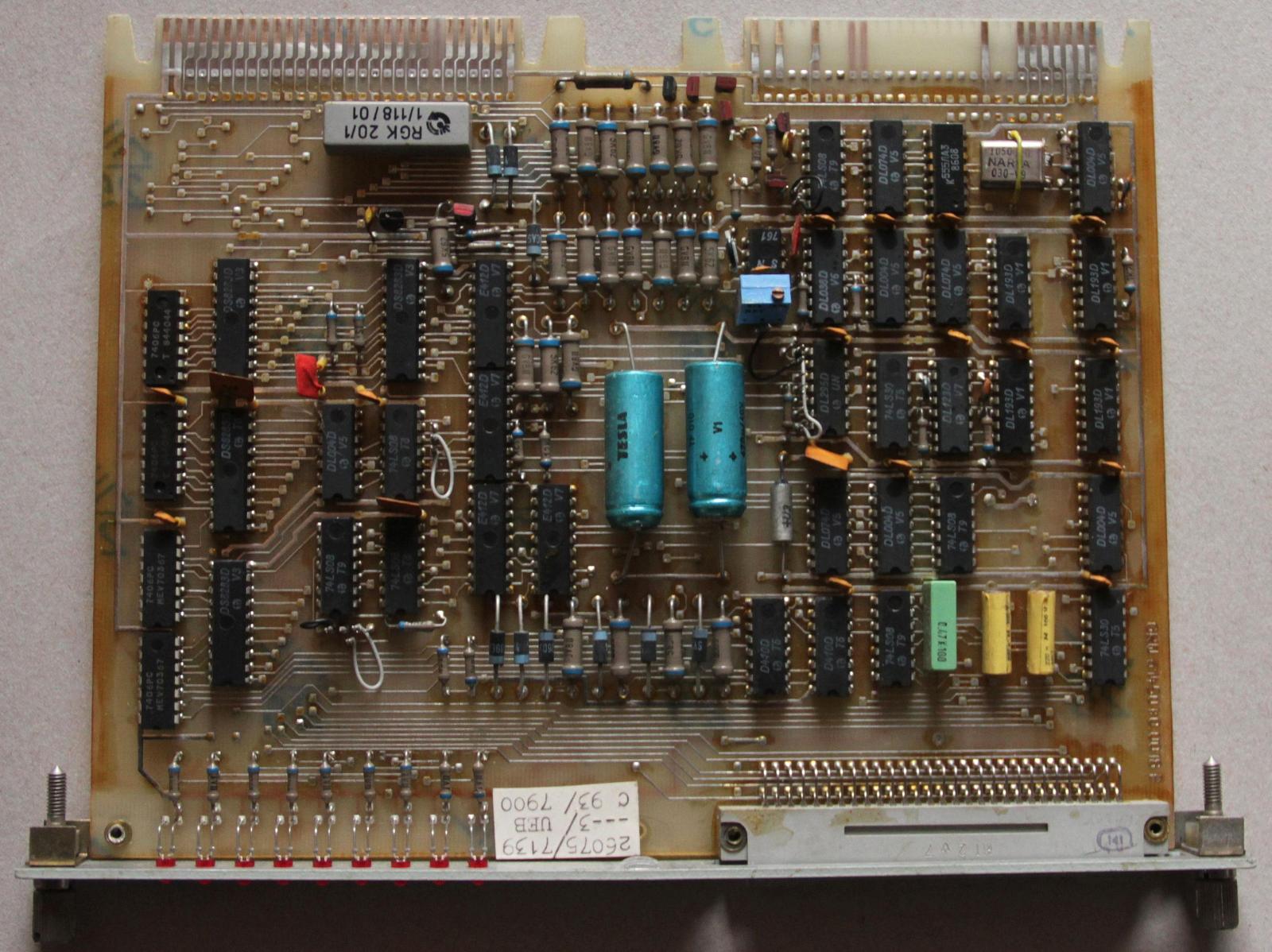

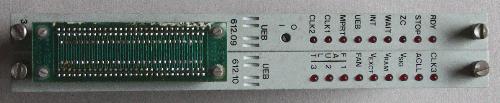

UEB 612.09 und 612.10 Überwachungsbaugruppe für audatec SYSTEM 2



Variante Besonderheit Spezifikation 612.09 IO: 90 - 93H PIO, 94-97H CTC fest 612.10 . -




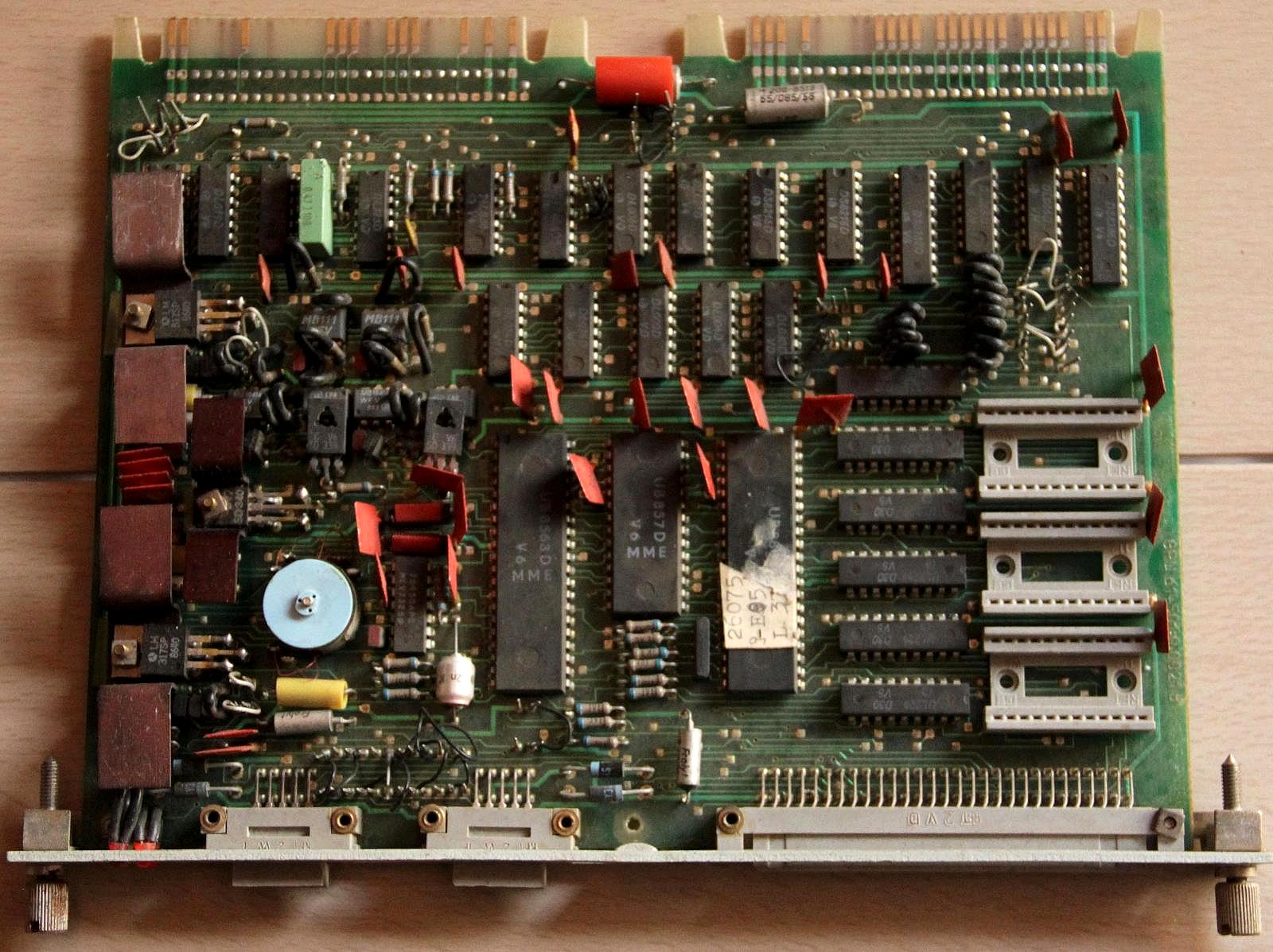

ISI 612.11 Zwei Serielle Schnittstellen mit eigener U880 CPU

Variante Besonderheit Spezifikation 612.11 IFSS

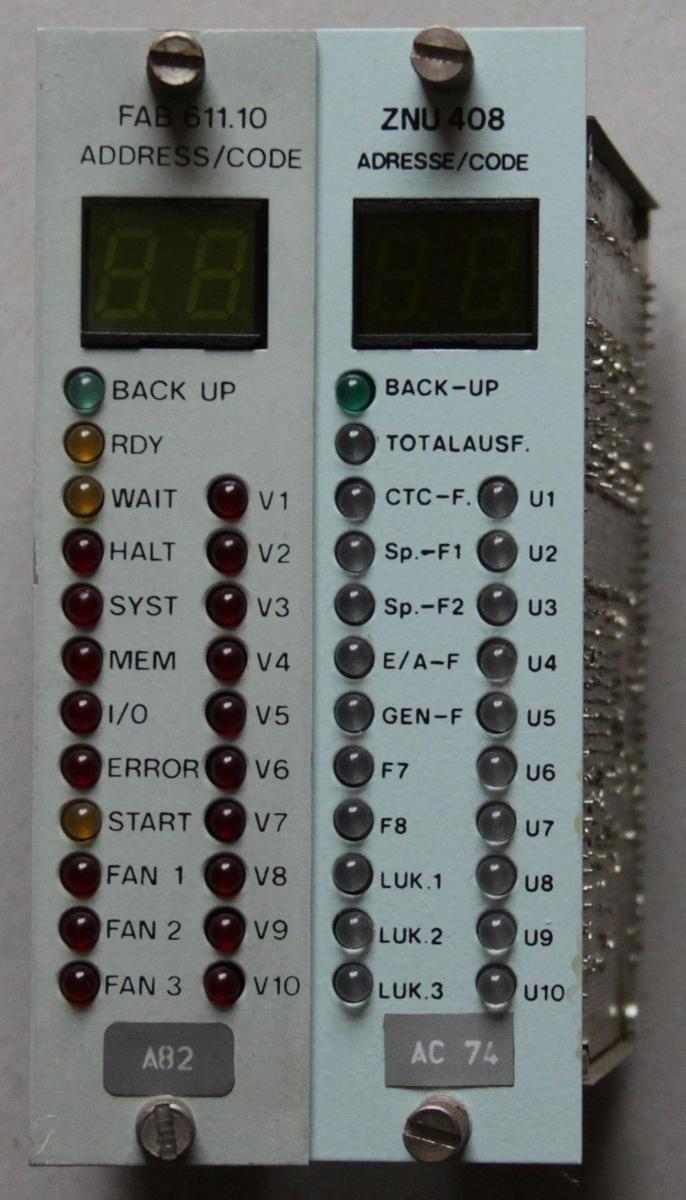

ZNU 408 / FAB 611.10 Überwachungsbaustein

Variante Besonderheit Spezifikation ZNU 408 audatec System 1   Ziffer-Ansteuerung über 2331 DA-R FAB 611.10 audatec System 2   Ziffer-Ansteuerung über 612.10 UEB

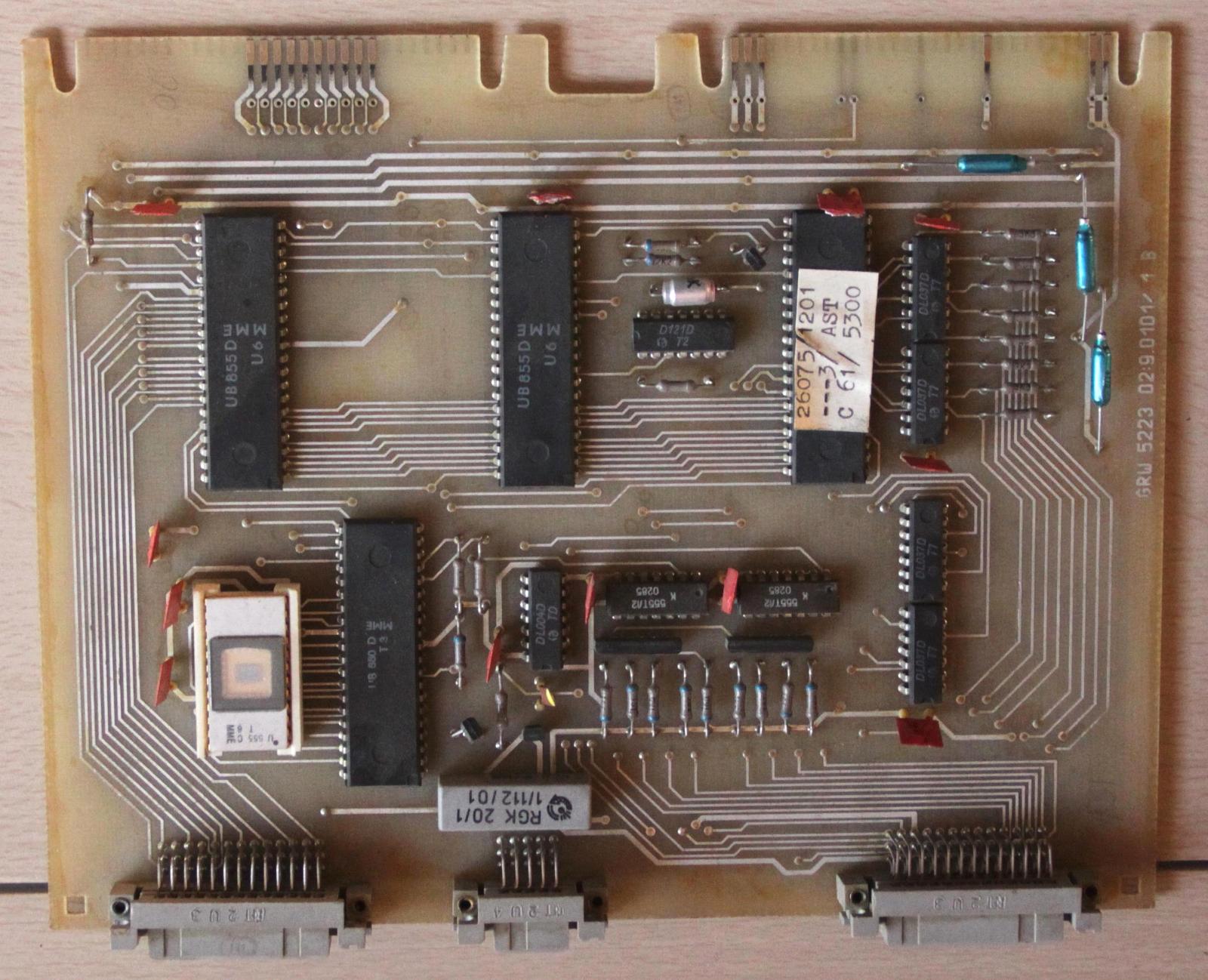

5223 Anschluss Parallel-Tastatur für PSR (Pult-Steuer-Rechner)

Variante Besonderheit Spezifikation 5223.01

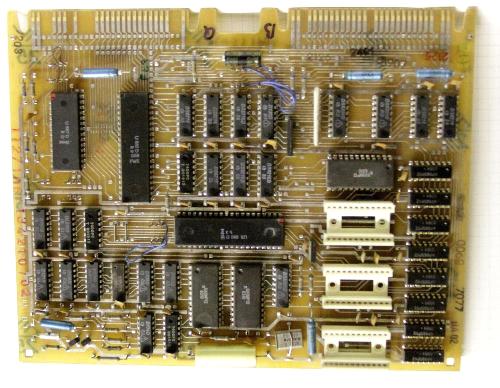

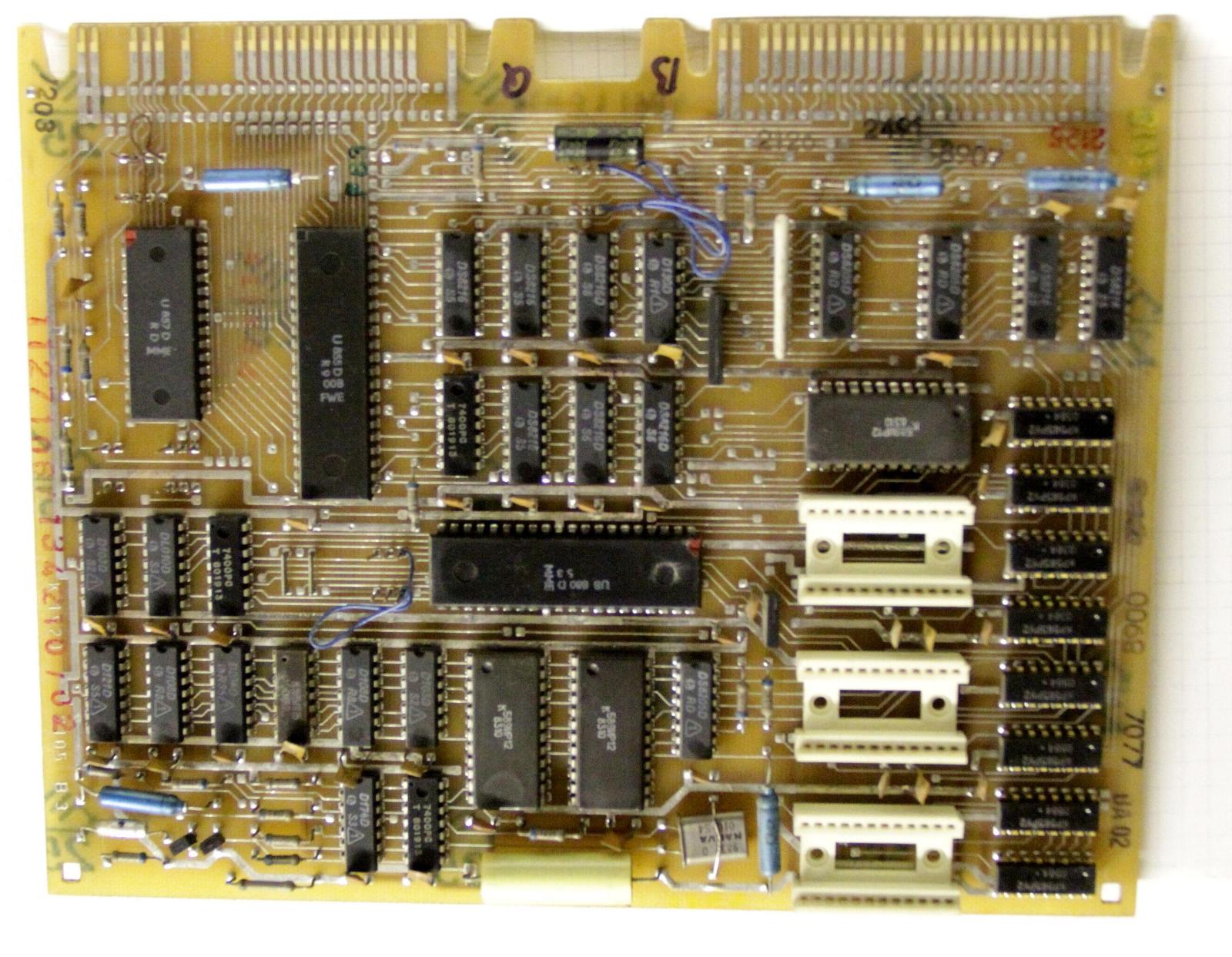

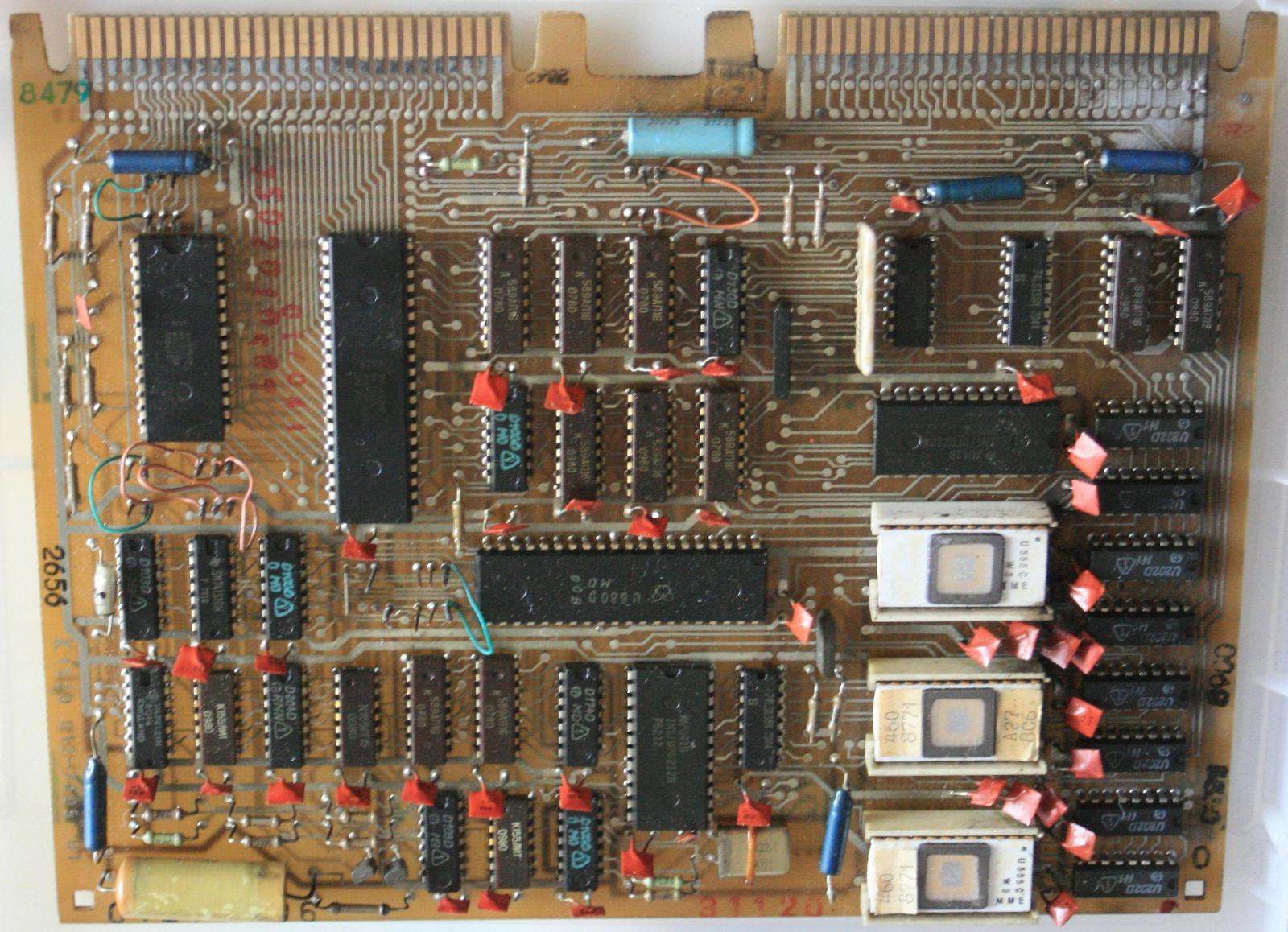

K 2521.05 ZRE mit:

- U 880D;   3 k EPROM (2708) 0000H bis BFFH;   1k sRAM 0C00H bis 0FFFH;   CTC 80H - 83H;   PIO 84H - 87H

neue Version	alte Version

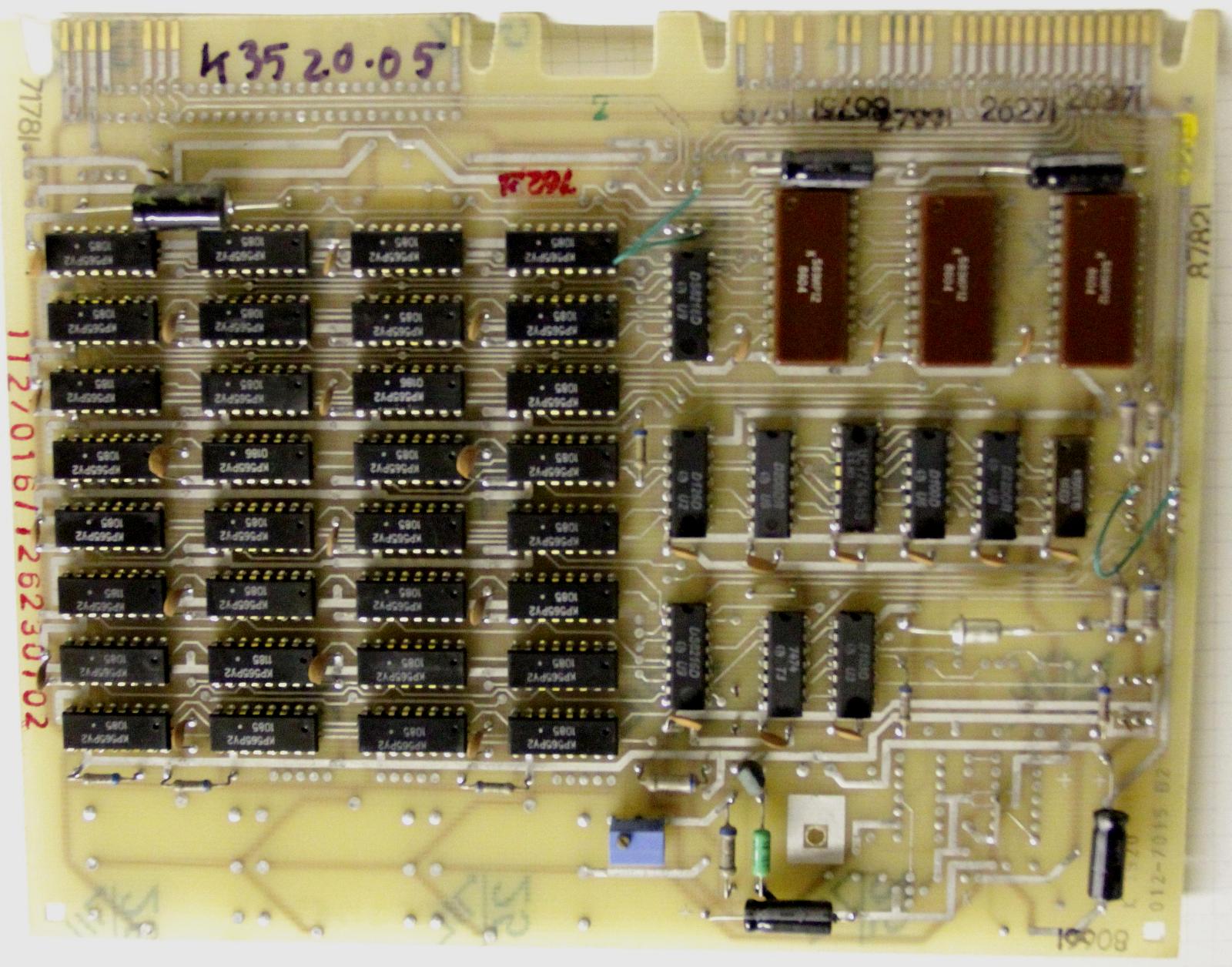

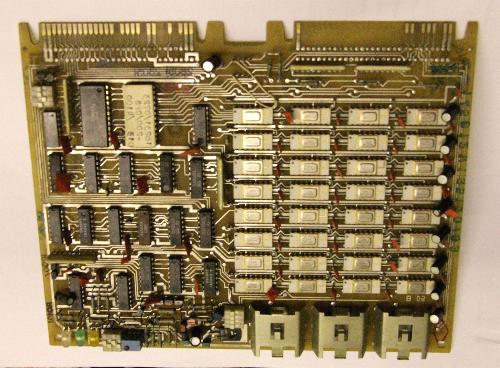

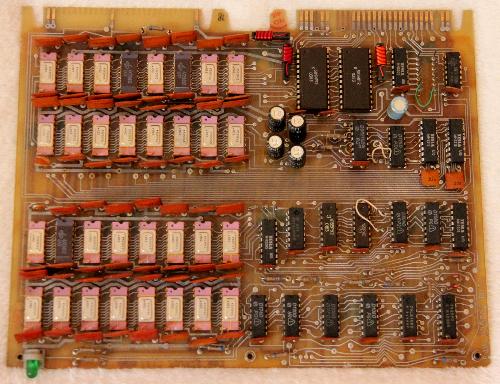

K 3520.05 4K sRAM




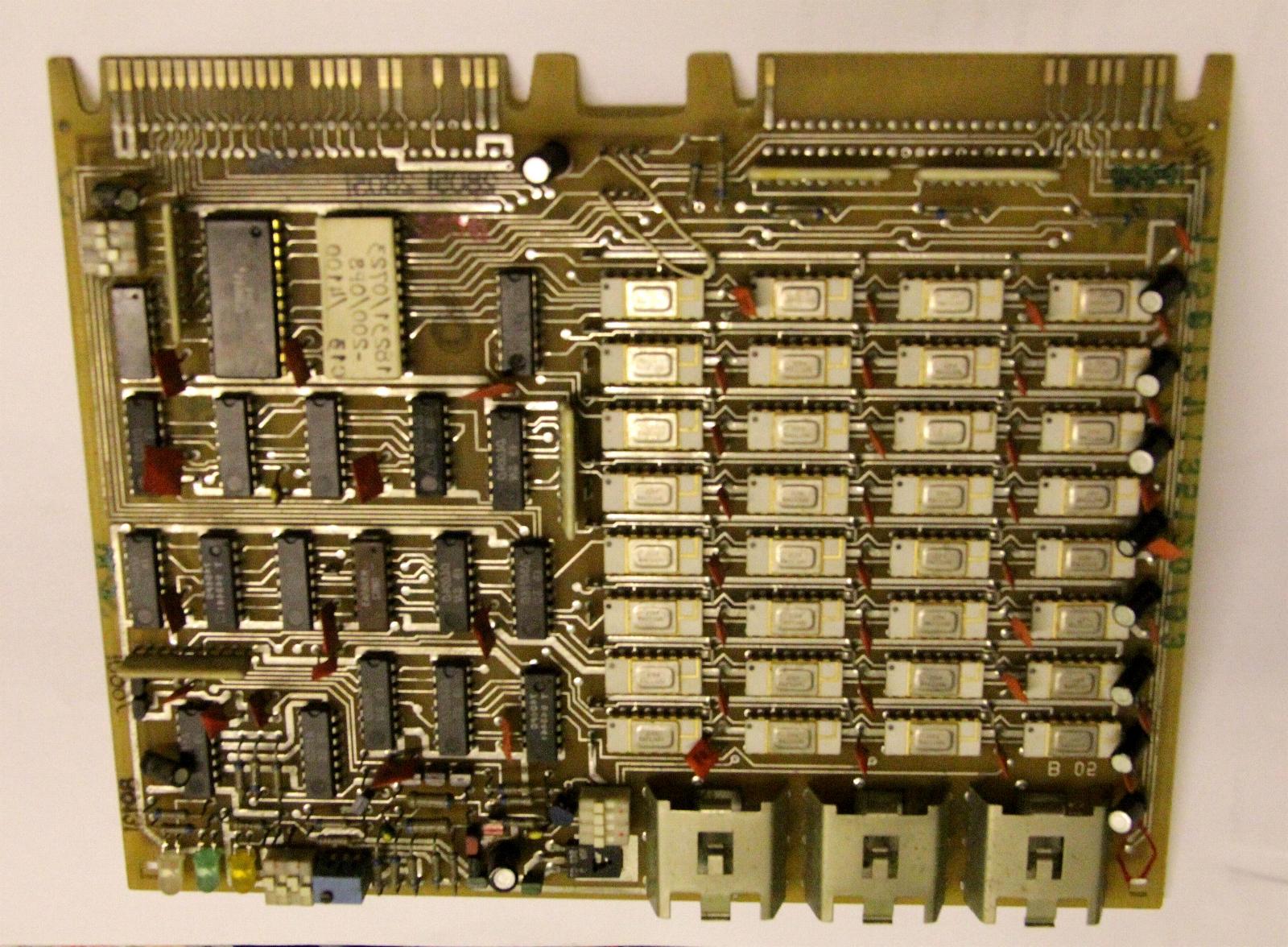

K 3521.05 4K CMOS-RAM

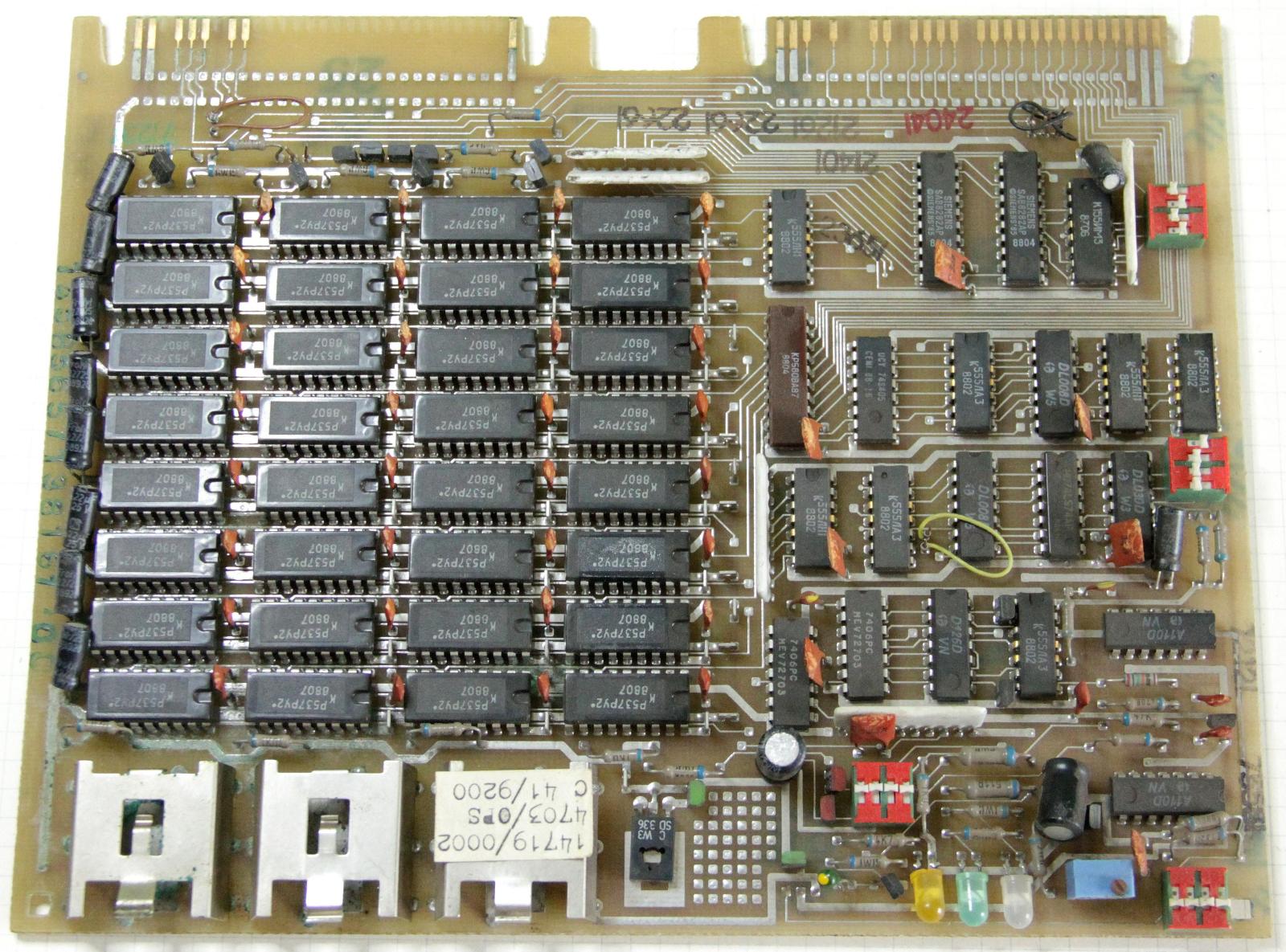

K 3521.35 16k CMOS-RAM   (045-8555)




K 3523.05 16k CMOS-RAM   (045-8565)

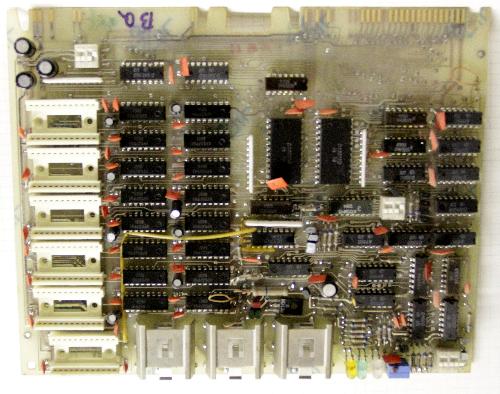

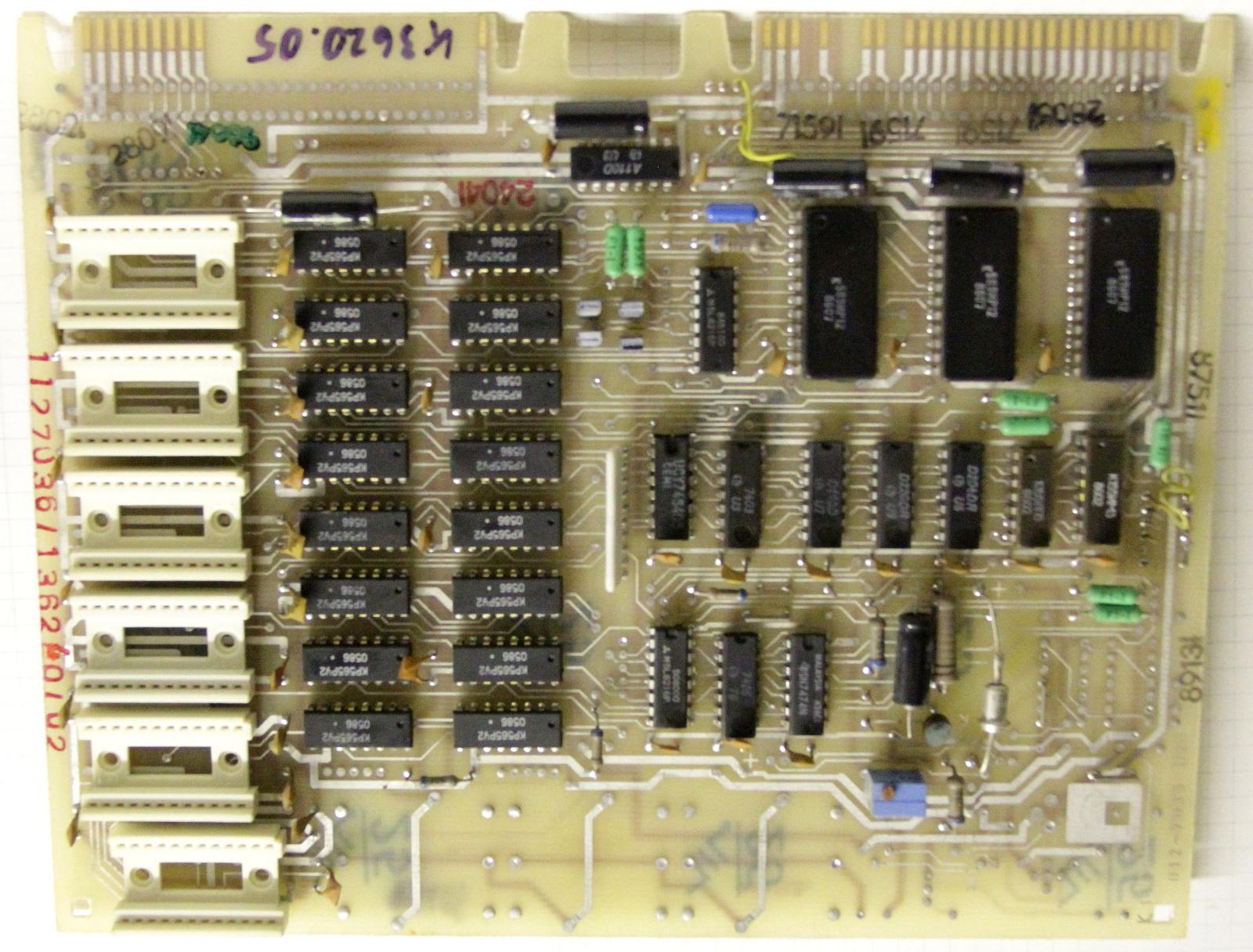

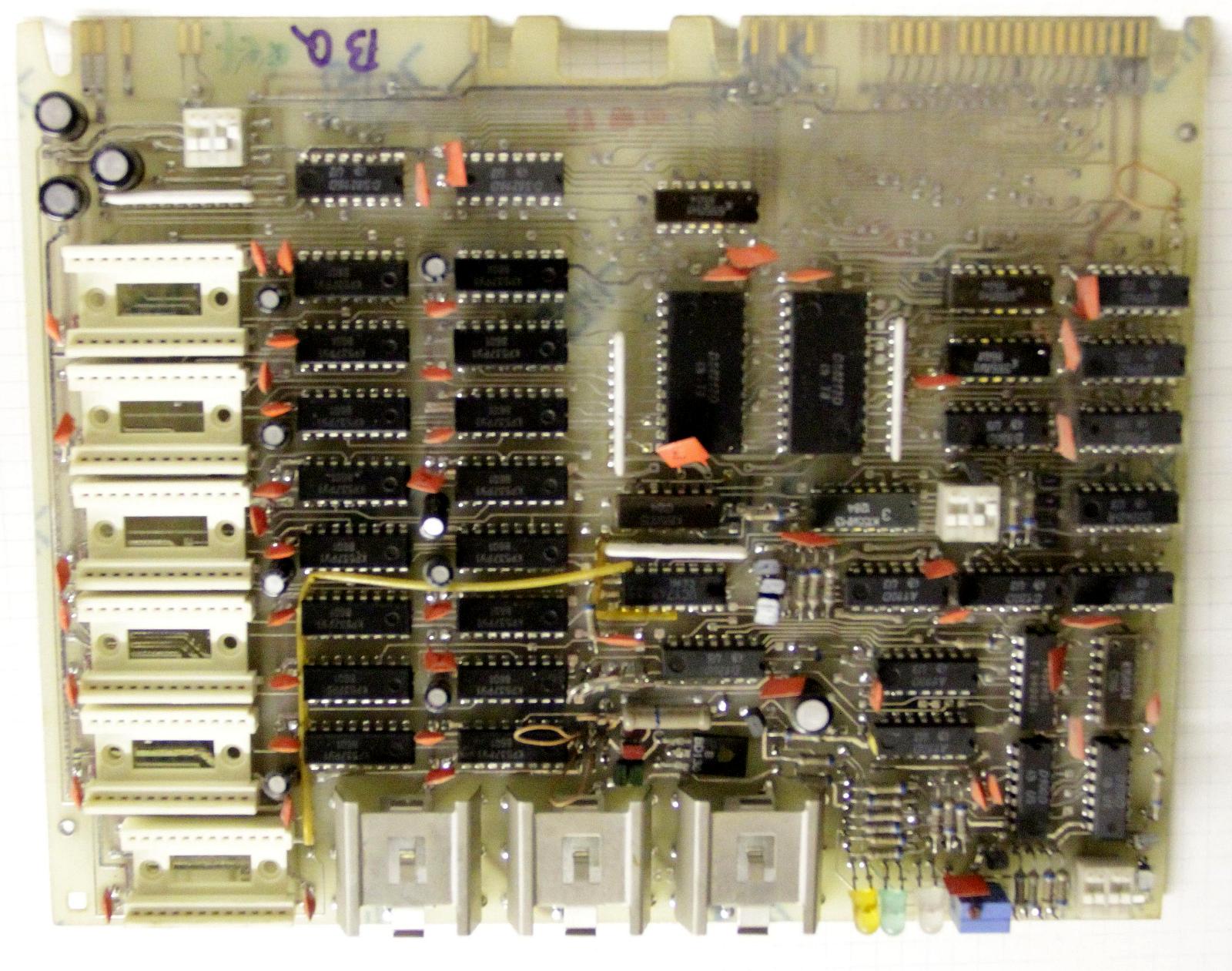

K 3620.x5 2k sRAM und 6k EPROM




s/w Bilschirmkarte ABS K 7024.35 24 x 80 Zeichen




s/w Bilschirmkarte ABS K 7023 16 x 64 Zeichen




Farb-Bilschirmkarte K7029 32 x 64 Zeichen

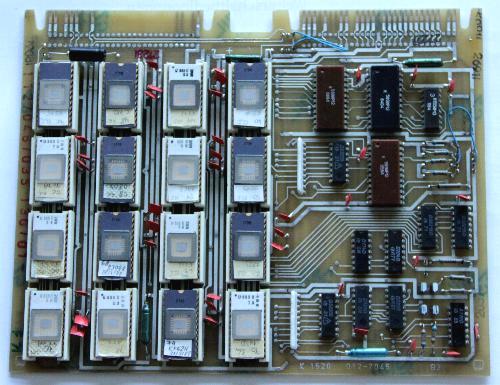

K 3820.05 16k EPROM

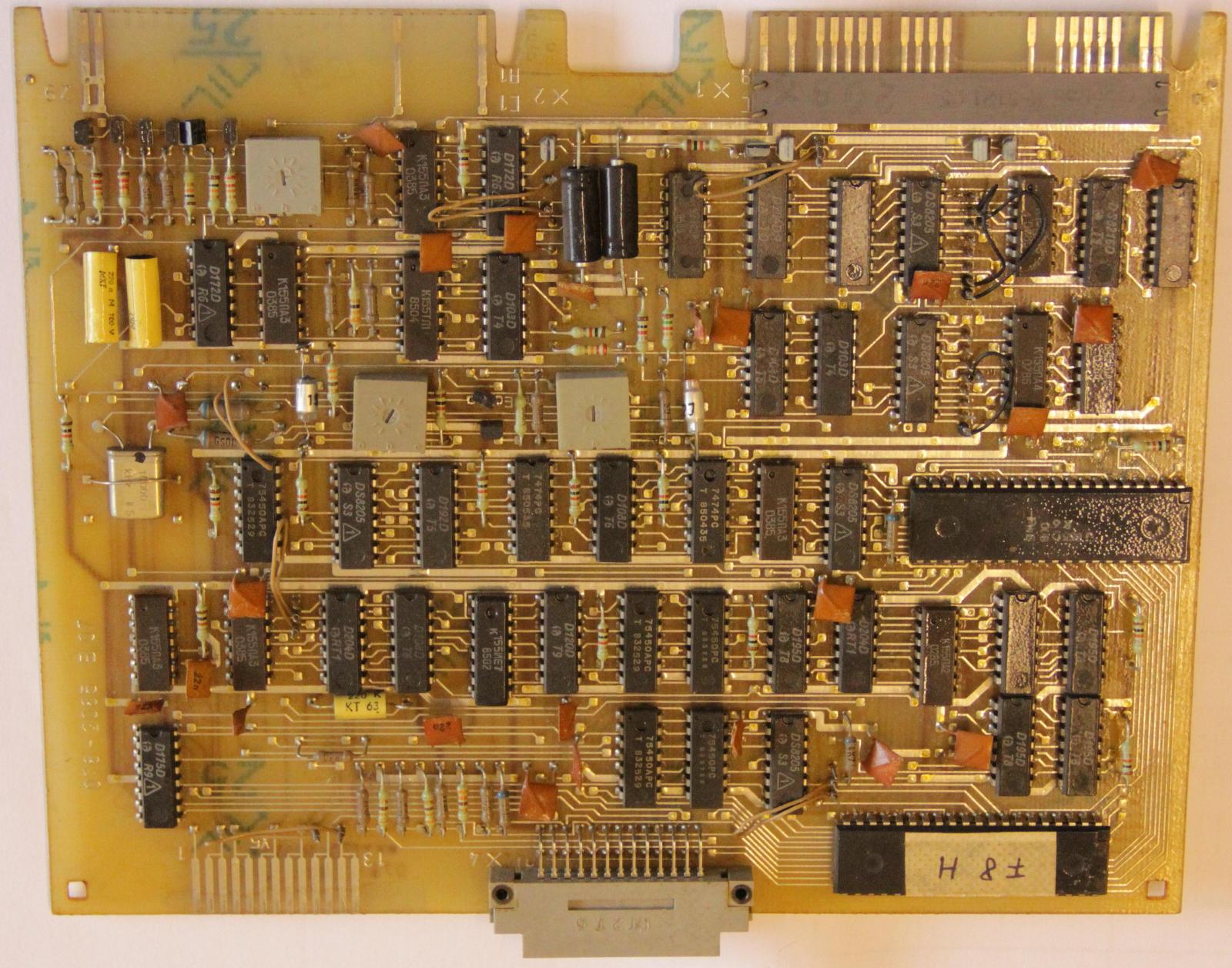

AFS FD-Ansteuerung




PPE K 0420 / PAE K 0422 EPROM-Programmiereinheit

Variante Besonderheit Spezifikation K 0420 feste Adresse 00H




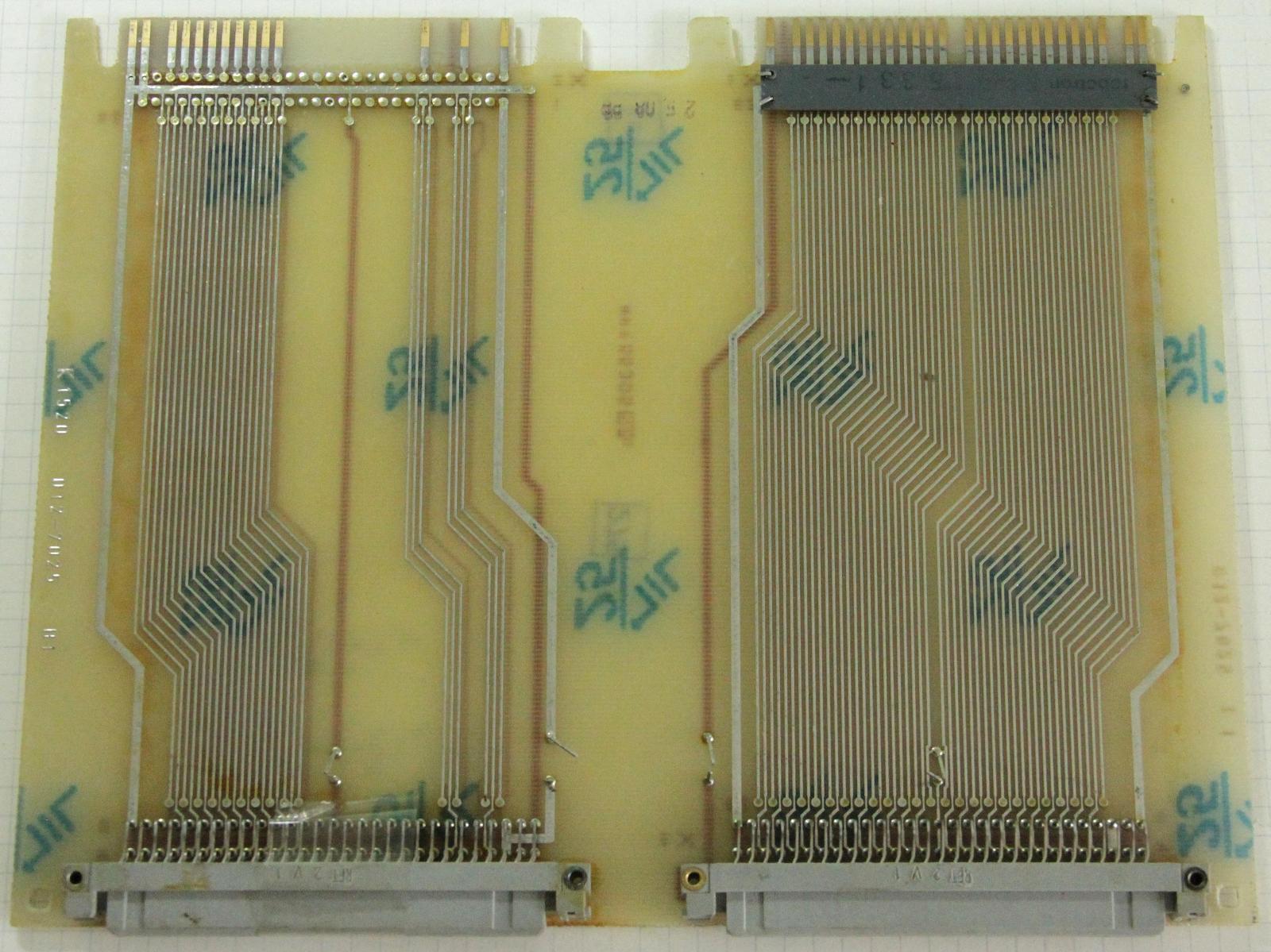

K 0522.05 VLA Verlängerungsadapter

Gegenstück zu 2329 Busverlängerung

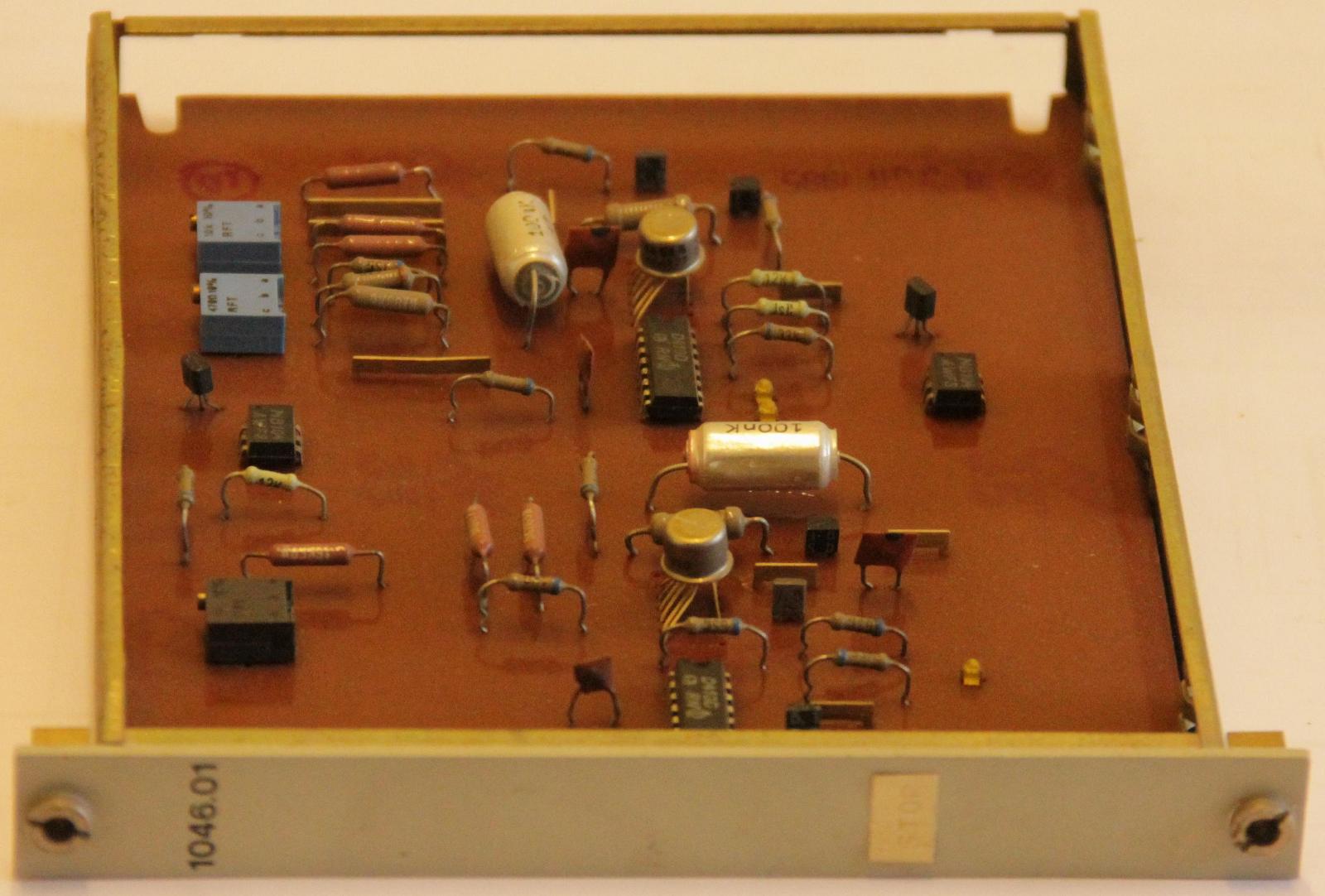

1046   Überwachung, Komperator

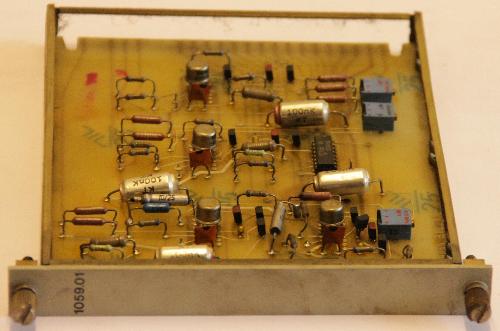

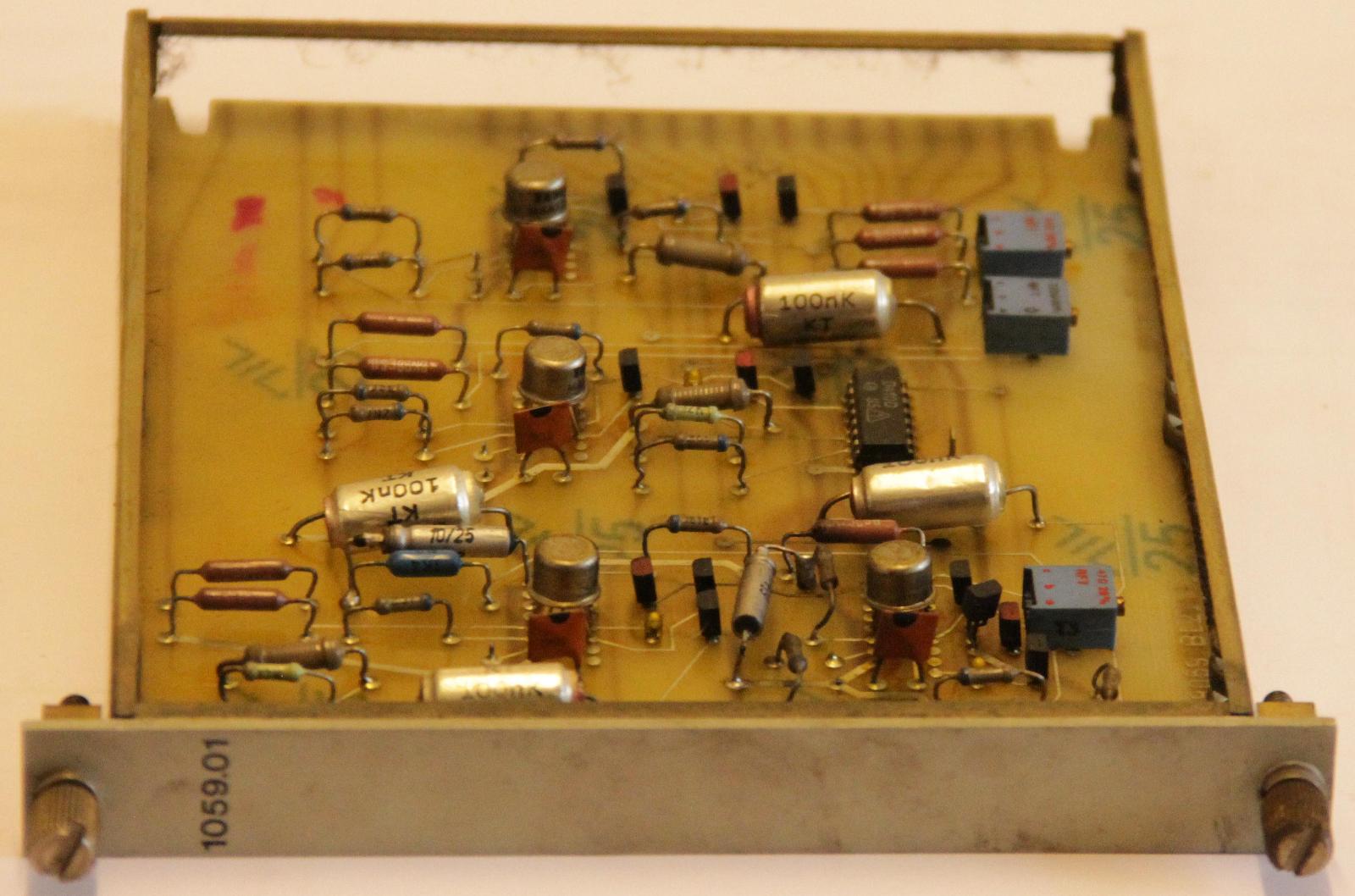

1059   Überwachung, Komperator

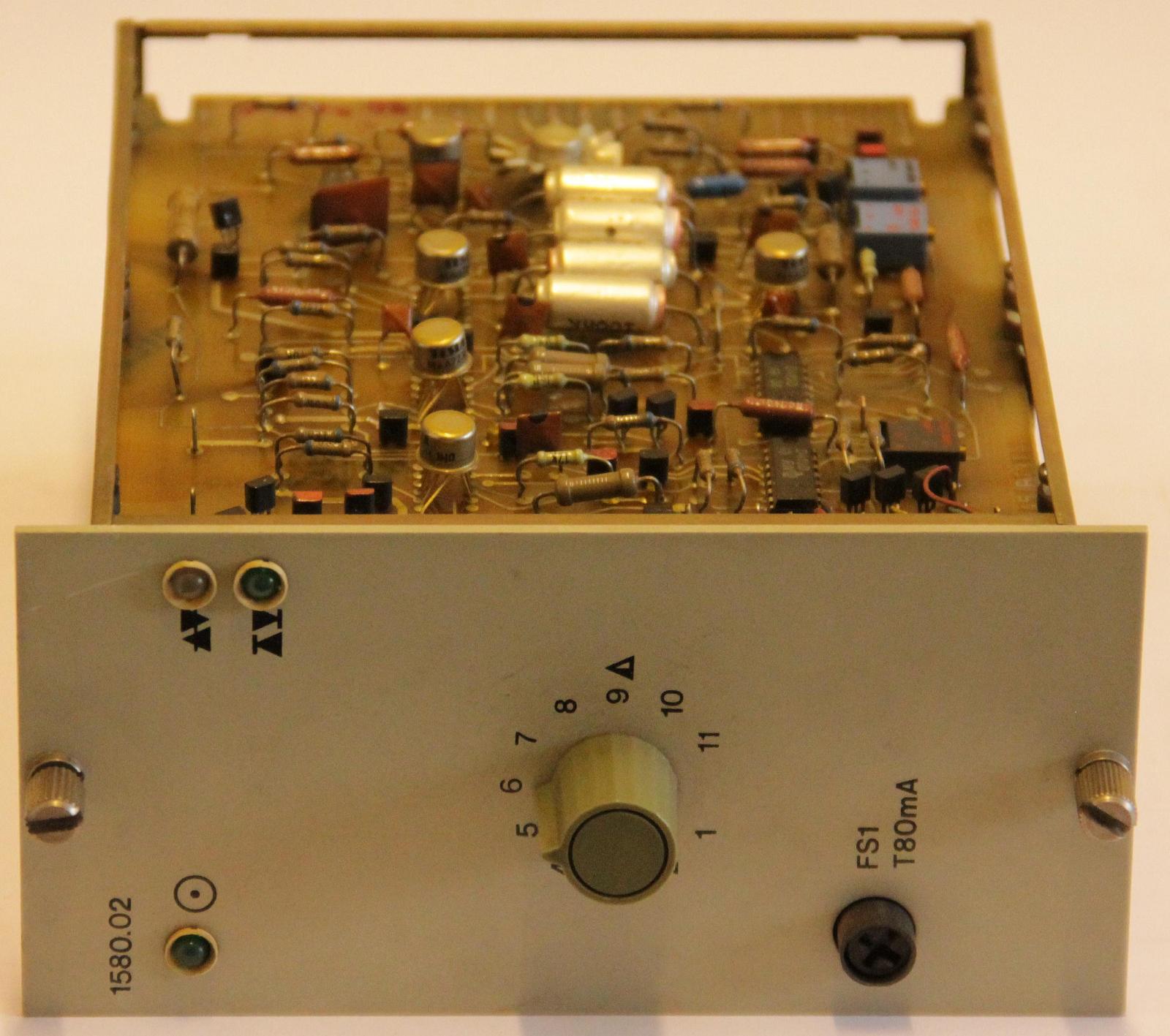

1580   Überwachung




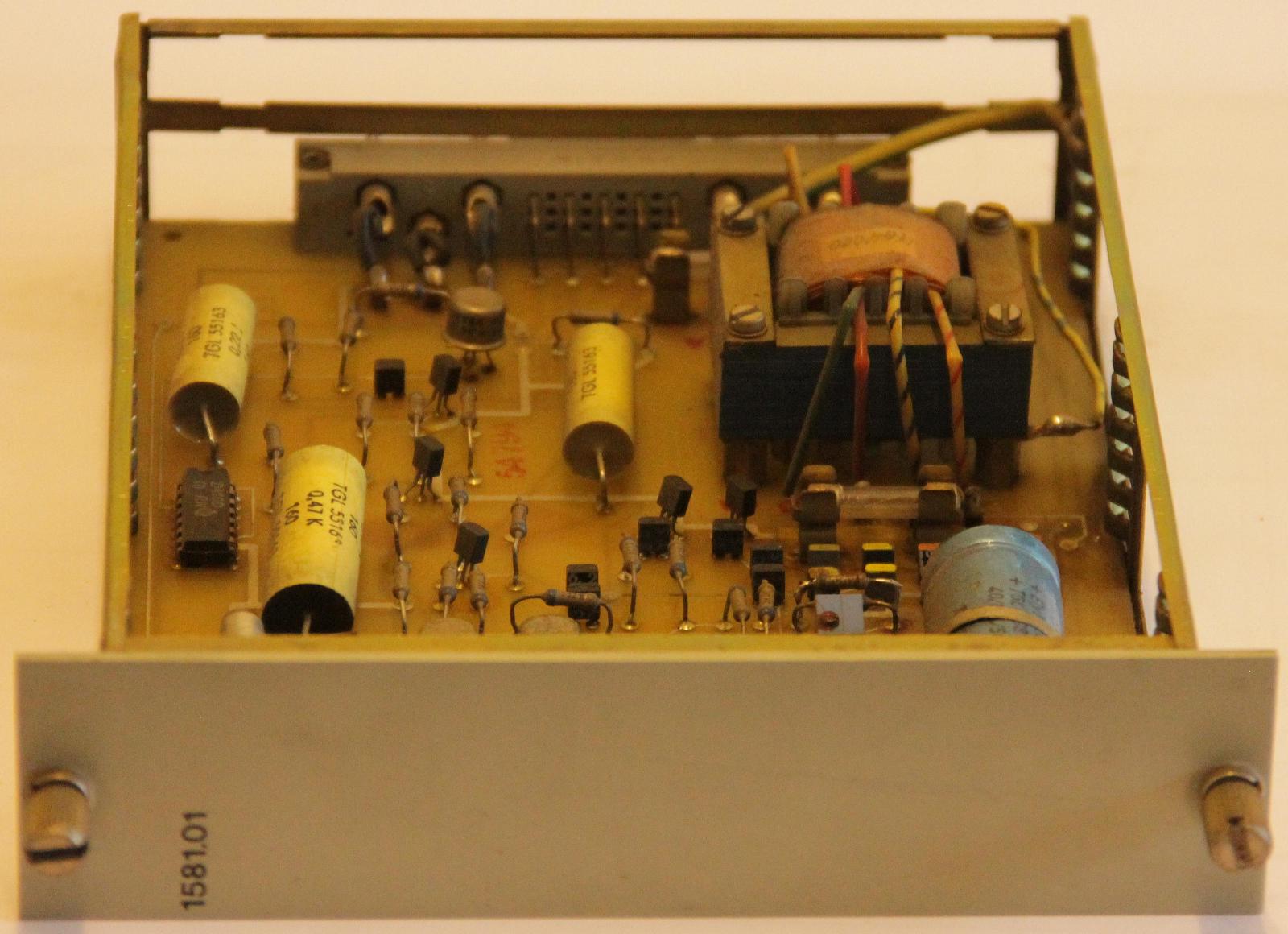

1581   Überwachung

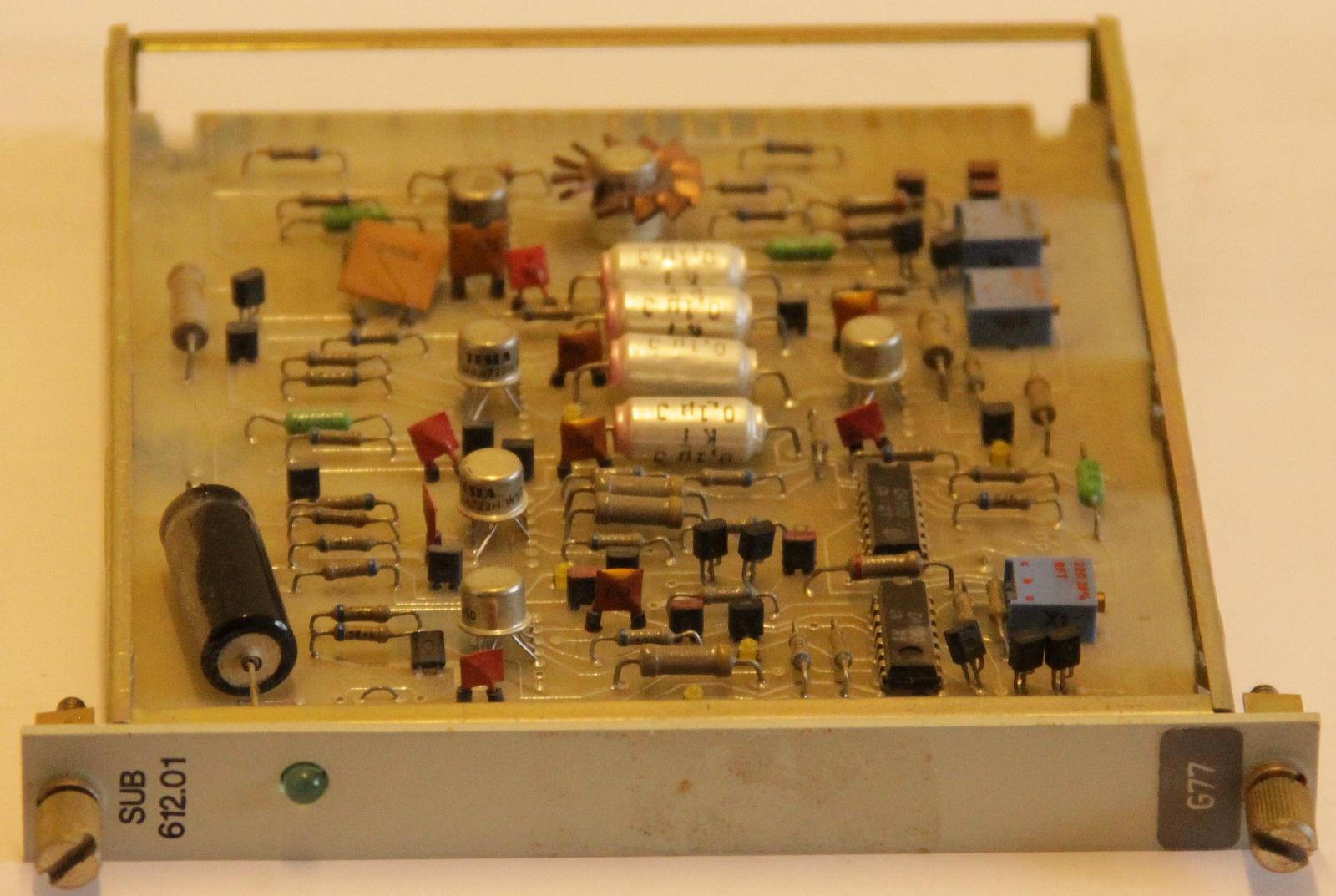

SUB612   Überwachung

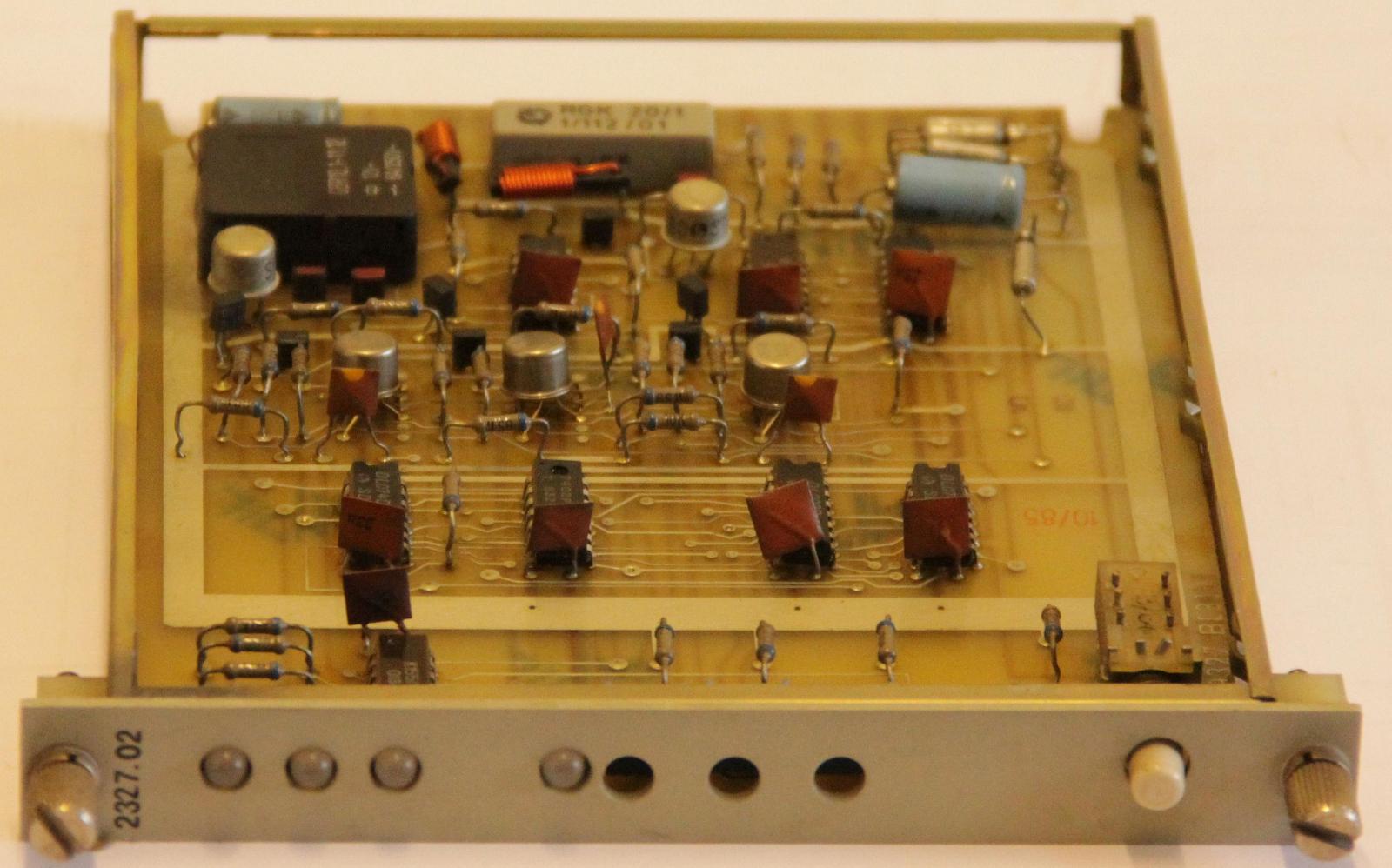

2327   Überwachung






Schrankplatette




I/O-Adressen im audatec BSE-System

Brücken 77 - 37 77 - 3F 7F - 37 7F - 3F 0 00 - 07 reserviert K 0420 08 - 0F . 80 - 87 fest ZRE K 2521 88 - 8F . 1 10 - 17 . 18 - 1F . 90 - 97 fest für UEW oder UEB 98 - 9F . 2 20 - 27 28 - 2F A0 - A7 A8 - AF 3 30 - 37 38 - 3F B0 - B7 B8 - BF 4 40 - 47 48 - 4F C0 - C7 C8 - CF 5 50 - 57 58 - 5F D0 - D7 D8 - DF 6 60 - 67 68 - 6F E0 - E7 E8 - EF reserviert ZI-SE 3654 7 70 - 77 78 - 7F F0 - F7 reserviert KOMO 3705 F8 - FF reserviert ZI-SE 3654

Speicher-Adress-Bereiche im audatec BSE-System Typ 1 (Beispiel)

Speicher-Adress-Bereiche im audatec BSE-System Typ 2 (Beispiel)

Rekonstruktion Schranklayout BSE-Schrank 1 im JKW Magdeburg

Rekonstruktion Schranklayout BSE-Schrank 1 in Bohnsdorf
