MC 80.3x Computer

MC 80.30, MC 80.31, MC 80.33 vom VEB Elektronik Gera


MC 80.33, DCM Merseburg MC 80.33, DCM Merseburg
MC 80.33, DCM Merseburg MC 80.33, DCM Merseburg

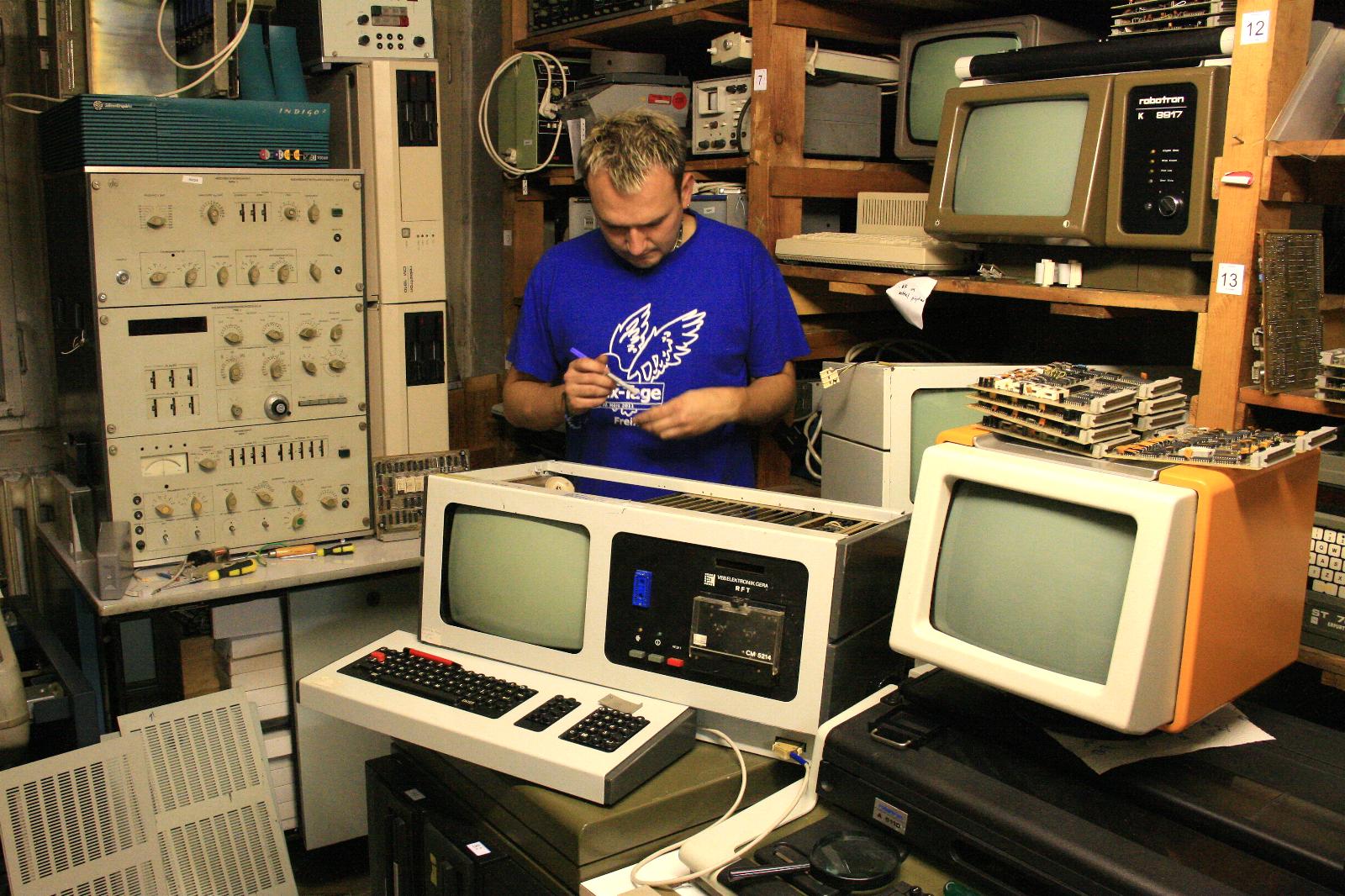

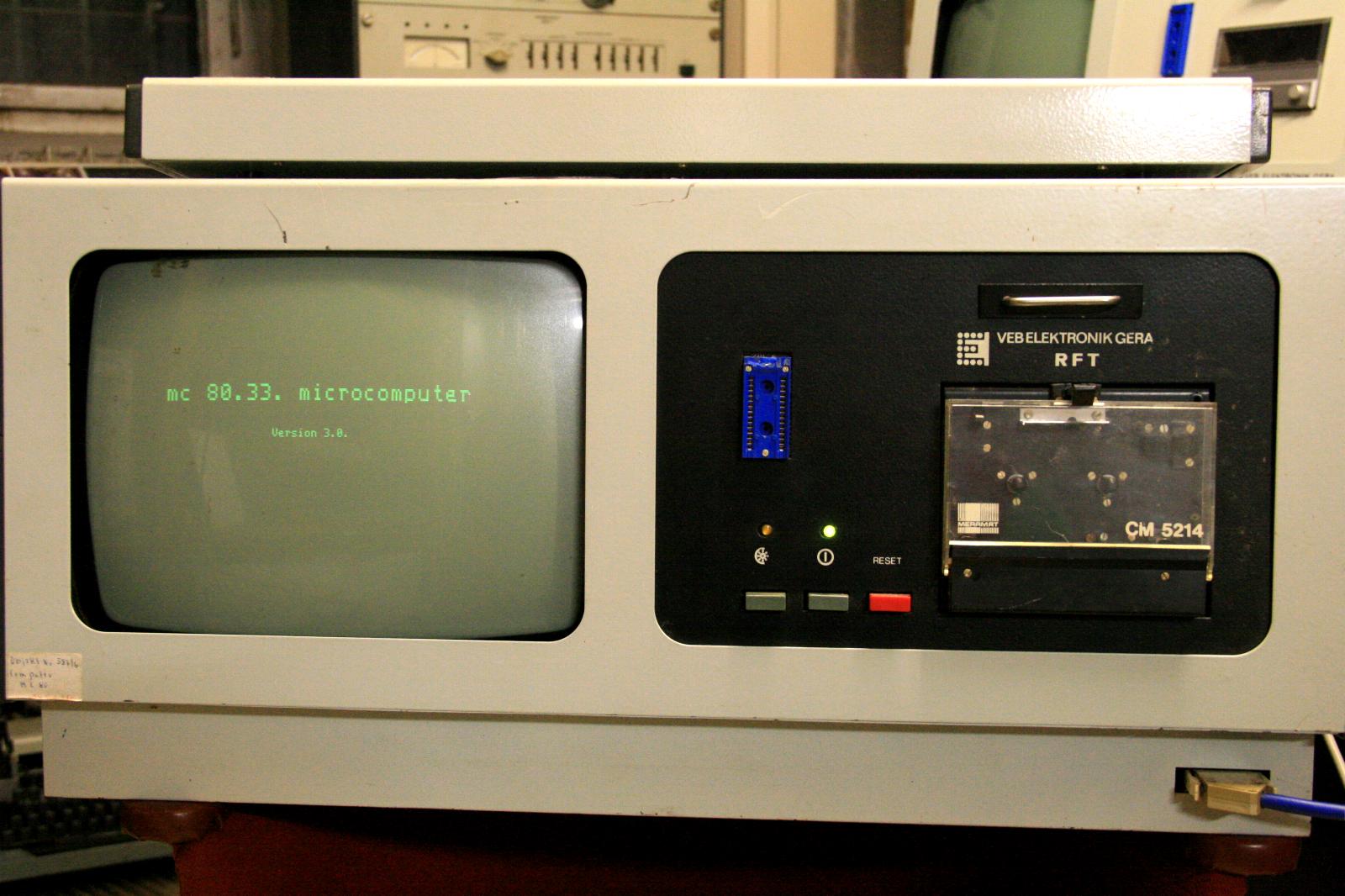

ein MC 80.33 im DCM Merseburg wird zum Leben erweckt



Beschreibungen, Schaltpläne, Dokumentationen, Programme

- U 880 / Z 80 System, K 1520 Format
- graphikfähige Karte (VIS 2A, kaskadierbar)
- eingebauter Monitor
- je nach System zusätzliche K 1520-Platinen einsetzbar
- zwischen 4000H und BFFFH segmentfähig (Umschaltung durch PIO A der ZVE Karte)
- U880 Assembler und Re-Assembler, Textverarbeitung
- EPROM-Programmierung 2708/U555, 2716, (2732)

- alle Spiele:
   * The Wall
   * Tetris (Spieleversion von EKG/BTK) Listing    anderes Listing
   * Pharao
     + im Labyrinth Pokale sammeln
     + 8 verschiedene Labyrinthe
     + mit jedem neuen Bild steigende Geschwindigkeit der Wächter
     + weit über 64 Geschwindigkeitsstufen
   * Hasi




MC 80.3x Dokumentation VEB Elektronik Gera

     Bedienungsanleitung (1.6 MB)    Systembeschreibung EGOS 30.1 (0.7 MB)    Beschreibung Systemkassette (2.1 MB)

     Objektcodeeditor MC 80.3x (0.4 MB)    RAM-Modus MC 80.3x (0.3 MB)    BASIC 80.30 (2.9 MB)    GRAPHICBASIC (GRAB 30)  (1.9 MB)

     MC 80.3x QEDIT (0.3 MB)    MC 80.3x QEDIT 2. Version (0.3 MB)

     MC 80.3x EPROM Listing 0000H bis 0AFFH (0.8 MB)    MC 80.3x HEX-Listing 0000H bis 277FH, BSYS V3.0, 1985  (0.6 MB)

    originale EPROMs (bin Format):
     MC 80.33: ZVE, 1000H, 2716


MC 80.3x Dokumentation KdT Lehrgang Erweiterung MC80.3x System

    Überblick (3.7 MB)
    Hardware MC 80.3x (8.4 MB)

   - A/D-Umsetzer-Karte mit C500/504
   - Speichererweiterung SPE1, SPE2, SPE4
   - Farbmonitoransteuerung QFA, VIS2A



MC 80.3x / MC 80 LA Hardware

  • SPE 2 Speicherkarte
     SPE 2 Doku (0.5 MB)    SPE 2 Info     SPE 2 Schaltplan 1 (1.1 MB)    SPE 2 Schaltplan 2 (0.5 MB)   --> 50300-3520

  • SPE 4 Speicherkarte

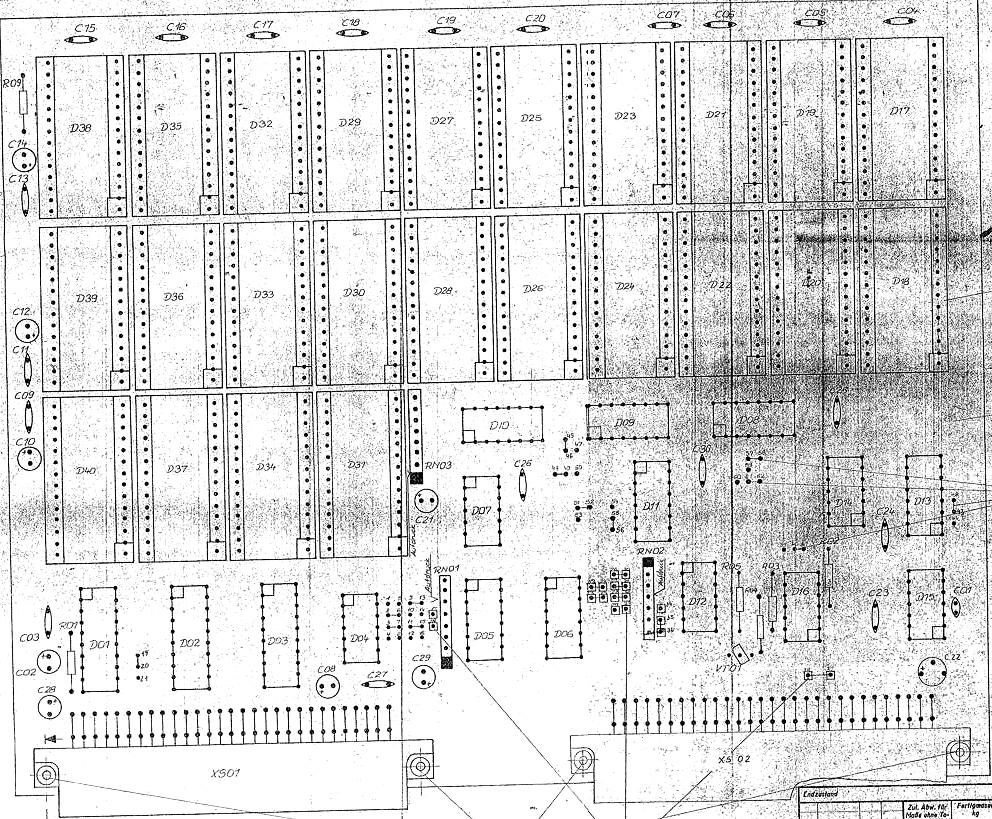

     SPE 4 Bestückung     SPE 4 Bestückung  (2.4 MB)    SPE 4 Prüfvorschrift und Stückliste  (0.4 MB)    SPE 4 Beschreibung
     SPE 4 Schaltplan (2.3 MB)    --> 50319-3180

  • ZVE Karte
     MC80 ZVE Bestückung (2.4 MB)    --> 50302-3010

  • MC 80 LA: ZVE Karte
     MC80LA ZVE Bestückung 3 (1.5 MB)    MC80LA ZVE Bestückung 4 (4.0 MB)    MC80LA ZVE Schaltplan (4.0 MB)    --> 50319-3010

  • MC 80: DAU Karte (4x 12 Bit)
     DAW 4.12 Schaltplan (7.2 MB)    DAW 4.12 Bestückung (0.6 MB)    DAW 4.12 Stückliste (0.3 MB)    --> 50348-3440

  • MC 80: DAG Karte (Relais)
     DAG Beschreibung  (0.3 MB)    --> 50324-0000

  • MC 80.3x: PK-3 Kassettenbandspeicher
     Doku Teil 1  (0.8 MB)    Doku Teil 2  (1.6 MB)    Schaltpläne  (1.2 MB)    5214 Doku  (1.2 MB)

  • QFA   Quasi-Farbgrafik-Adapter
     QFA Schaltplan 1. Teil  (3.2 MB)    2. Teil  (5.0 MB)    3. Teil  (3.6 MB)




MC 80.31E Dokumentation

- MC 80.30 ohne eingebautes Laufwerk (11 Steckplätze)
- mit K5221 Beistellgerät
- MC80.31 SW-Kern (wegen K 5200)
- EPROM-Programmierung (fest auf 3000H)
- Druckertreiber ab e580H
- Textverarbeitung, U 880 Assembler, U 880 Re-Assembler
- System enthält 2 RAM- (01 und 02H) und 2 EPROM- (10H und 20H) Segmente
- Umschaltung über ZVE PIO A (Verdrahtung K 1520 Koppelbus)
- INIT-Routinen wurden erweitert (in CATA Kennung %03, 0b13H, 1ff3H, 2740H)
- in den EPROM-Segmenten sind die notwendigen Programme abgespeichert

- Speicheraufteilung: (Bereich 2000H bis 3fffH gab es 2 mal)
  * 0000H - 27ffH: Betriebssystem
  * 2800H - 2fffH: RAM-Modus
  * 3000H - 3bffH: Texteditor, bei Extrataste in Stellung "T"
  * 3000H - 3bffH: EPROG, bei Extrataste in Stellung "E"
  * 3c00H - 3fffH: DRU-Programm
  * 4000H - bfffH: RAM-Segment 1 oder 2 (01H, 02H), EPROM-Segmente (10H, 20H)
  * c000H - e57fH: freier dRAM
  * e580H - eaffH: Druckertreiber
  * eb00H - f003H: Kennung "%04"

- Sondertasten mit Programmen belegt
  * FT7, "CT ", 23fcH: C3 27e0H;   ??
  * FT6, "DRU", 23f9H: C3 3C00H;   akt. Bildschirminhalt (Zeilen 1 - 23) auf Drucker 2
  * FT5, "ASM", 23f6H: C3 27c8H;   Blockassembler in 1. Segment laden
  * FT4, "LP ", 23f3H: C3 27b0H;   Druckertreiber LP11 auf e580H laden
  * FT3, "BAS", 23f0H: C3 2780H;   GRAPHIC-BASIC 8 in 2. Segment laden
  * FT2, "Q2 ", 23edH: C3 2778H;   Quelltexteditor in 2. Segment laden
  * FT1, "? ",  23eaH: C3 2770H;   Spiel Pharao ??
  * FT0, "? ",                     (Pokalzähler manipulieren?)



  • HEX-Listings  (RAM oder EPROM):
    MC 80.3x 2300H und 2700H verschiedene Versionen (0.2 MB)

  • HEX-Listings  (Re-Assembler, unterschiedlicher Bearbeitungszustand):
    MC 80.3x 0000H - 0affH (0.8 MB)    MC 80.33 0000H - 00afH (0.1 MB)    MC 80.33 0380H - 04ffH (0.7 MB)
    MC 80.33 0b00H - 0cffH (0.2 MB)    MC 80.33 2000H - 2fffH (0.9 MB)    MC 80.3x 0000H - 0100H (0.1 MB)
    MC 80.3x 0400H - 04ffH (0.1 MB)    MC 80.3x 0afeH - ccffH (0.1 MB)    MC 80.3x 2000H - 21ffH (0.1 MB)
    MC 80.31E 2000H - 27ffH (0.8 MB)   MC 80.31E 3940H - 3bffH (0.2 MB)   MC 80.31E e580H - eaffH (0.2 MB)


  • EPROG V 3.0 und 3.1
    orig. Quelltext V 3.0 mit 2732 (0.3 MB)    Quelltext 2 V 3.0 (0.3 MB)
    Programm-Listing 9305H (0.4 MB)    Listing 7305H (0.4 MB)    Quelltext unvollständig (0.1 MB)

  • EPROMs   (bin Format):
    MC 80.30E: ZVE, 0000H, 2716, V1
    MC 80.30E: ZVE, 0000H, 2716, V2     MC 80.30E: ZVE, 0800H, 2716, V2

  • EPROMs vom MC80.31E ?   (ohne CRC, "gelb", U 555C):
    2000H, "20"     2400H, "24"     2800H, "28"     2C00H, "2C"
    3000H, "30"     3400H, "34"     3800H, "38"     3C00H, "3C"

  • EPROMs vom MC80.31E    (mit CRC, "31E", U 555C, alte Variante?):
    2000H fehlt         2400H, CRC: D0D7     2800H fehlt         2C00H fehlt
    3000H, CRC: 0D15    3400H, CRC: 9993     3800H, CRC: 7A4C    3C00H fehlt

  • EPROMs vom fremden MC80.3x    (ohne CRC, "RK SEND", U 555C):
    3000H, CRC: 5642    3400H, CRC: C6A7    3800H, CRC: 1678

  • EPROMs von unbekannten MC80.3x    (U 555C):
    2C00H, CRC: C63C    3800H, CRC: 7280    3000H, CRC: F10A, CCD Testsystem





  • Textverarbeitungsprogramme
    Kurzanleitung für QEDIT und ED (0.3 MB)    Beispiele Bildschirmausgaben (0.2 MB)

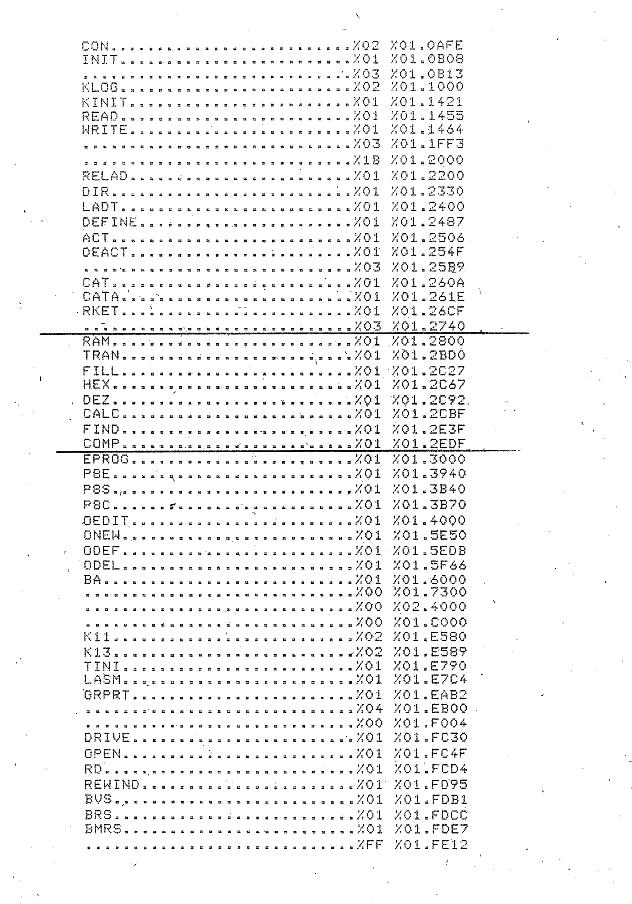

MC 80.31E mit 2 RAM-Segmenten und 2 EPROM-Segmenten nach INIT 2 und CATA:

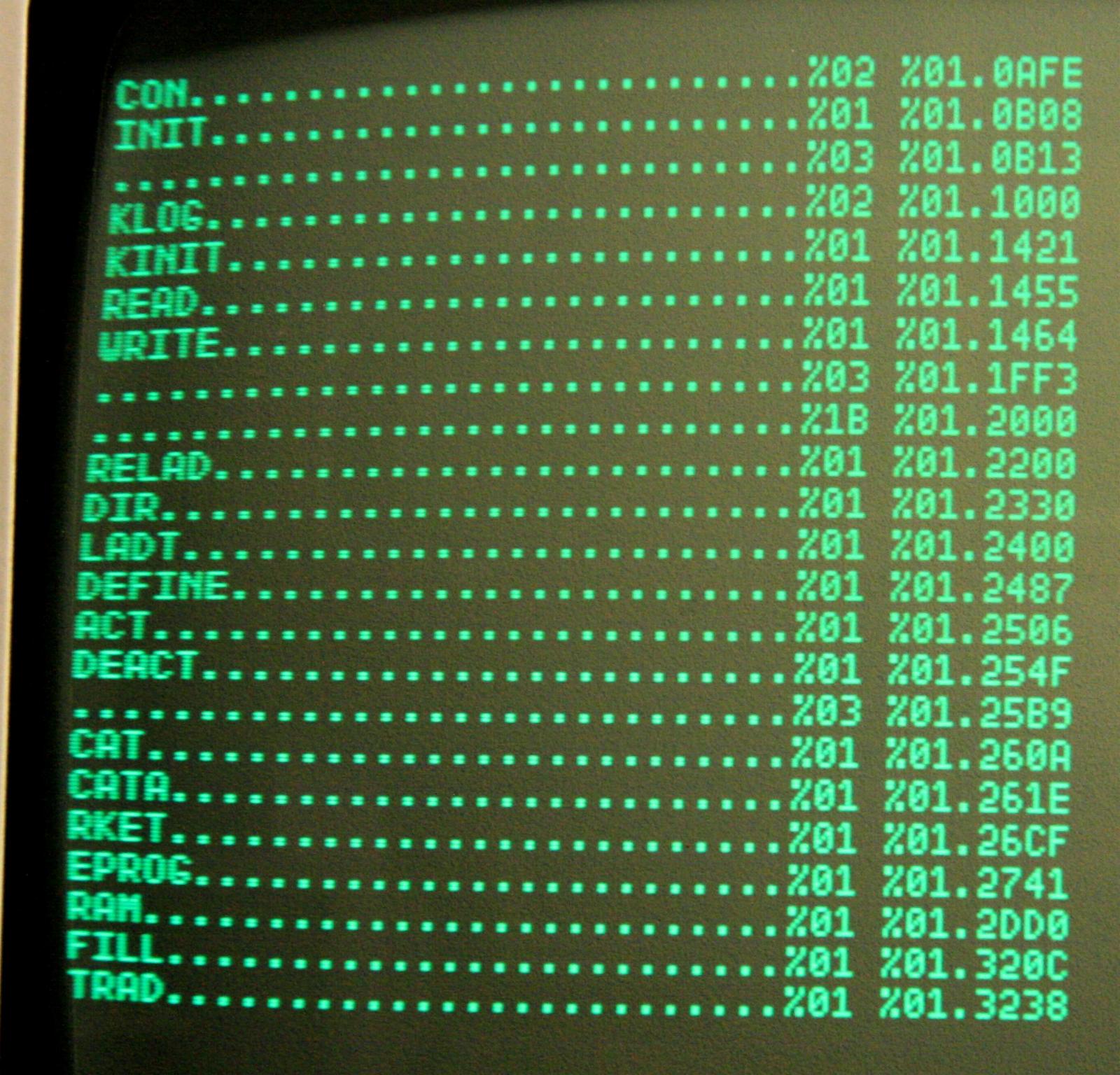

MC 80.31E nach INIT 2 und CATA

Wer Fragen hat, sollte im Forum von robotrontechnik.de sein Anliegen außern.




MC 80.2x Dokumentation VEB Elektronik Gera

  • MC 80.21/22   Listings:
    Doku Betriebssystem (5.9 MB)     Doku Unterprogramme
